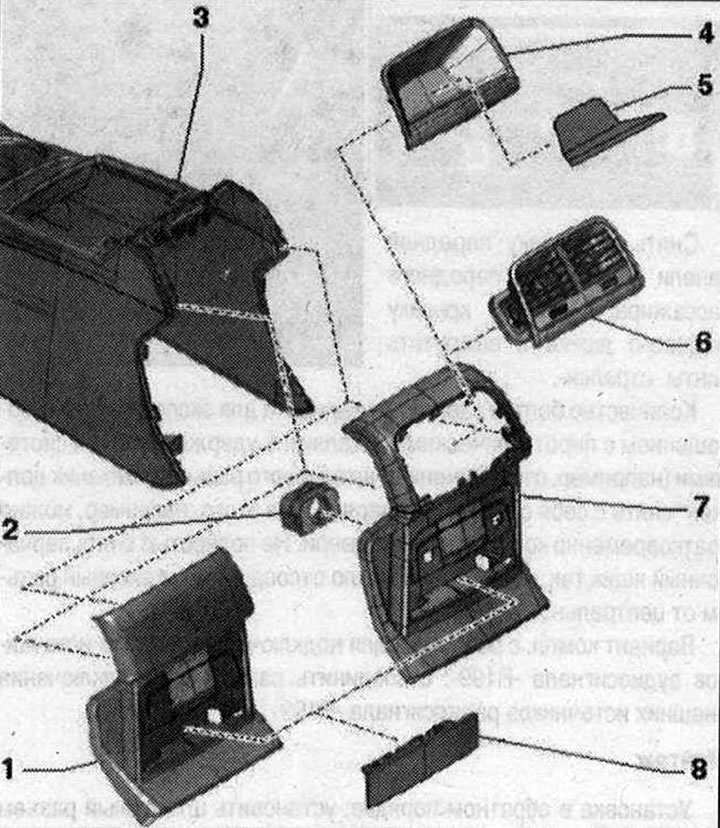

Задняя накладка центральной консоли 1. Задняя крышка для центральной консоли; 2. Крепление для розетки 12 В; 3. Центральная консоль; 4. Вещевой карман сзади; 5. Панель облицовки; 6. Задний дефлектор; 7. Задняя крышка для центральной консоли; 8. Задняя пепельница
Снятие задней накладки центральной консоли - вариант компл. со средним подлокотником

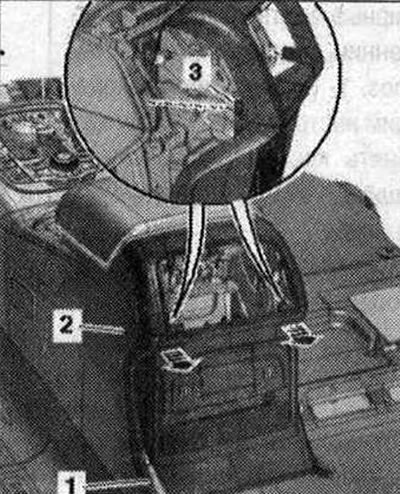

Вариант компл. с вещевым карманом: снять задний вещевой карман с центральной консоли. Вариант компл. с дкфлектором: снять задний дефлектор. Разблокировать осторожно центрирующие цапфы «3» экрана «1» с помощью клина «3409» из центральной консоли «2» «стрелки».
Отжать осторожно боковые фиксаторы с помощью клина «3409» из центральной консоли и снять накладку. При наличии, отсоединить эл. разъем.
Монтаж
Установка в обратном порядке: установить накладку снизу, развернуть вверх и зафиксировать. Заднюю накладку центральной консоли установить до щелчка.
Снятие задней накладки центральной консоли вариант компл. без среднего подлокотника

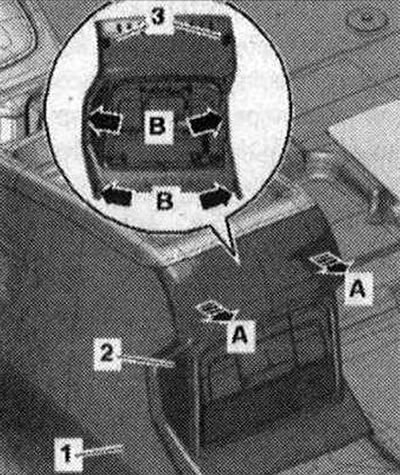

Разблокировать осторожно центрирующие цапфы «3» накладки «2» с помощью клина «3409» из центральной консоли «1» «стрелки А». Отжать осторожно боковые фиксаторы «стрелки В» с помощью клина «3409» из центральной консоли и снять накладку.
При наличии, отсоединить эл. разъем.
Монтаж
Установить накладку сверху, отклонить вниз и зафиксировать. Прижать накладку центральной консоли до щелчка к центральной консоли.
