Внешний шарнир
1. Снимите крепежный хомут, отогните пыльник и удалите смазку шарнира.
2. Снимите внешний шарнир с полуоси.
3. Снимите стопорное кольцо, шайбу и втулку.
4. Очистите шарнир и тщательно осмотрите его. Замените шарнир или полуось, если необходимо.

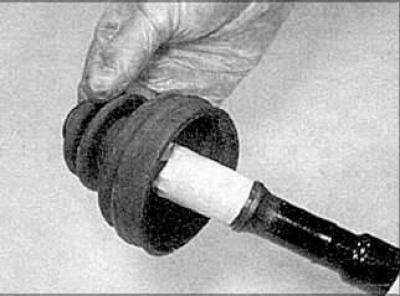

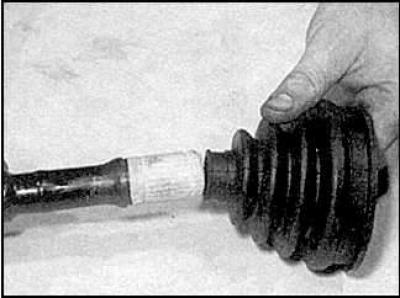

5. Обмотайте шлицы клейкой лентой и установите новый пыльник.

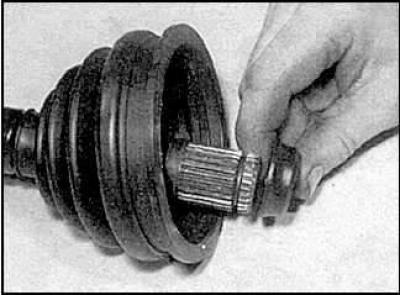

6. Установите шайбу выгнутой стороной внутрь и установите на место втулку.

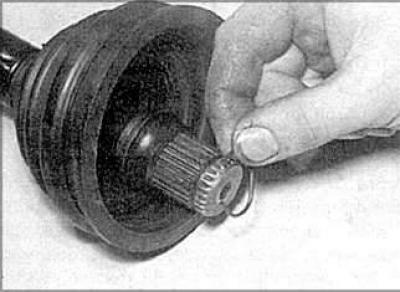

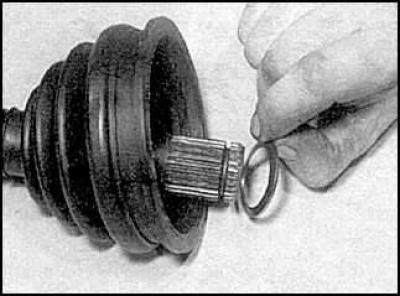

7. Установите новое стопорное кольцо.

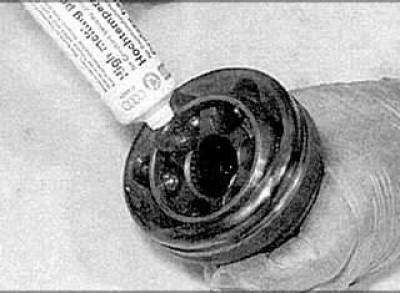

8. Тщательно заполните шарнир смазкой и установите его на полуось.

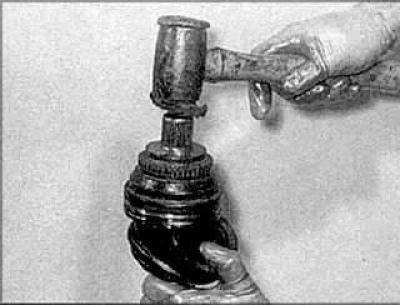

9. Набейте его на стопорное кольцо.

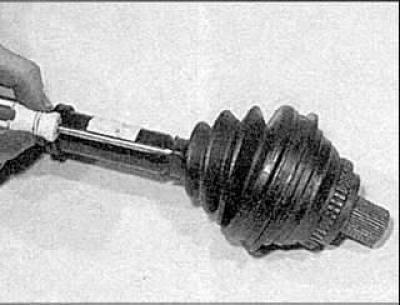

10. Установите край пыльника в канавку и приподнимите край пыльника, чтобы выпустить воздух.

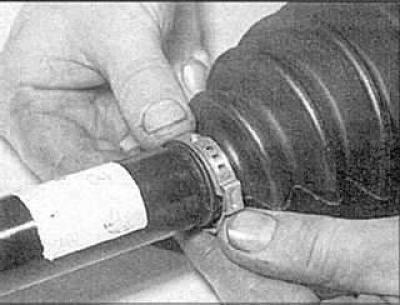

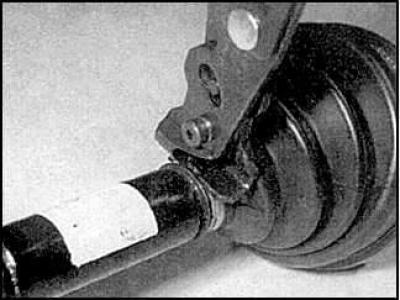

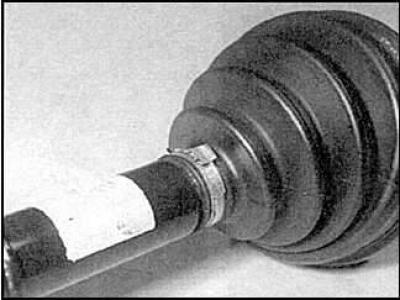

11. Установите крепежные хомуты и затяните их.
12. Не порвите пыльник.
Внутренний шарнир
(модели с бензиновым двигателем и механической коробкой передач)

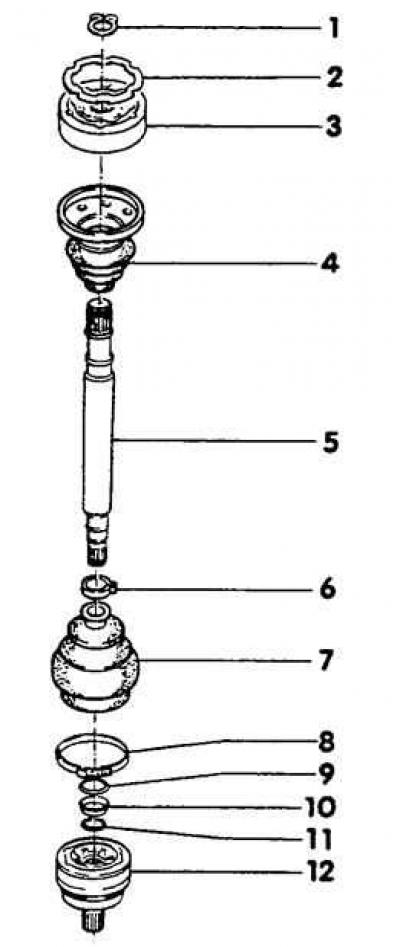

Элементы полуоси (модели с бензиновым двигателем и механической коробкой передач)
- 1. Стопроное кольцо
- 2. Прокладка
- 3. Внутренний ШРУС
- 4. Пыльник
- 5. Полуось
- 6. Крепежный хомут
- 7. Пыльник
- 8. Хомут
- 9. Шайба
- 10. Втулка
- 11. Стопорное кольцо
- 12. Внешний шарнир
1. Сбейте установочную пластинку с шарнира.
2. Снимите стопорное кольцо.

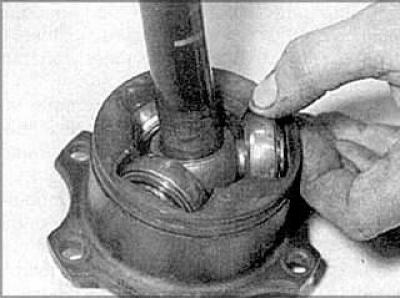

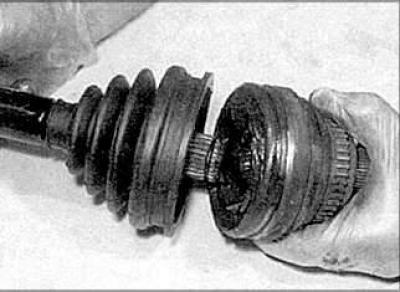

3. Снимите шарнир.
4. Снимите крепежный хомут пыльника и снимите пыльник.
5. Очистите и осмотрите шарнир. Замените его, если необходимо.
6. Установка проводится в обратном порядке снятия.
Внутренний шарнир
(Модели с дизельным двигателем и модели с бензиновым двигателем и автоматической коробкой передач)
1. Снимите внешний шарнир.
2. Снимите внутренний пыльник.
3. Очистите и осмотрите шарнир. Если он изношен или поврежден, замените полуось.

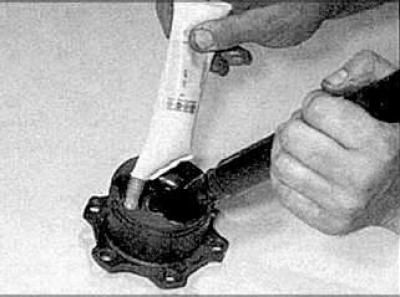

4. Тщательно заполните шарнир смазкой.
5. Обмотайте шлицы клейкой лентой и установите пыльник на место.
6. Установите край пыльника за выступ полуоси.

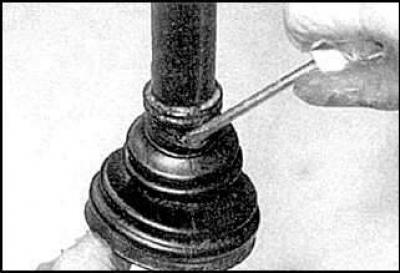

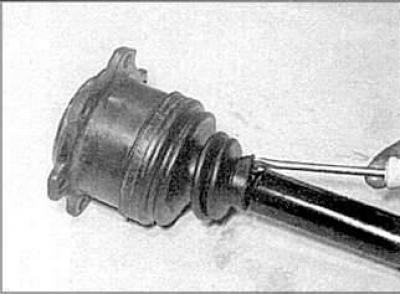

7. Приподнимите край пыльника, чтобы выпустить воздух.

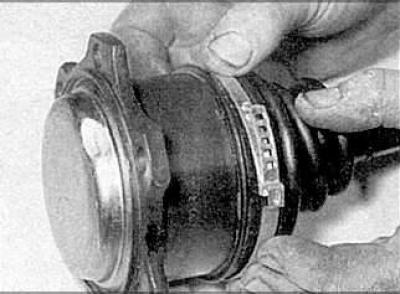

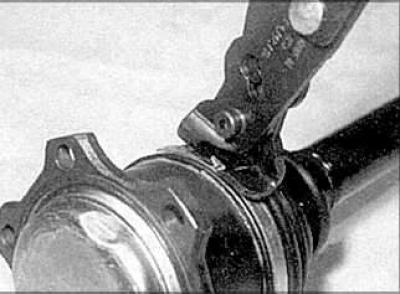

8. Установите крепежные хомуты и затяните их.
9. Установите внешний шарнир на место.
