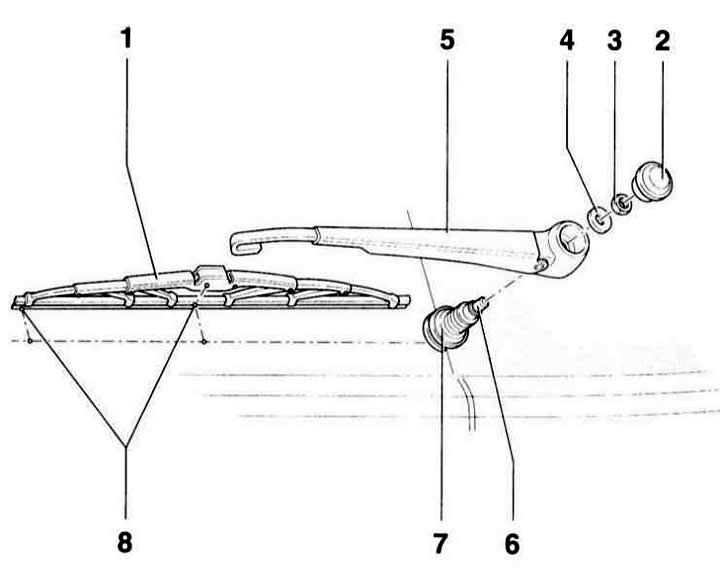

Рычаг заднего стеклоочистителя
- 1 - щетка
- 2 - колпачок
- 3 - гайка, 16 Нм
- 4 - пружинная шайба
- 5 - рычаг очистителя
- 6 - сопло
- 7 - приводной вал электродвигателя
- 8 - резина щетки

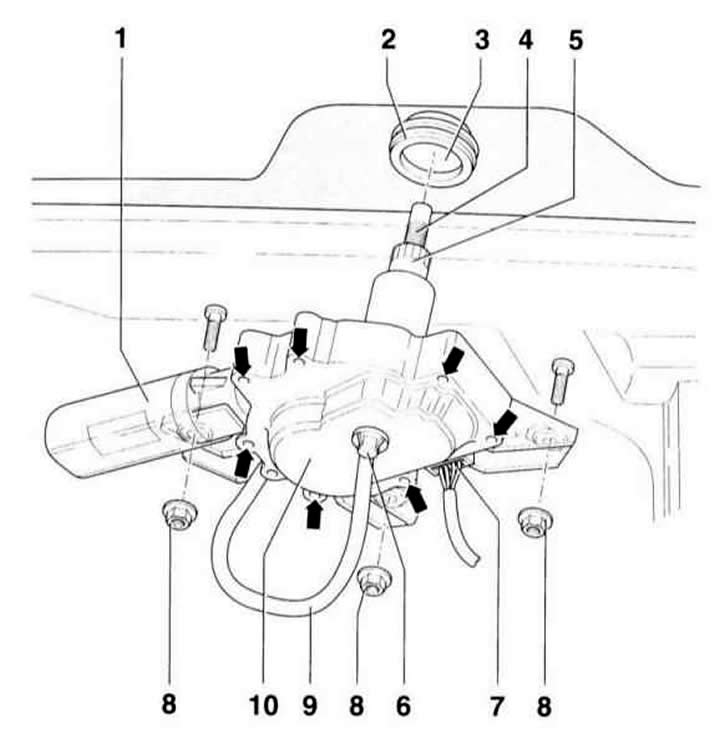

Электродвигатель заднего очистителя
- 1 - электродвигатель
- 2 - уплотнительная резина
- 3 - отверстие в заднем стекле
- 4 - сопло
- 5 - приводной вал заднего очистителя
- 6 - присоединительная трубка
- 7 - разъем
- 8 - гайки, 3 шт., ключ 10 мм
- 9 - шланг воды
- 10 - крышка электродвигателя
Рычаг заднего стеклоочистителя
Снятие
1. Осторожно подденьте небольшой отверткой и снимите колпачок –2–.
2. Отверните гайку –3– и снимите вместе с пружинной шайбой –4–.
3. Снимите рычаг –6– с вала электродвигателя –7–.
Установка
1. Выключите выключатель электродвигателя стеклоочистителя.
2. Установите рычаг так, чтобы резина –8– находилась на расстоянии 5 мм от керамики.
3. Затяните рычаг моментом 8 Нм и наденьте колпачок.
4. Включите очиститель заднего стекла, при необходимости переставьте его.
Электродвигатель заднего очистителя
Снятие
1. Снимите рычаг.
2. Снимите внутреннюю облицовку двери задка, обратитесь к подразделу Снятие и установка облицовки двери задка.
3. Расстыкуйте разъем –7–.
4. Осторожно снимите шланг для воды –9– с присоединительной трубки –6–.
5. Отверните гайки –8– и снимите электродвигатель очистителя –1–.
Установка
1. Осторожно вставьте уплотнительную резину –2– в отверстие заднего стекла –3–.
2. Осторожно вставьте электродвигатель в уплотнительную резину –2– и прижмите ее моментом 8 Нм к пальцу.
3. Дальнейшая установка производится в последовательности, обратной снятию.
