Снятие и установка антенны крыши (Audi A3 Typ 8L)

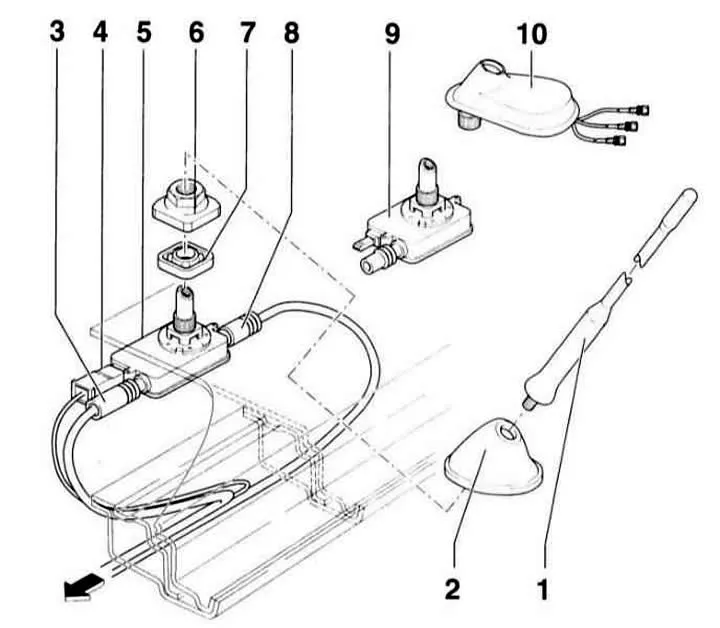

Антенна крыши

• 1 - антенна
• 2 - крышка основания антенны
• 3 - разъем провода антенны
• 4 - разъем (радиоприемник)
• 5 - основание антенны радиоприемника/телефона
• 6 - гайка
• 7 - уплотнение основания антенны
• 8 - разъем телефонного провода
• 9 - основание антенны радиоприемника
• 10 - антенна радиоприемника/телефона/системы навигации

Снятие

1. Снимите задний плафон внутреннего освещения, обратитесь к подразделу Замена лампочек внутреннего освещения.

2. Снимите задний козырек на потолке, обратитесь к подразделу Снятие и установка облицовки задней части крыши.

3. Отсоедините антенну –1–.

4. Снимите вверх крышку –2–.

5. Отверните гайку –6–.

6. Снимите основание антенны (5/9) внутрь через отверстие в потолке салона.

7. Расстыкуйте штекерные соединения (3/4/8). Для этого у штекеров (3/8) сместите назад муфту.

Установка

Установка выполняется в последовательности, обратной снятию.
