Снятие
1. Снимите рычаги очистителя, обратитесь к подразделу Снятие и установка, проверка и регулировка конечного положения рычагов стеклоочистителя.
2. Снимите обогрев ветрового стекла, обратитесь к подразделу Снятие и установка сопел омывателя ветрового стекла.
3. Расстыкуйте разъем электродвигателя очистителя.

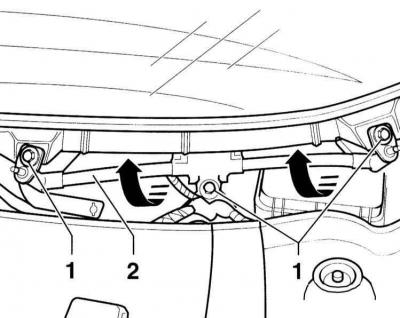

4. Выверните 3 винта крепления (ключ 10 мм) –1–.
5. Осторожно откиньте впереди рамку очистителя –2– (стрелки) и затем в комплекте выньте влево из водосборного отсека.

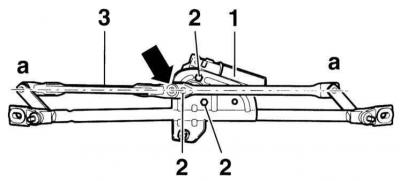

6. Отсоедините тягу –3– от шарового шарнира (стрелка на иллюстрации).
Предупреждение: Гайку (ключ 10 мм) у кривошипа электродвигателя отворачивать не следует.
7. Отверните 3 винта –2– (ключ «10») у держателя электродвигателя очистителя.
8. Снимите электродвигатель –1– с держателя.
Установка
1. Закрепите электродвигатель –1– с кривошипом к держателю –2–.
2. Тягу –3– установите в крайнее положение. При этом точки (а) должны лежать на одной линии.
3. В этом положении наденьте тягу на головку шарнира (стрелка).
4. Состыкуйте разъем у электродвигателя очистителя.
5. Предварительно введите рамку с электродвигателем в водосборный отсек.
6. Откиньте рамку очистителя вперед и закрепите моментом 8 Нм.
7. Установите обогрев ветрового стекла, обратитесь к подразделу Снятие и установка сопел омывателя ветрового стекла.
8. Установите рычаги, обратитесь к подразделу Снятие и установка, проверка и регулировка конечного положения рычагов стеклоочистителя.
9. Присоедините кабель массы (–) аккумуляторной батареи.
Предупреждение: Активизируйте автоматику электрического стеклоподъемника, а также установите часы и введите код магнитолы, обратитесь к подразделу Ввод кода радиоприемника.
