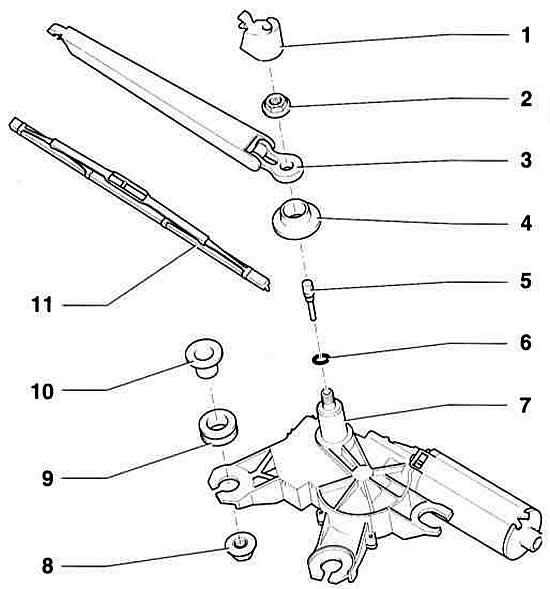

Очиститель заднего стекла
- 1 - крышка
- 2 - гайка, 15 Нм
- 3 - рычаг
- 4 - уплотнение
- 5 - жиклер
- 6 - уплотнительное кольцо
- 7 - электродвигатель
- 8 - гайка, 8 Нм
- 9 - резиновое кольцо
- 10 - дистанционный элемент
- 11 - щетка
Снятие
1. Откиньте наверх крышку.
2. Отверните гайку –2–.
3. Откиньте наверх рычаг и подвигайте сбоку в разные стороны. Таким образом рычаг снимается с конуса оси электродвигателя.
4. Отверните гайку и снимите рычаг.
5. Снимите внутреннюю облицовку двери задка, при этом обратитесь к подразделу Снятие и установка облицовки двери задка.

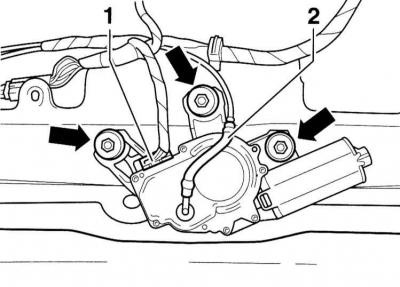

6. Расстыкуйте разъем –1– и снимите шланг –2– жиклера.
7. Отверните болты крепления и снимите электродвигатель (указаны стрелками) (ключ на 10 мм).
Установка

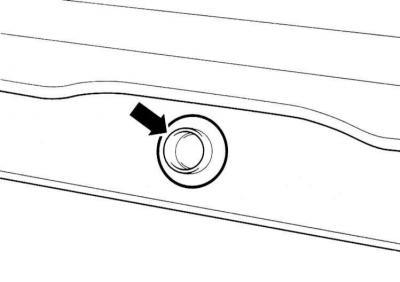

1. Осторожно вставьте электродвигатель через отверстие в заднем стекле. При этом следите за правильным положением уплотнения, как показано на иллюстрации.
2. Закрепите электродвигатель моментом 8 Нм.
3. Состыкуйте разъем и наденьте шланг жиклера.
4. Установите внутреннюю облицовку двери задка, при этом обратитесь к подразделу Снятие и установка облицовки двери задка.

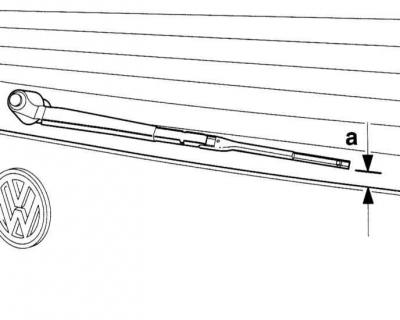

5. Наденьте рычаг на ось так, чтобы расстояние а составило 25 мм. Расстояние измеряется от нижней кромки стекла до нижней кромки щетки.
6. Закрепите рычаг моментом 15 Нм.
7. Откиньте назад крышку.
