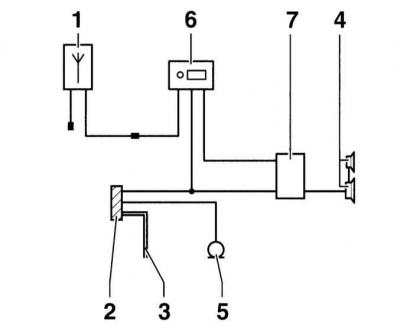

Структурная схема подключения интерфейсного модуля для телефона
- 1 - антенна для телефона и радиоприемника. Присоединительный штекер находится под передней центральной консолью.
- 2 - разъем VDA для прибора управляющей электроники (интерфейсного модуля). Штекер находится под задней центральной консолью.
- 3 - источник питания для телефона.
- 4 - громкоговоритель в двери водителя.
- 5 - микрофон телефона, в стойке А слева.
- 6 - радиоприемник.
- 7 - реле переключения громкоговорителя радиоприемник/телефон. Реле находится на держателе реле позади облицовки панели приборов со стороны водителя.
У моделей, специально подготовленных для этого, может быть установлен телефон (радиотелефон).
Для применения телефона в AUDI A3 необходима собственная управляющая электроника, так называемый интерфейсный модуль. Он обеспечивает связь между радиотелефоном и компонентами, установленными в автомобиле через разъем VDA.
Серийный телефон AUDI соединяется с указанным штекерным соединением VDA через специальный интерфейсный модуль.
Какие интерфейсные модули могут применяться для телефонов других производителей, необходимо выяснить у этих производителей. Интерфейсные модули без штекерного соединения VDA требуют соответствующего адаптера (например, Votex).
