Низко–/средне–/высокочастотный громкоговоритель

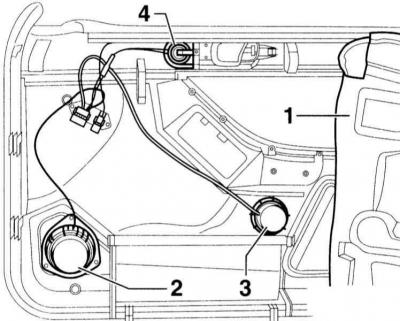

1. Снимите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.
2. Осторожно отделите демпфирующий мат с обратной стороны облицовки –1–.
3. Расстыкуйте разъем громкоговорителя.
4. Выверните 3 винта Torx Т20 у низкочастотного громкоговорителя –2– и выньте громкоговоритель из облицовки.
5. Выверните винт Torx Т20 у средне–/высокочастотного громкоговорителя –4– и выньте громкоговоритель из облицовки. 3 – громкоговоритель телефонного аппарата.
6. Установка выполняется в последовательности, обратной снятию.
Широкополосный громкоговоритель

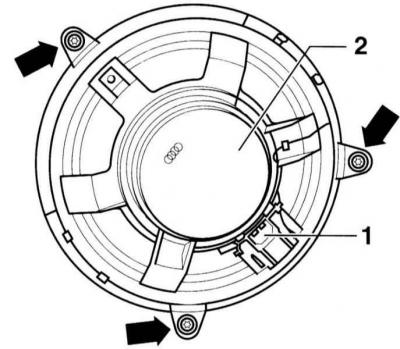

1. Снимите боковую облицовку сзади, обратитесь к подразделу Снятие и установка задней боковой облицовки.
2. Расстыкуйте разъем –1–.
3. Выверните 3 винта Torx Т20 у широкополосного громкоговорителя –2– и выньте громкоговоритель из облицовки.
4. Установка выполняется в последовательности, обратной снятию.
