Снятие и установка подрулевого переключателя (Audi A3 Typ 8L)

В состав подрулевого переключателя входят: оба выключателя указателя поворотов/дальнего света и стеклоочистителя.

Снятие

1. Отсоедините отрицательный кабель (–) аккумуляторной батареи при выключенном зажигании.

Предупреждение: Вследствие этого стирается информация из электронных блоков памяти, как, например, код радиоприемника. Без кода радиоприемник может быть включен только изготовителем или СТО AUDI. Поэтому ознакомьтесь с материалами подраздела Ввод кода радиоприемника.

Предупреждение: Прочитайте обязательно замечания по мерам безопасности при пользовании подушкой безопасности, при этом обратитесь к подразделу Рулевое управление.

2. Снимите блок подушки безопасности со стороны водителя, при этом обратитесь к подразделу Снятие и установка блока подушки безопасности.

3. Снимите рулевое колесо, при этом обратитесь к подразделу Снятие и установка рулевого колеса.

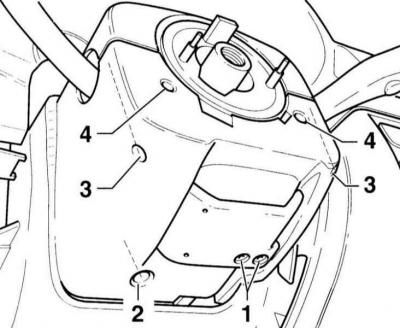

4. Отсоедините ручку механизма регулировки рулевой колонки –1–.

5. Выверните 2 винта с крестообразным шлицем –4– и винт с внутренним шестигранником –2– (ключ 4 мм).


6. Выверните 2 винта крепления –3– тонкой длинной отверткой.

7. Снимите верхнюю и нижнюю части облицовка подрулевого переключателя.

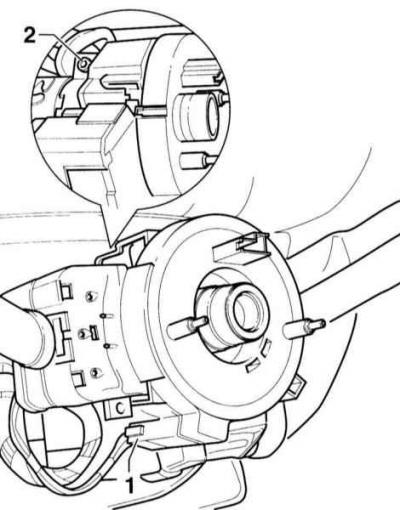

8. Расстыкуйте разъем –1–.

9. Отверните винт с внутренним шестигранником –2– (5 мм) так, чтобы подрулевой переключатель мог слегка двигаться.

10. Осторожно отсоедините электрические соединения от подрулевого переключателя.

Предупреждение: При снятии подрулевого переключателя пружина остается на переключателе. Следите за тем, чтобы пружина не скручивалась и оставалась в своем среднем положении.

11. Снимите подрулевой переключатель с колонки и положите в сторону.

Установка

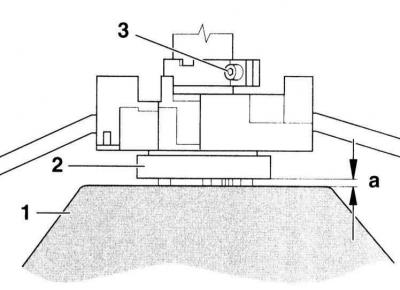

1. Наденьте подрулевой переключатель –2– на рулевую колонку, не закрепляя его.


2. Наденьте рулевое колесо.

3. Зафиксируйте сначала подрулевой переключатель –2– винтом с внутренним шестигранником –3– на рулевой колонке так, чтобы расстояние до рулевого колеса составляло а = 3 мм.

4. Снова снимите рулевое колесо и выполните дальнейшую установку в последовательности, обратной снятию.

5. Установите рулевое колесо, обратитесь к подразделу Снятие и установка рулевого колеса.

6. Установите подушку безопасности, обратитесь к подразделу Снятие и установка блока подушки безопасности.

7. Присоедините кабель массы (–) аккумуляторной батареи. Внимание: Активизируйте высотную автоматику электрического стеклоподъемника, а также установите часы и введите код магнитолы, обратитесь к подразделу Ввод кода радиоприемника.
