Система зажигания TSZ-H
Проверить коммутатор TSZ-H, штекер и провода к распределителю.
Отсоединить высоковольтный центральный провод от клеммы распределителя и замкнуть на массу вспомогательным проводом такого же сечения.

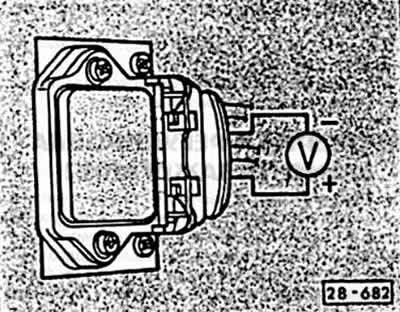

Подключить вольтметр между контактами 6 и 3 на подключенном разъеме коммутатора реле TSZ-H.
Включить зажигание.
Провернуть двигатель рукой по часовой стрелке. Измерительный прибор должен показывать от 0 до 2 В, в зависимости от того, находится пластина ротора в зазоре магнита датчика Холла или нет.
Если это происходит, датчик Холла заменить.
Система VEZ
Внимание: Проверка датчика Холла требуется если отсутствует искра зажигания.

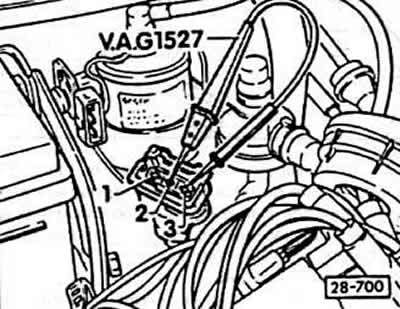

Отсоединить штекер от мощного оконечного каскада высокой мощности на катушке зажигания и измерить напряжение подводимое к клеммам 2 и 3.
Включить стартер. Если светодиод мигает, датчик Холла в порядке.
В противном случае отсоединить штекер от датчика Холла и проверить подачу напряжения на датчик от прибора управления.
Для этого подключить вольтметр к внешним контактам штекера.
Включить зажигание, прибор должен показывать по крайней мере 9 В.
Подключить штекер к датчику Холла, измеритель напряжения подключить к центральному контакту штекера и к массе. Предварительно снять резиновый кем-брик со штекера.
Включить стартер. Если светодиод будет мигать, датчик Холла в порядке.
В противном случае неисправны распределитель, датчик Холла или прибор управления VEZ.
