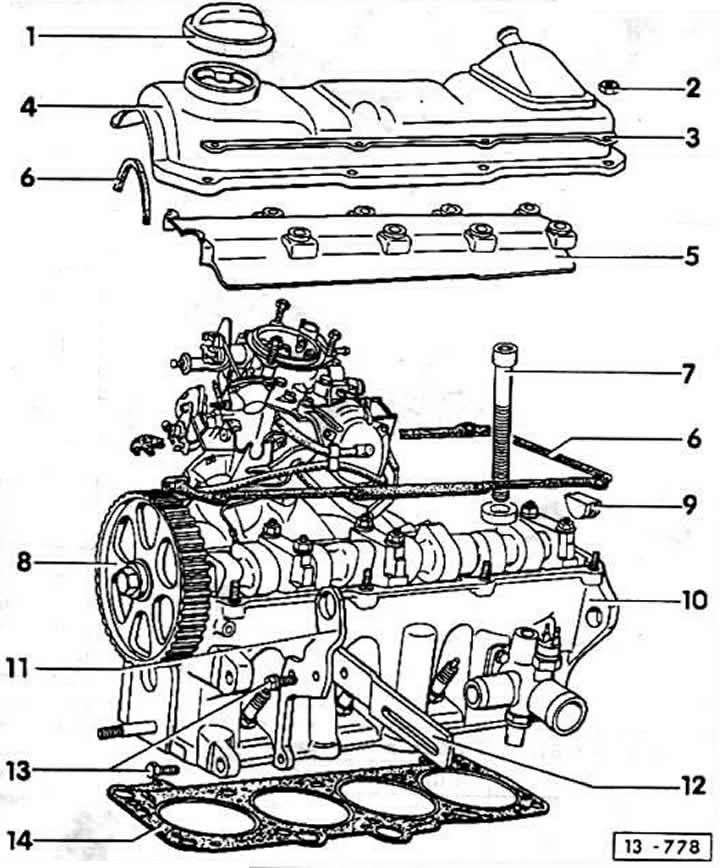

1 - крышка
2 - крепежная гайка, 10 Нм
3 - планка жесткости
4 - крышка головки цилиндров
5 - маслоотражатель
6 - уплотнение крышки головки цилиндров
7 - болт головки цилиндров. Соблюдать усилия и последовательность затяжки
8 - шестерня распредвала
9 - пробка
10 - головка цилиндров
11 - серьга для подвешивания
12 - планка генератора. Для регулировки натяжения клинового ремня
13 - болт, 25 Нм
14 - прокладка головки цилиндров. Устанавливать без герметика, обозначение "oben" должно быть обращено к головке цилиндров.
Крышки головки цилиндров 5-ти цилиндрового двигателя
С 12.88 для крышки головки цилиндров устанавливается измененное резиновое уплотнение. Это уплотнение устанавливается вместе со шпильками без буртиков. У двигателей до 11.88 применялись шпильки с буртиком. При вытекании масла у этих моторов следует использовать в основном резиновое уплотнение 034 103 483J, причем при первой установке следует заменить также крышку головки цилиндров.

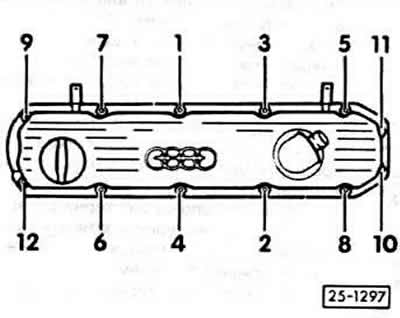

Затянуть крышку головки цилиндров в последовательности от 1 до 12 со следующими усилиями затяжки:
- 1-й проход — 5 Нм
- 2-й проход — 10 Нм
- 3-й проход — 12 Нм
