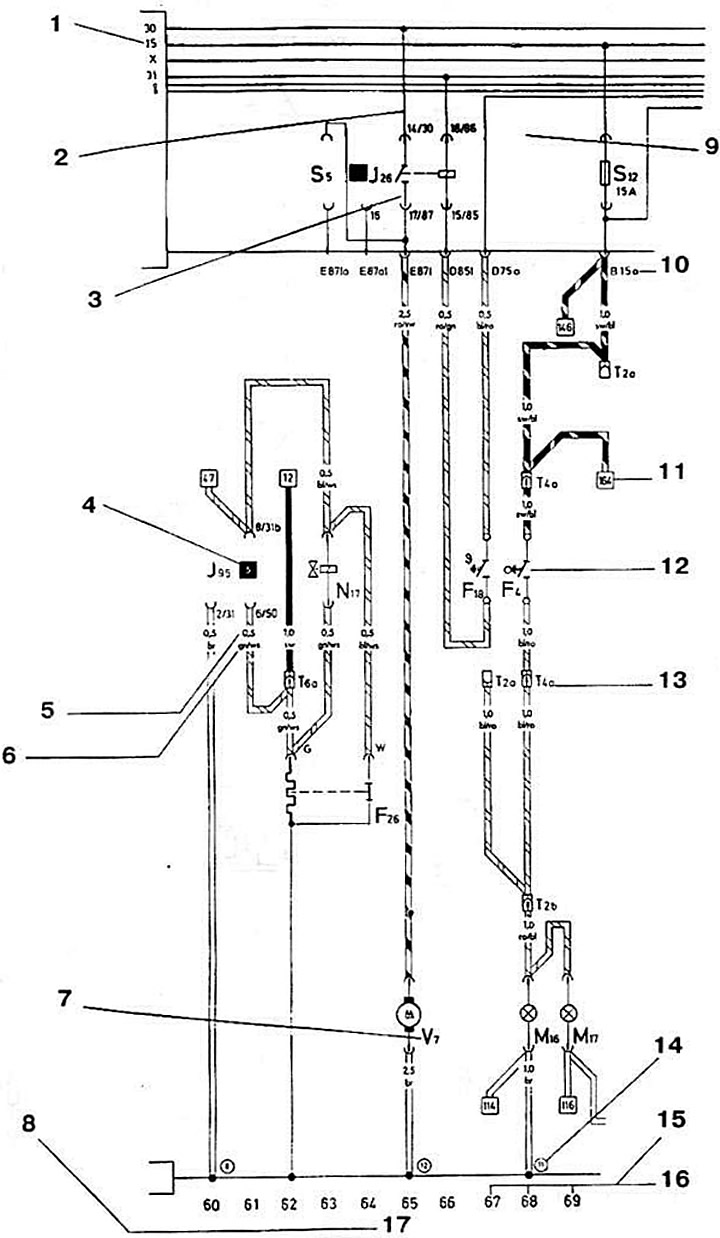

Указание: Все выключатели и контакты изображаются в состоянии механического покоя.
1 - Обозначение клемм 15 - напряжение аккумулятора подается при включенном зажигании.
2 - Внутренние соединения (тонкие линии) Эти соединения осуществляются не внешними проводами, а токопроводящими соединениями внутри блоков.
3 - Обозначения контактов на реле/блоке управления и на релейной плате/дополнительном релейном блоке - например 17/87 = на релейной плате.
4 - Номер релейной площадки указывает номер релейной площадки на релейной плате или на дополнительном релейном блоке
5 - Сечение провода в мм.
6 - Цвет провода соответствует цвету провода в автомобиле. Здесь: зеленый белый.
7 - Обозначение группы элементов. С помощью его находят по легенде, что обозначает условный символ на схеме. Здесь - вентилятор радиатора.
8 - Обозначение элемента изображение которого имеется в токовой цепи
9 - Это поле обозначает релейную плату с держателями предохранителей.
10 - Буквенно-цифровая комбинация рядом с контактами разъема, показывает подключение провода в много или одноконтактном разъеме. Например. В 15а -многоконтактный разъем В. контакт 15а.
11 - Числа в квадрате показывают прерывание провода и дают ссылку на токовый контур, где следует продолжение.
12 - Символ выключателя. Здесь выключатель фонарей заднего хода.
13 - Буквенно-цифровая комбинация означает разъемное соединение. Здесь Т4- 4-х контактный разъем. Обозначение Т14/12 означает Т14 - 14-ти контактный разъем. 12 = контакт 12.
14 - Числа в круге обозначают место расположения или положение точки подключения массы (см. легенду).
15 - Масса автомобиля.
16 - Номер токовой цепи для облегчения нахождения элементов на электрической схеме (см. легенду).
