Запустить двигатель и оставить его работать на холостом ходу.
Вращать рулевое колесо в обе стороны от упора до упора и на короткое время удерживать. Этим создается наибольшее давление в трубопроводах.
В этом положении провести визуальную проверку следующих элементов:
- клапан поршня.
- уплотнение зубчатой рейки. При этом ослабить хомут и сдвинуть кожух в сторону.
- лопастный насос.
- места подключения трубопроводов.

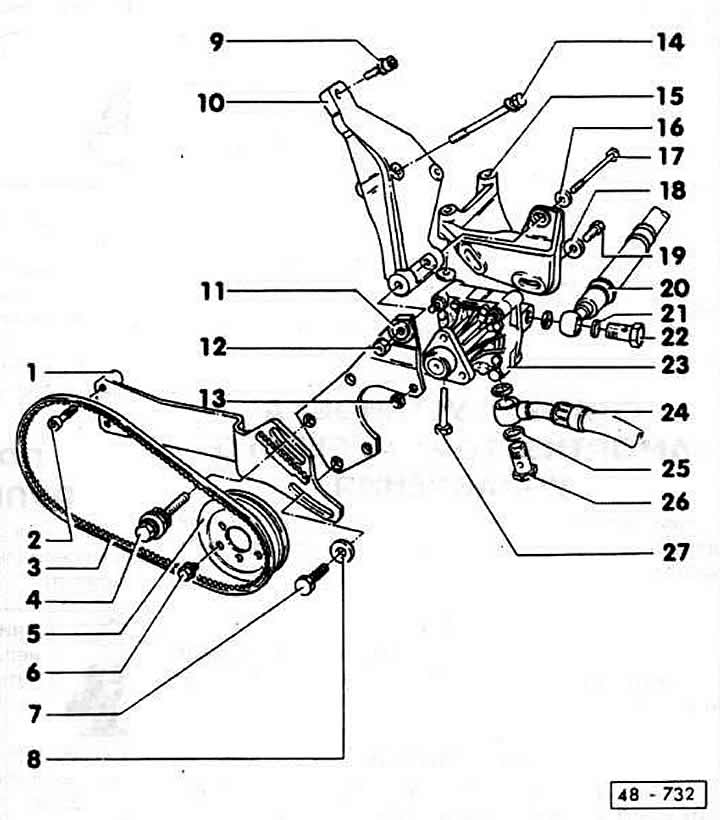

Лопастный насос сервоуправления, 4-х цилиндровый двигатель
1 - натяжной рычаг
2 - цилиндрический болт, 20 Нм
3 - клиновой ремень
Размер для бензинового двигателя: 9,5x850 мм; для дизеля: 9,5x800 мм.
4 - болт с зажимной гайкой
5 - шкив клинового ремня
Устанавливать так, чтобы было видно обозначение "5-Z" на передней стороне. Шкивы коленвала и лопастного насоса должны лежать в одной плоскости.
6 - болт, 20 Нм
7 - болт, 25 Нм
8 - подкладная шайба
9 - цилиндрический болт, 20 Нм
10 - кронштейн
11 - передний поворотный рычаг
12 - гайка, 20 Нм
Самостопорящаяся, всегда заменять
13 - гайка, 20 Нм
14 - болт, 20 Нм
15 - задний поворотный рычаг
16 - подкладная шайба
17 - шестигранный болт
18 - подкладная шайба
19 - шестигранный болт
20 - расширительный шланг
21 - уплотнительное кольцо Заменять.
22 - полый болт, 50 Нм
23 - лопастный насос
24 - всасывающий шланг
25 - уплотнительное кольцо
Заменять.
26 - полый болт, 50 Нм
27 - болт, 20 Нм

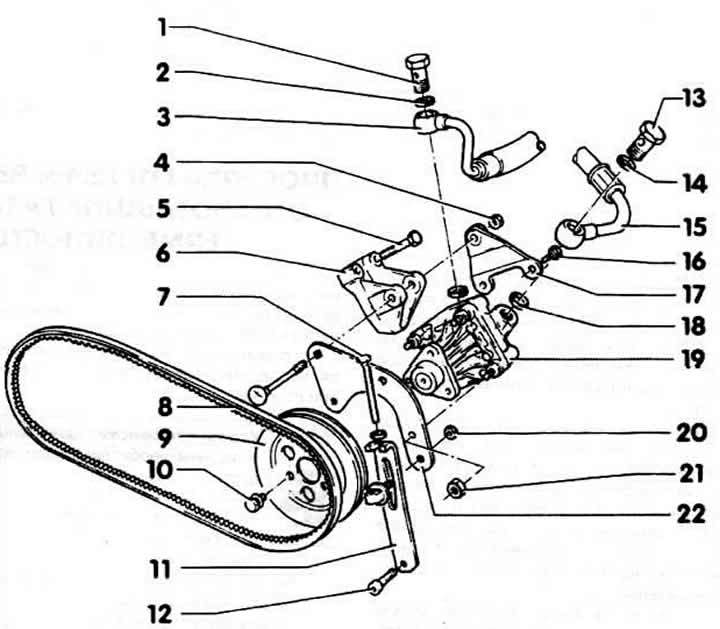

5-ти цилиндровый двигатель
С середины 1990 года в дополнение к лопастным насосам фирмы "ZF" производятся насосы фирмы "Vickers". Детали и кронштейны на путать между собой.
1 - полый болт, 45 Нм
2 - уплотнительное кольцо Заменять.
3 - расширительный шланг
4 - самостопорящаяся гайка, 20 Нм Заменять.
5 - шестигранный болт
6 - кронштейн
7 - натяжной болт
8 - клиновой ремень Размер: 12,5x992.
9 - шкив клинового ремня
Устанавливать так, чтобы было видно обозначение "5-Z" на передней стороне. Шкивы коленвала и лопастного насоса должны лежать в одной плоскости.
10 - шестигранный болт, 20 Нм
Цилиндрический болт 25 Нм (Vickers).
11 - натяжной рычаг
12 - цилиндрический болт 25 Нм
13 - полый болт, 50 Нм
14 - уплотнительное кольцо
Заменять.
15 - всасывающий шланг
16 - шестигранный болт
17 - задний поворотный рычаг
18 - уплотнительное кольцо
19 - уплотнительное кольцо
Перед установкой со всасывающей стороны залить масло и провернуть насос рукой, пока масло не выступит с напорной стороны.
20 - самостопорящаяся гайка, 20 Нм
Заменять.
21 - шестигранная гайка, 20 Нм
22 - передний поворотный рычаг
