Наружное зеркало заднего вида с электроприводом (Audi 100 С3)

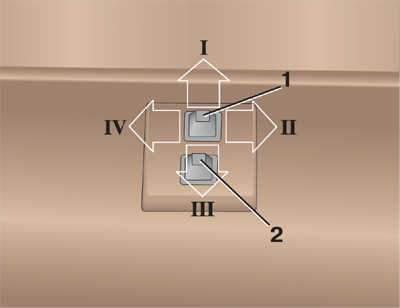

Панель управления наружным зеркалом заднего вида с электроприводом

1 – джойстик управления левым зеркалом;

2 – джойстик управления правым зеркалом;

I, II, III, IV – положения джойстика

Джойстики управления наружными зеркалами установлены на подлокотнике двери водителя.

Джойстик 1 управляет левым зеркалом, а джойстик 2 – правым.

При перемещении джойстика в направлении:

I – отражающий элемент поворачивается влево;

II – отражающий элемент поворачивается вверх;

III – отражающий элемент поворачивается вправо;

IV – отражающий элемент поворачивается вниз.

Предупреждение: При выходе из строя электропривода положение отражающего элемента можно отрегулировать вручную, осторожно надавливая на край элемента.
