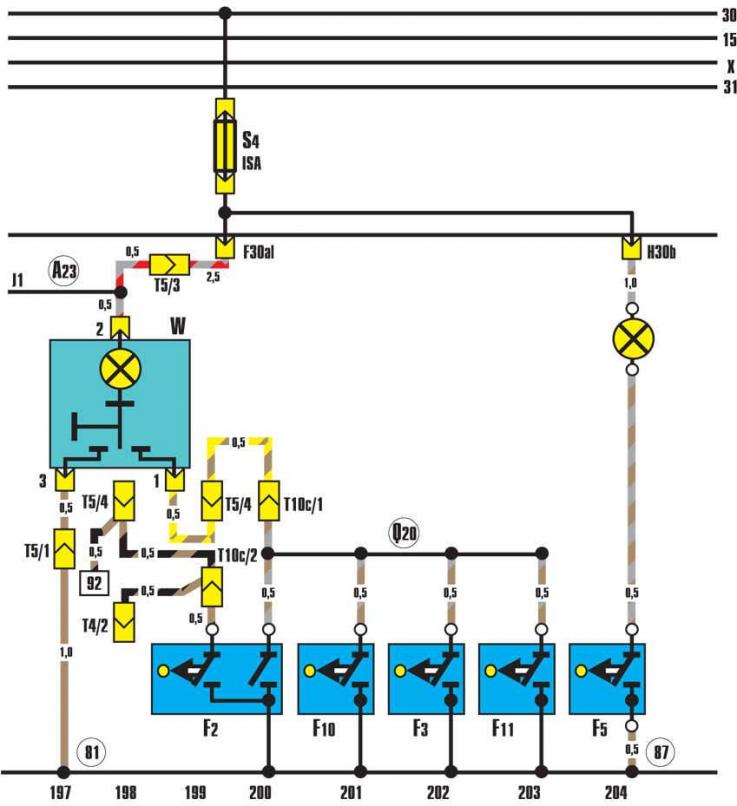

- F2 - дверной выключатель (спереди слева) с контактом для звукового сигнала;
- F3 - дверной выключатель (спереди справа);
- F5 - выключатель освещения багажника;
- F10 - дверной выключатель (сзади слева);
- F11 - дверной выключатель (сзади справа);
- S4 - предохранитель в блоке;
- Т4 - 4-контактный разъем (черный) за панелью приборов;
- Т5 - 5-контактный разъем (черный) за панелью приборов;
- Т10с - 10-контактный разъем (черный) за панелью приборов;
- W - передний плафон освещения салона;
- W3 - плафон освещения багажника;
- 81 - соединение с «массой» 1 в жгуте проводов панели приборов;
- 87 - соединение с «массой» 1 в заднем жгуте проводов;
- А23 - «плюсовое» соединение (30а1) в жгуте проводов панели приборов;
- Q20 - соединение 1 (дверной выключатель) в жгуте проводов стеклоподъемника
