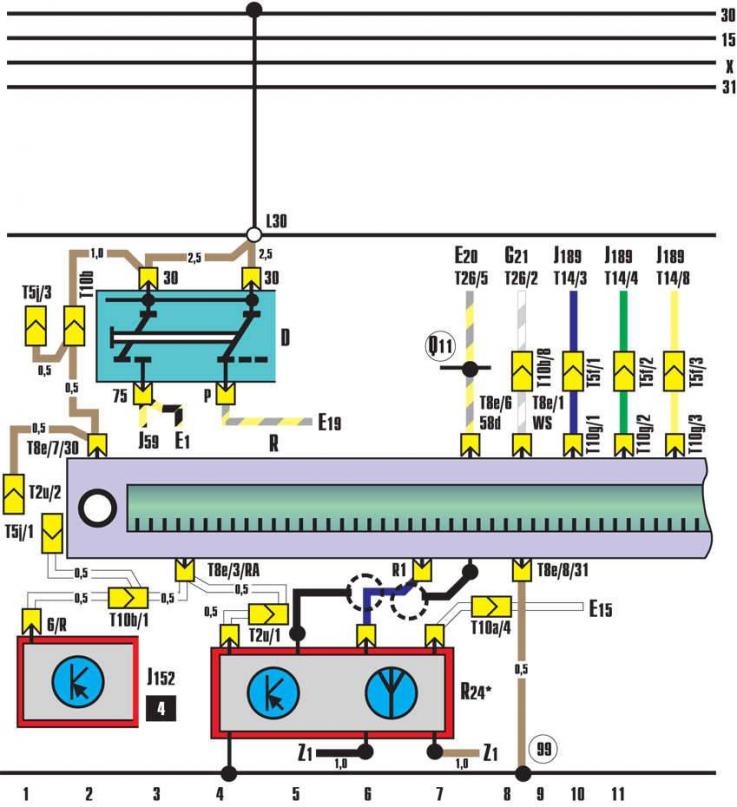

- D - замок зажигания;
- Е1 - выключатель фар;
- Е15 - выключатель обогрева заднего стекла;
- Е19 - выключатель стояночных фонарей;
- Е20 - регулятор освещения панели приборов;
- G21 - спидометр;
- J59 - реле отключения контакта «Х»;
- J152 - предупреждающий звуковой сигнал стояночных фонарей и магнитолы;
- J189 - система диагностики;
- R - магнитола с встроенным регулятором громкости;
- R1 - подключение антенны;
- R24 - усилитель сигналов антенны;
- T2u - 2-контактный разъем за консолью;
- T5j - 5-контактный разъем (коричневый) за панелью приборов;
- Т8е - 8-контактный разъем за консолью;
- Т10а - 10-контактный разъем (коричневый) за панелью приборов;
- Т10b - 10-контактный разъем за панелью приборов;
- Т10g - 10-контактный разъем за консолью;
- Т14 - 14-контактный разъем (черный) на панели приборов;
- Т26 - 26-контактный разъем (черный) на панели приборов;
- Z1 - элемент обогрева заднего стекла;
- 99 - соединение с «массой» в жгуте проводов консоли,
- К1 - «плюсовое» соединение (58) в жгуте проводов консоли
- R - магнитола с встроенным регулятором громкости;
- R2 - передний левый громкоговоритель;
- R3 - передний правый громкоговоритель;
- R14 - задний левый высокочастотный громкоговоритель;
- R15 - задний левый низкочастотный громкоговоритель;
- R16 - задний правый высокочастотный громкоговоритель;
- R17 - задний правый низкочастотный громкоговоритель;
- T2w - 2-контактный разъем под задней полкой;
- Т2х - 2-контактный разъем под задней полкой;
- Т4е - 4-контактный разъем под задней полкой;
- T4f - 4-контактный разъем под задней полкой;
- T4g - 4-контактный разъем за консолью;
- T5j - 5-контактный разъем (желтый) за консолью;
- T5k - 5-контактный разъем под задней полкой;
- T5i - 5-контактный разъем под задней полкой;
- 99 - соединение с «массой» в жгуте проводов консоли;
- R13 - подключение головных стереотелефонов;
- T6i - 6-контактный разъем под задней полкой
