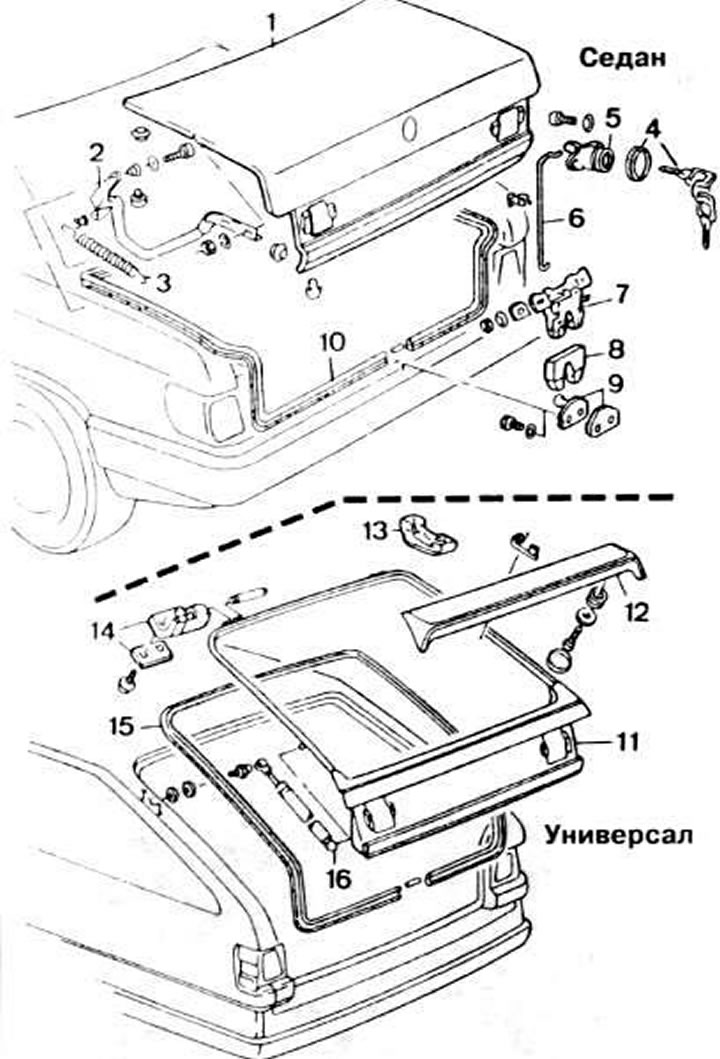

Детали багажника и багажного отделения: 1 - крышка багажника 443 827 023 Е; 2 - петля левая 443 827 299 С (правая 443 827 300 С); 3 - пружина 443 827 511 В; 4, 5 - личинка замка с ключом 161 827 539 D; 6 - соединительная тяга 443 827 541 А; 7 - замок 443 827 505; 8 - чехол 443 827 563 А; 9 - шип 443 827 507; 10 - прокладка крышки багажника 443 827 705 В; 11 - дверь багажного отделения 445 827 023; 12 - спойлер 445 827 933; 13 - чехол 445 971 827 В; 14 - полупетля 445 827 295; 15 - прокладка двери 445 827 705; 16 - пневмоамортизатор 445 827 551

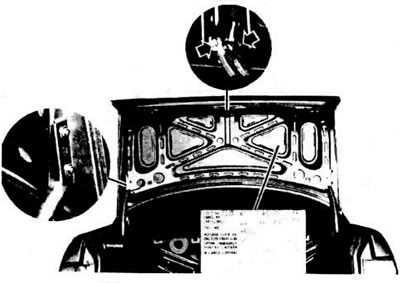

Крышка багажника. На внутренней поверхности крышки с правой стороны наклеена этикетка с кодом краски. Прежде чем окончательно затянуть болты крепления петель, необходимо проверить величину зазоров

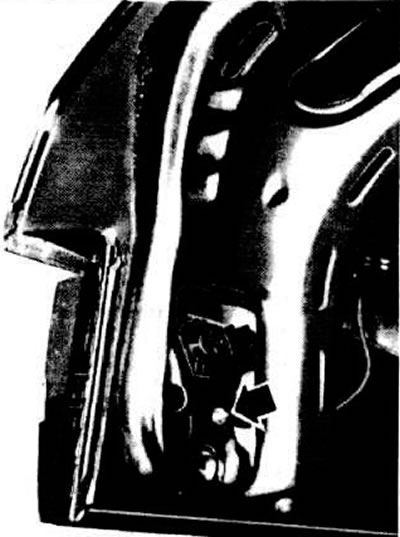

Крепление задних фонарей на задней стенке багажного отделения

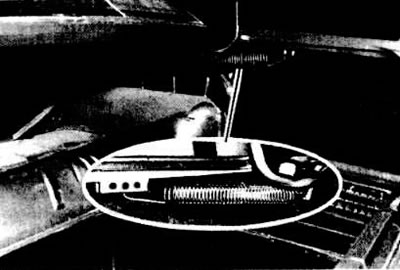

Пружина подвески крышки багажника расположена 8 центральном отверстии

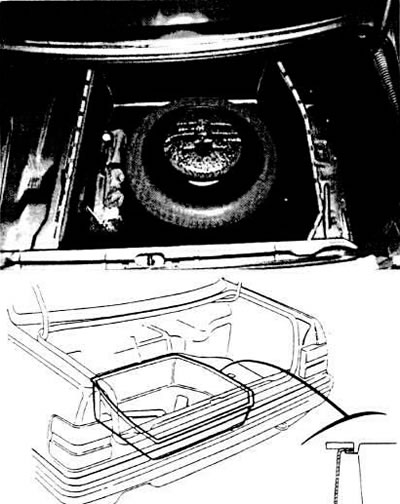

Короб для размещения запасного колеса выполнен из пластмассы и приклеивается к полу багажного отделения специальной мастикой
