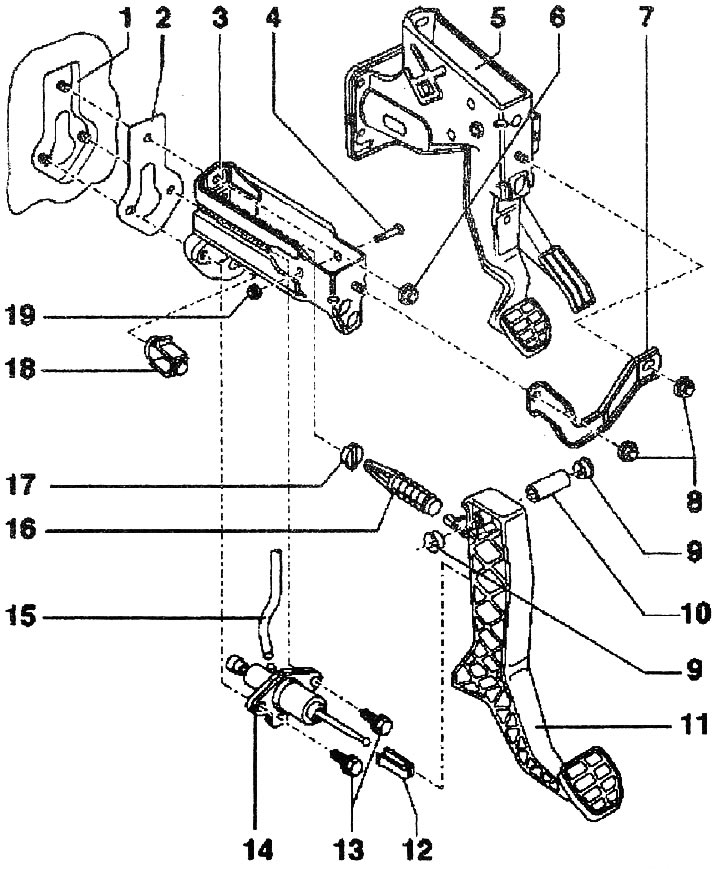

Педальный узел сцепления:
1. Передняя стенка с креплением для опорной подушки и главного цилиндра
2. Прокладка. Всегда подлежит замене
3. Опорная подушка для крепежа педали сцепления
4. Винт
5. Опорная подушка для крепежа педали акселератора и педали тормоза
6. Шестигранная гайка, 28 Нм, самостопорящаяся, всегда подлежит замене
7. Соединительная пластина
8. Шестигранная гайка, 28 Нм, самостопорящаяся, всегда подлежит замене
9. Опорная втулка
10. Болт крышки подшипника
11. Педаль сцепления
12. Захват
13. Болты с шестигранными головками, 28 Нм
14. главный цилиндр
15. Шланг
16. Сервопружина
17. Опора/сервопружина. Установить в опорную подушку, для замены снять и установить главный цилиндр
18. Упорная скоба для педали сцепления
19. Шестигранная гайка, 25 Нм, самостопорящийся, всегда подлежит замене
