Внимание! При открывании крышки из расширительного бачка может выйти горячий пар или горячая ОЖ, обернуть крышку ветошью и осторожно открыть бачок. При прогретом двигателе система охлаждения находится под давлением. При необходимости перед ремонтными работами необходимо сбросить давление. Прокладки и манжеты необходимо заменить. Для крепления всех соединений шлангов использовать хомуты соответствующей серии. Стрелки, нанесенные на концах трубок и шлангов ОЖ, должны находиться друг против друга.

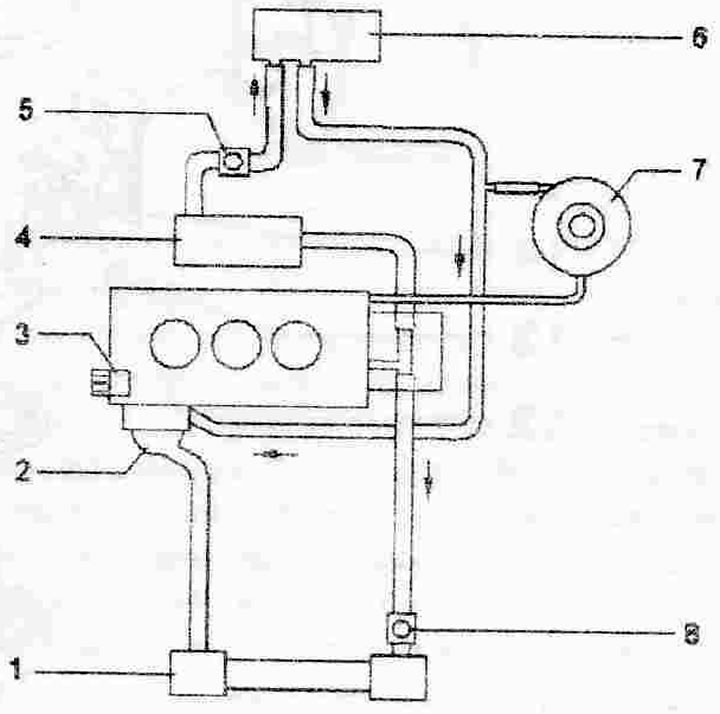

Схема подключения шлангов системы охлаждения:
1. Радиатор. После замены слить старую и залить новую ОЖ
2. Термостат
3. Насос ОЖ
4. Радиатор системы рециркуляции ОГ
5. Отверстие для прокачки системы = шланге ОЖ, идущем, к теплообменнику отопителя
6. Теплообменник отопителя. После замены слить старую и залить новую ОЖ
7. Расширительный бачок с крышкой
8. Отверстие для прокачки системы -шланге ОЖ, идущем к радиатору
