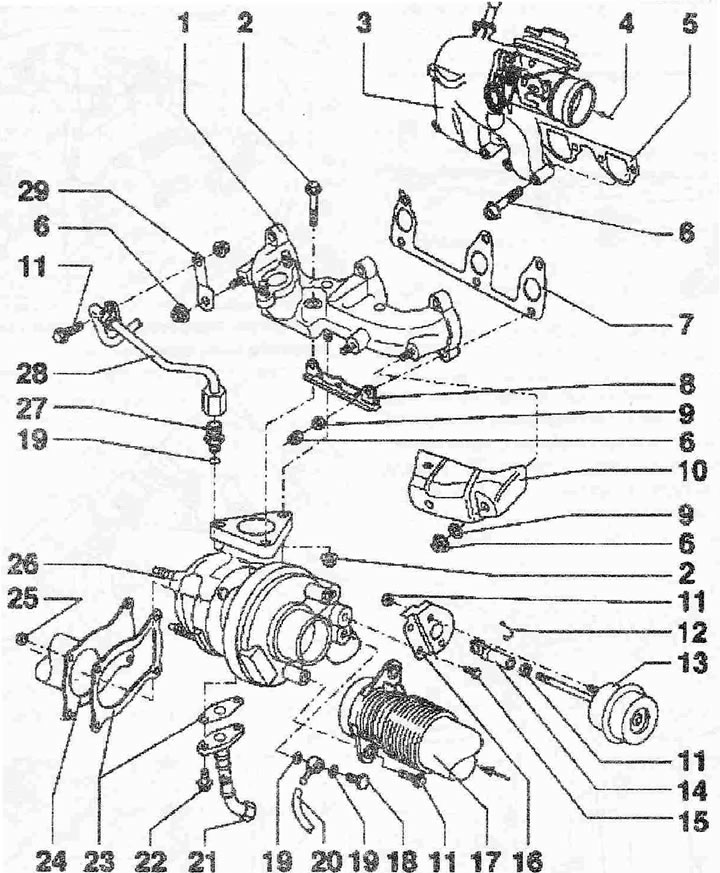

Турбокомпрессор двигателя с буквенным обозначением AMF:
1. Выпускной коллектор
2. Болт/гайка, заменить, смазать резьбу и -осадочную поверхность головок болтов термическим резьбовым лаком; термический резьбовой лак, 25 Нм
3. Впускной коллектор
4. От интеркулера
5. Прокладка. Заменить, покрытие (утоление) к впускному коллектору, монтажное положение: поперечина обращена вверх
6. Болт, 22 Нм
7. Прокладка. Заменить, монтажное положение: поперечина обращена вниз
8. Кронштейн теплозащитного экрана
9. Подкладная шайба
10. Теплозащитный экран, зафиксировать в кронштейне поз. -8-
11. Гайка, 8 Нм
12. Стопорное кольцо
13. Силовой пневмоэлемент эл. магн. клапана давления наддува (не может быть заменен отдельно)
14. Тяга привода
15. Болт. При заворачивании использовать резьбовой лак, 10 Нм
16. Кронштейн
17. От воздушного фильтра
18. Болт, 15 Нм
19. Уплотнительная манжета. Заменить
20. Шланг к электромагнитному клапану ограничения давления наддува -N75-
21. Трубка обратной подачи масла к блоку цилиндров, 30 Нм
22. Болт, 15 Нм
23. Прокладка. Заменить
24. Приемная труба
25. Гайка. Заменить, 25 Нм
26. К турбокомпрессору
27. Соединительный штуцер, 30 Нм
28. Масляный трубопровод предварительной подачи масла кронштейна масляного фильтра. Проверить на проходимость. Перед монтажом заправить турбокомпрессор маслом до соединительного штуцера масляного трубопровода предварительной подачи масла, 22 Нм
29. Кронштейн трубопровода предварительной подачи масла
