Снятие

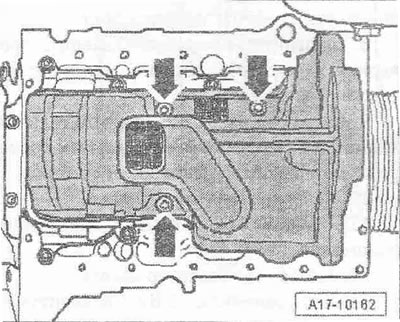

Снять масляный поддон. Выкрутить болты -стрелки-. Разблокировать 5 крепежных скоб и снять маслоотделитель. Вдавить вниз натяжитель цепи -стрелка- и зафиксировать его фиксатором -Т10060 А-.
Осторожно! При снятии масляного насоса оставить звездочку масляного насоса в цепи. Проследить, чтобы цепь не слетела со звездочки. В противном случае надо будет заново отрегулировать положение балансирного вала относительно коленвала.

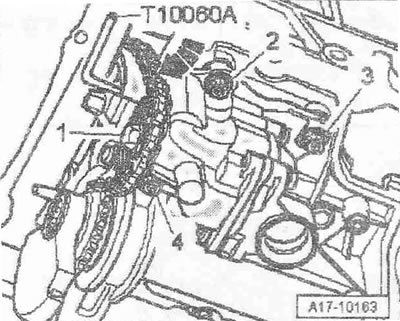

Отвернуть болт. Снять звездочку с насоса, при этом оставить ее в цепи. Отвернуть болты -2 ... 4- и снять масляный насос.
Монтаж
Установка в обратном порядке, при этом необходимо заменить уплотн. кольцо круглого сечения. Установить центровочные втулки сверху на масляном насосе. Монтажное положение вала масляного насоса/звездочки: можно установить только в одном, положении. Установить маслоотделитель с новым уплотн. кольцом. Установить масляный поддон.
Моменты затяжки:
- Звездочка к валу масляного насоса: 20 Нм + 90° 1)
- Масляный насос к рамке коленвала: 20 Нм + 90° 1)
- Маслоотделитель к рамке коленвала: 5 Нм
1) Заменить болт.
