Снятие и установка радиоприемника
Audi 80 B3. Электрооборудование. Освещение и приборы

Установленные на заводе радиоприемники оснащены выдвижной конструкцией, обеспечивающей быстрое снятие и установку. Но это производится только с помощью специального инструмента, который прилагается при покупке приемника. Имеет ли приемник выдвижную конструкцию, видно как правило по 4 отверстиям на передней панели.

Снятие

Снять массу с аккумулятора.

Внимание: При снятии клемм с аккумулятора происходит стирание памяти в радио-приемнике и электронных блоках управления. Приемники, устанавливаемые серийно на автомобили AUDI оборудуются системой охранного кодирования. Она не позволяет произвести включение приемника после перерыва питания. Питание может прерваться например при снятии кабелей с аккумулятора или при перегорании соответствующего предохранителя. Если приемник закодирован следует знать код перед снятием кабелей с аккумулятора. Если код неизвестен, приемник сможет снова ввести в эксплуатацию только станция обслуживания V.A.G.

Индивидуальный код приемника дается в инструкции по эксплуатации приемника. Ее не следует хранить в автомобиле.

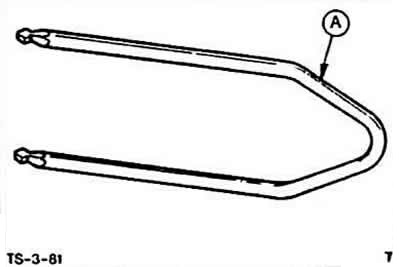

Ввести две ручки-съемника -А- в отверстия на передней панели слева и справа. При отсутствии отверстия снять головки органов управления и накладку. Ввести съемники.


Вытянуть приемник без перекосов.

Маркировать (левый/правый) и отсоединить разъемные соединения громкоговорителей. Снять антенну. Отсоединить штекерное соединение (+) аккумулятора и массы. При цифровых приборах отсоединить штекер питания (клемма 30).

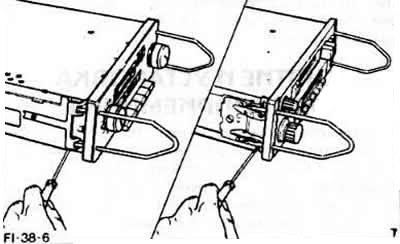

Снять съемники. Для этого надавить маленькой отверткой клипсу-держатель.

Установка

Подсоединить электрические провода и антенну к задней части приемника, см. в разделе "Снятие".

Вставить приемник в приборную доску до защелкивания пружин.

Подключить массу к аккумулятору.

Включить приемник и проверить его работу. Если приемник закодирован, прежде задать секретный код.

Внимание: Если радиоприемник устанавливается дополнительно, его следует согласовать с антенной. Для этого нужно настроиться на слабый сигнал в средневолновом диапазоне и подстроить приемник с помощью регулировочного винта маленькой отверткой на максимальный сигнал.

Указания по самостоятельной установке радиоприемника

Устанавливаемый на заводе разъем подходит ко всем радиоприемникам, которые устанавливаются V.A.G. с отдельным подключением для подсветки шкалы.


Для других приемников имеются переходники V.A.G.

Внимание: Если переходной кабель не используется, обращать внимание на то, чтобы не было неизолированных проводов. Возможное короткое замыкание приводит к выгоранию кабеля.

Обращать внимание на то, чтобы применялся прошедший испытания для этого типа автомобилей комплект помехоподавляющих деталей, иначе может быть аннулирован допуск автомобиля к эксплуатации.
