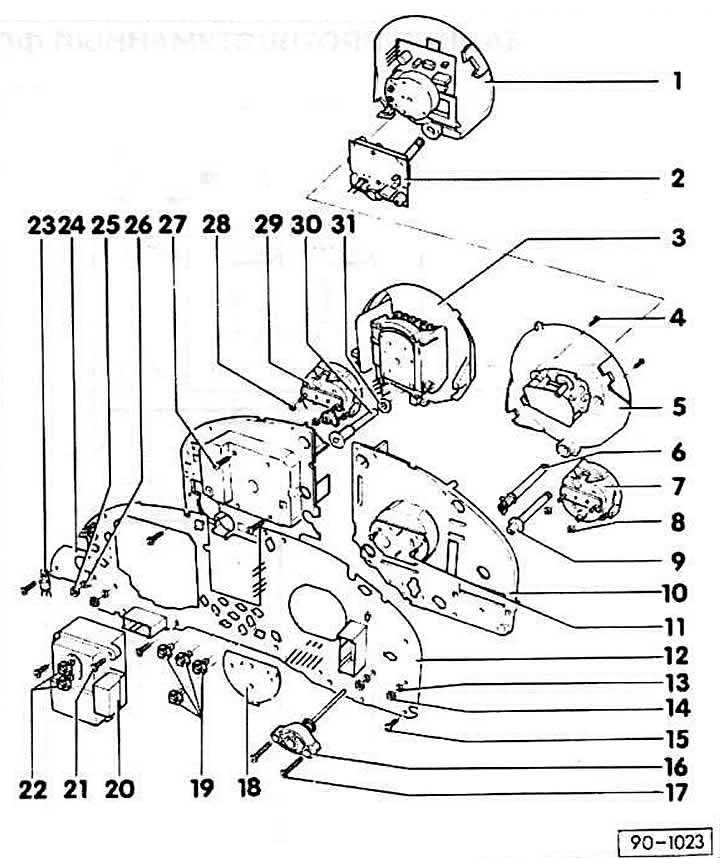

1 - тахометр
2 - цифровые часы
Только у автомобилей с тахометром.
3 - спидометр
4 - крепежные болты
5 - аналоговые часы
У автомобилей без тахометром.
6 - ручка установки либо нажимная кнопка для аналоговых часов, либо поворотный стержень для цифровых часов. Для снятия сжать выступы на конце и вынуть стержень.
7 - указатель температуры охлаждающей жидкости
8 - подкладная шайба М5
9 - стержень
Поворотный стержень регулятора подвески приборов, либо кнопка системы AUTO-CHECK.
10 - плата
11 - болты крепления
12 - печатная плата
13 - волнистая шайба М5
14 - гайка М5
15 - болты крепления
16 - регулятор
Освещение приборов.
17 - крепежные болты
18 - печатная плата аналоговых часов
19 - контрольные лампы
20 - блок индикации
Для контрольных ламп системы охлаждения и тормозов.
21 - крепежные болты
22 - лампы
Контроля системы охлаждения и тормозов.
23 - стабилизатор
24 - пластина радиатора стабилизатора
25 - гайка М5
26 - волнистая шайба М5
27 - подкладная шайба М5
29 - индикатор запаса топлива
30 - штифт для установки индикатора запаса топлива
31 - фетровое кольцо
