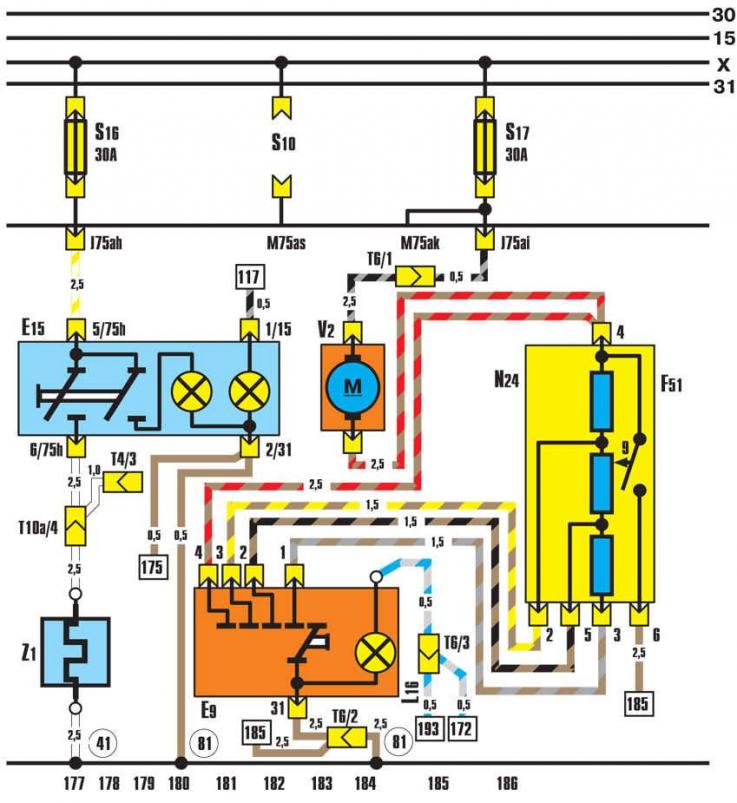

- Е9 - выключатель вентилятора отопителя;
- Е15 - выключатель обогрева заднего стекла;
- F51 - блок защиты от перегрева;
- L16 - лампа освещения панели управления отопителя;
- N24 - предохранительный резистор вентилятора отопителя с защитой от перегрева;
- S16-S18 - предохранители на плате реле;
- Т4 - 4-контактный разъем (черный) за панелью приборов;
- Т6 - 6-контактный разъем (красный) за панелью приборов;
- Т10а - 10-контактный разъем (коричневый) за панелью приборов;
- V2 - вентилятор отопителя;
- Z1 - заднее стекло с обогревом;
- 41 - точка «массы» под задней полкой;
- 81 - соединение с «массой» 1 в жгуте проводов панели приборов
