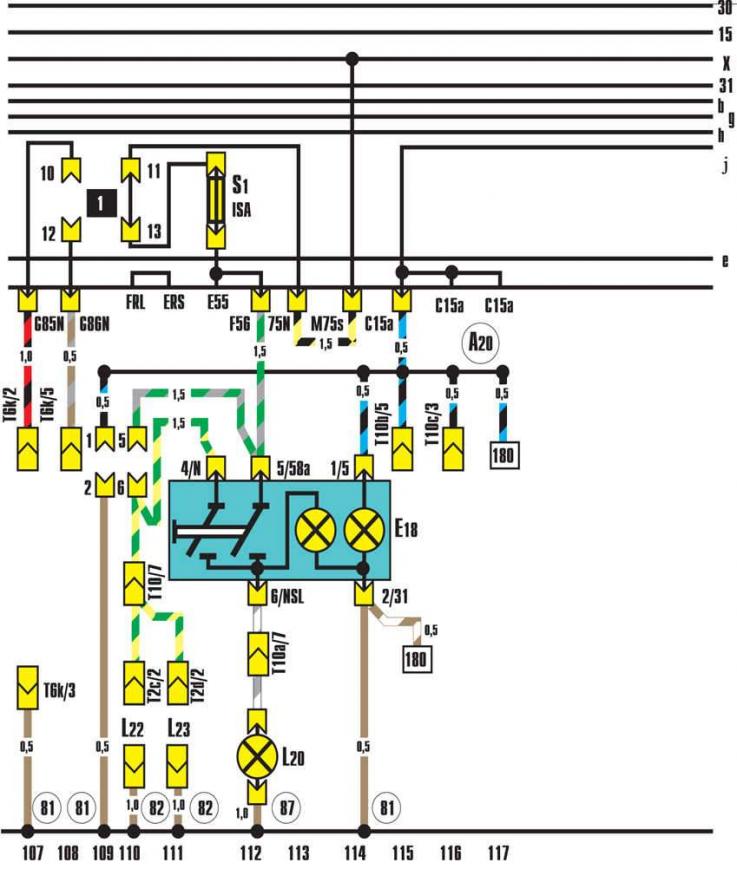

- Е7 - выключатель противотуманных фар;
- Е18 - выключатель задних противотуманных фонарей;
- L20 - лампа заднего противотуманного фонаря;
- L22 - подключение левой противотуманной фары;
- L23 - подключение правой противотуманной фары;
- S1 - предохранитель на плате реле;
- Т2с - 2-контактный разъем (черный) слева в моторном отсеке;
- T2d - 2-контактный разъем (черный) справа в моторном отсеке;
- T6k - 6-контактный разъем (черный) за панелью приборов;
- Т10а - 10-контактный разъем (коричневый) за панелью приборов;
- Т10b - 10-контактный разъем (коричневый) за панелью приборов;
- Т10с - 10-контактный разъем (черный) за панелью приборов;
- 81 - соединение с «массой» 1 в жгуте проводов панели приборов;
- 82 - соединение с «массой» 1 в переднем жгуте проводов слева;
- 87 - соединение с «массой» 1 в заднем жгуте проводов;
- А20 - соединение (15а) в жгуте проводов панели приборов

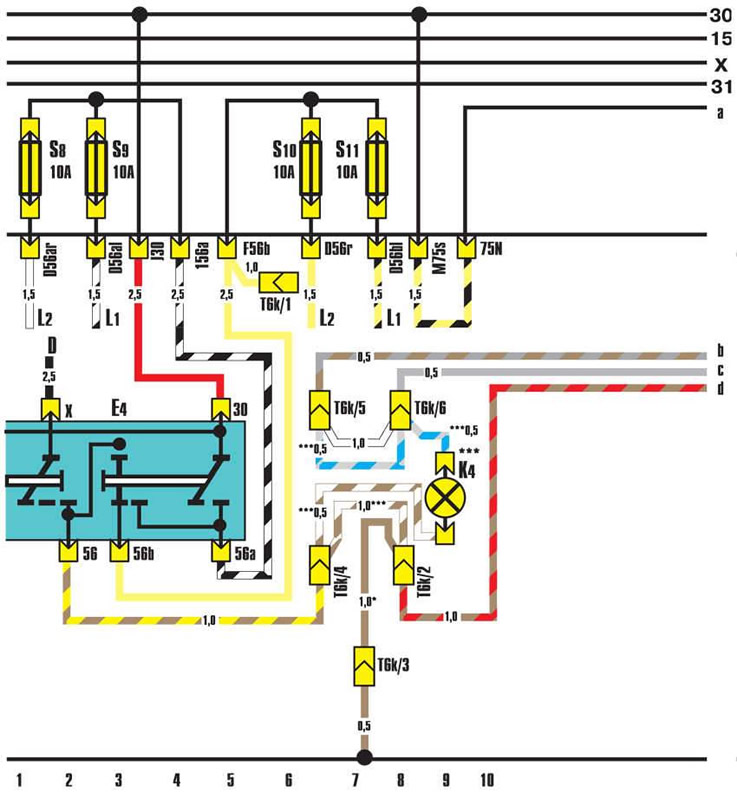

- D - замок зажигания;
- Е4 - выключатель указателей поворотов и сигнализации дальним светом фар;
- К4 - контрольная лампа стояночных фонарей;
- L1 - двухнитевая лампа левой фары;
- L2 - двухнитевая лампа правой фары;
- T6k - 6-контактный разъем (черный) за панелью приборов;
- 81 - соединение с «массой» в жгуте проводов панели приборов
- * Не при включении стояночных фонарей
- ** Только при включении стояночных фонарей
- *** Только для Италии
- **** Не для Италии

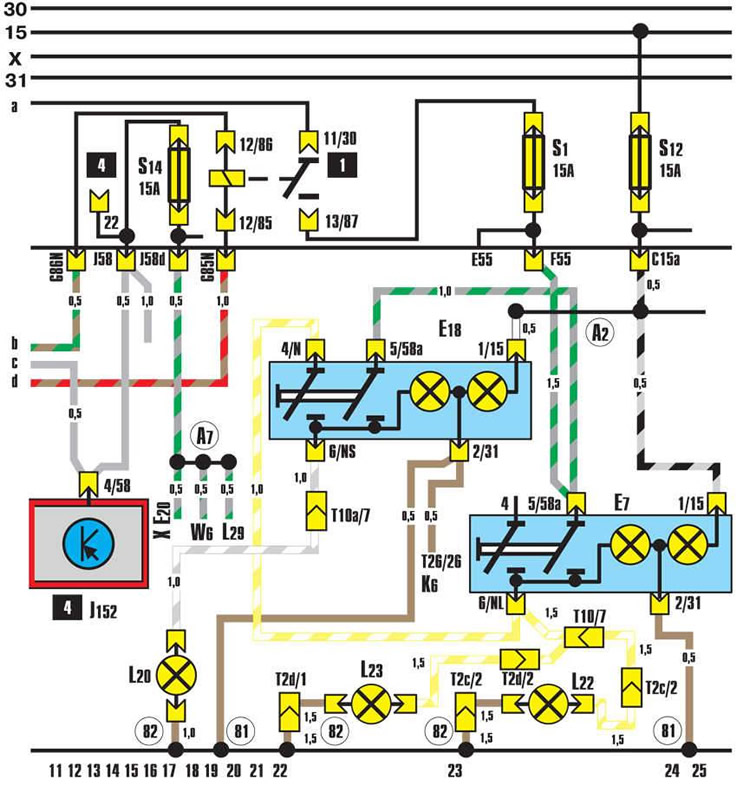

- Е7 - выключатель противотуманных фар;
- Е18 - выключатель задних противотуманных фонарей;
- Е20 - регулятор освещения панели приборов;
- J5 - реле противотуманных фар;
- J152 - предупреждающий звуковой сигнал стояночных фонарей и магнитолы;
- К6 - контрольная лампа аварийной сигнализации;
- L20 - лампа задних противотуманных фонарей;
- L22 - лампа левой противотуманной фары;
- L23 - лампа правой противотуманной фары;
- L29 - лампа освещения моторного отсека;
- Т2с - 2-контактный разъем (черный) слева в моторном отсеке;
- T2d - 2-контактный разъем (черный) справа в моторном отсеке;
- Т10–10-контактный разъем (голубой) за панелью приборов;
- Т10а - 10-контактный разъем (коричневый) за панелью приборов;
- Т26–26-контактный разъем (черный) на панели приборов;
- W6 - освещение вещевого ящика; Х - освещение номерного знака;
- 81 - соединение с «массой» в жгуте проводов панели приборов;
- 82 - соединение с «массой» 1 в переднем жгуте проводов слева;
- 87 - соединение с «массой» 1 в заднем жгуте проводов;
- А2 - «плюсовое» соединение (15) в жгуте проводов панели приборов;
- А7 - «плюсовое» соединение (58D1) в жгуте проводов панели приборов
