Тормозной механизм заднего колеса марки Teves
- 1 - тормозной диск;
- 2 - болт;
- 3 - тормозная колодка;
- 4 - пружина;
- 5 - основание скобы;
- 6 - корпус скобы;
- 7 - резиновая втулка;
- 8 - направляющий палец;
- 9 - защитный колпак;
- 10 - защитный чехол;
- 11 - пластмассовая втулка;
- 12 - клапан выпуска воздуха;
- 13 - защитный колпачок;
- 14 - манжета;
- 15 - поршень

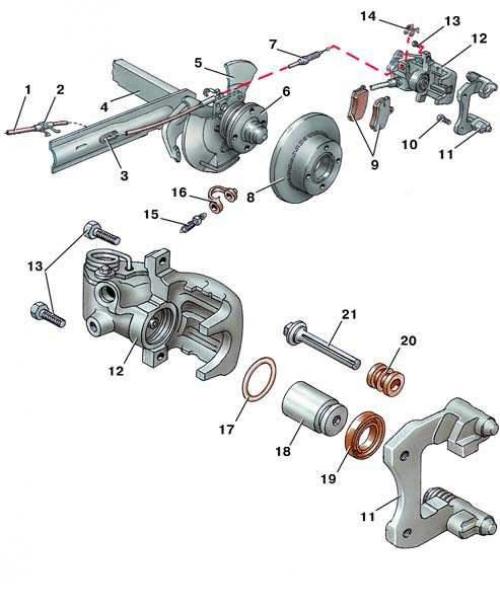

Тормозной механизм заднего колеса марки GIRLING
- 1 - трос привода стояночного тормоза;
- 2 - держатель;
- 3 - резиновый уплотнитель;
- 4 - балка заднего моста;
- 5 - тормозной щит;
- 6 - ступица;
- 7 - наконечник троса привода стояночного тормоза;
- 8 - тормозной диск;
- 9 - тормозная колодка;
- 10 - болт;
- 11 - основание скобы;
- 12 - корпус скобы;
- 13 - болт;
- 14 - зажим;
- 15 - клапан выпуска воздуха;
- 16 - защитный колпачок;
- 17 - уплотнительное кольцо;
- 18 - поршень;
- 19 - защитный чехол;
- 20 - грязезащитный чехол;
- 21 - направляющий палец
Тормозные колодки и тормозной диск заменяют аналогично переднему тормозному механизму (см. подраздел 10.4 и подраздел 10.6). После сборки тормозного механизма отрегулировать стояночный тормоз (см. подраздел 10.13.1).
