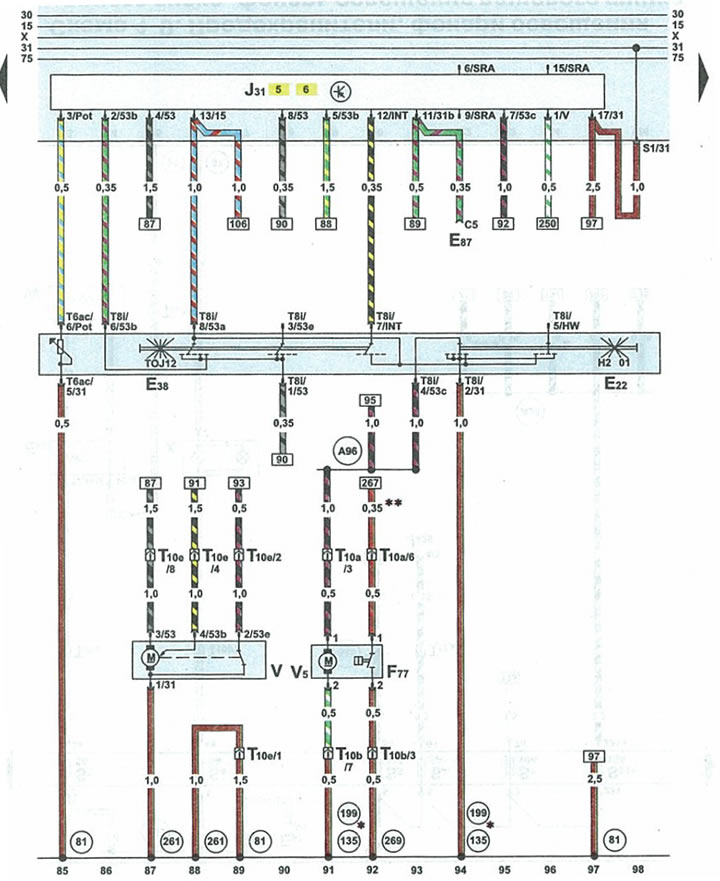

Схема 4-7. Очищувач та омивач скла
Е22 | вимикач інтервального режиму очищувача скла |
Е38 | регулятор інтервального режиму склоочисника |
Е87 | блок вимикачів обігрівача/кондиціонера |
F77 | датчик сигнальної лампочки рівня миючої рідини у бачку |
J31 | реле інтервального режиму очищувача та омивача скла |
Тбас | 6-контактний штекер коричневого кольору регулятора інтервального режиму очищувача скла |
T8i | 8-контактний штекер вимикача очищувача скла |
Т10а | 10-контактний штекер рожевого кольору на передній стійці зліва |
Т10b | 10-контактний штекер червоного кольору на передній стійці зліва |
Т10е | 10-контактний штекер лілового кольору на передній стійці зліва |
V | електродвигун очищувача скла |
V5 | насос омивача скла |
81 | з'єднання з масою (-) 1 в джгуті проводів на панелі приладів |
135 | з'єднання з масою (-) 2 в джгуті проводів на панелі приладів |
199 | з'єднання з масою (-) 3 в джгуті проводів на панелі приладів |
261 | з'єднання з «масою» (-) в джгуті проводів жиклера, що обігрівається |
269 | з'єднання 1 датчика з масою (-) в джгуті проводів панелі приладів |
А96 | провід клеми 53с в джгуті проводів панелі приладів |
* | як для автомобілів з механічною, так і з автоматичною коробкою передач |
** | автомобілі з бортовим комп'ютером |
