Obsah: Zhotovenie pomocnej šablóny ↓ Pánty zadných dverí ↓ Šírka škáry ↓ Nastavenie pomocou zámkovej konzoly ↓

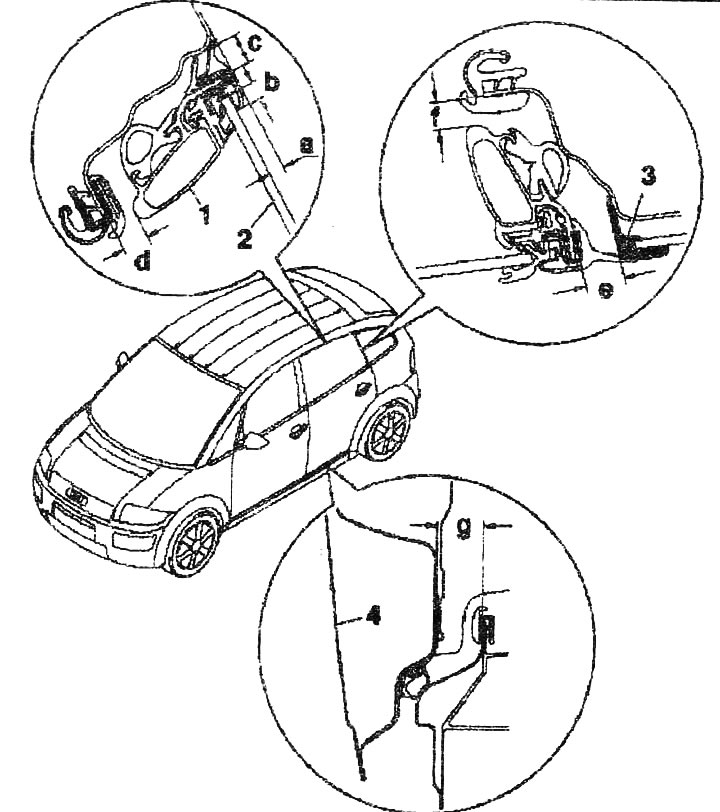

1. Držiak pre vstavané časti dverí. Veľkosť "a" = 4,5 mm + 1,5 mm. Veľkosť "a" upravte pomocou pomocnej šablóny. Veľkosť "b" = 5 mm. 2 mm. Veľkosť "c" = 9,5 mm±1 mm. Veľkosť "d" = 12 mm±1 mm
2. Sklo dverí. Veľkosť "b" = 5 mm. 2 mm. Na kontrolu rozmeru "b" sklo úplne zatvorte (vložte do tesnenia dverí). Tenkou fixkou označte spodný okraj tesnenia dvierok na skle. Otvorte pohár a zmerajte rozmer "b" od horného okraja pohára po značku urobenú fixou
3. Zadné bočné sklo. Veľkosť "e" = 8,5 mm±1 mm.
4. Zadné dvierka. Veľkosť "f" = 32 mm±1 mm. Dá sa merať len s odstráneným obložením dverí

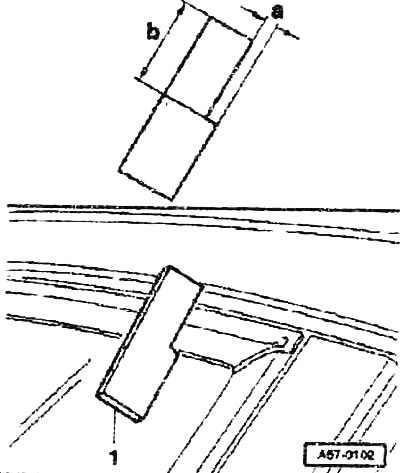

Zhotovenie pomocnej šablóny
Vyrobte si pomocnú šablónu podľa daných rozmerov napríklad z plastu alebo preglejky. Veľkosť "a" = 4,5 mm. Veľkosť "b" = cca. 30 mm. Pri správnom nastavení držiaka zárubne by mala šablóna lícovať so sklom dverí a tiež s pásom strechy vo vzdialenosti cca. 100 mm od "B" stĺpika.

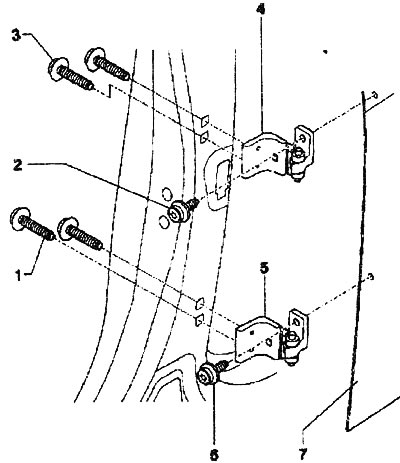

Pánty zadných dverí
1. Torx skrutka, 30 Nm
2. Torx skrutka, 30 Nm
3. Torx skrutka, 30 Nm
4. Horný pánt dverí. Pred demontážou odstráňte obloženie C-stĺpika. Ak chcete odstrániť, odskrutkujte šesťhranné skrutky
5. Znížte záves dverí. Demontáž je identická s horným pántom dverí
6. Torx skrutka, 30 Nm
7. Zadné dvierka

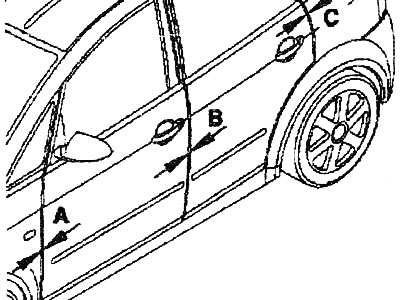

Šírka škáry
Je potrebné upraviť zadné dvere. Veľkosť "A" = 3,5 mm±0,5 mm. Veľkosť "B" = 4 mm±0,5 mm. Veľkosť "C" = 3,5 mm±0,5 mm.
Pokyny. Skontrolujte šírku škár pomocou montážnej šablóny "3371". Veľkosť medzier alebo šírku spojov je možné upraviť uvoľnením skrutiek pántov a posunutím dverí.

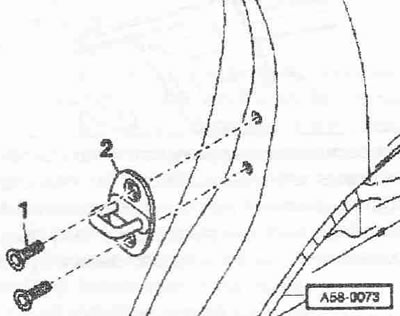

Nastavenie pomocou zámkovej konzoly
Na konzole zámku alebo na stĺpiku "B" sú značky, ktoré umožňujú presné nastavenie dverí. Uvoľnite skrutky "1". Posuňte konzolu zámku "2" tak, aby boli dvere v jednej rovine s obrysom karosérie. Utiahnite skrutky. Uťahovací moment 20 Nm. Nastavenie je povolené len smerom k stredu vozidla, nie výškovo.
