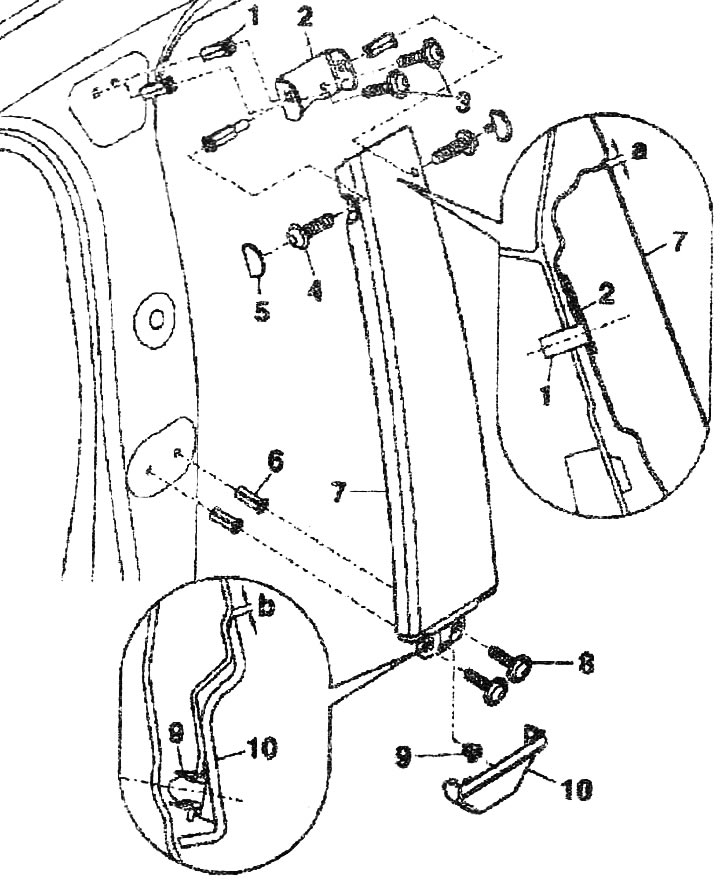

1. Závitová objímka (4 veci.)
2. Držiak
3/4. Kombinovaná skrutka, 1,5 Nm
5. Veko
6. Závitová objímka (2 ks.)
7. Obloženie stĺpika B. Odstráňte kryt. Odstráňte kryt smerom nadol. Odstráňte skrutky zo závitových puzdier. Odstráňte obloženie zo stĺpika B. Montáž: Obloženie zhora nasaďte do držiaka a zatlačte ho vo vzdialenosti -a- = 0,7 mm od rámu strechy. Zaskrutkujte skrutky. Vložte kryt zospodu a zatlačte ho do držiaka. Rozmer -b- = 1,5 mm
8. Kombinovaná skrutka, 1,5 Nm
9. Namontovať
10. Kryt. Pri inštalácii najskôr zospodu zasuňte do obloženia B-stĺpika a potom zatlačte do držiaka. Upravte rozmer -b- = 1,5 mm posunutím obloženia, pričom vzdialenosť -a- od rámu strechy nastavte tak, aby nebola väčšia ako 0,7 mm
