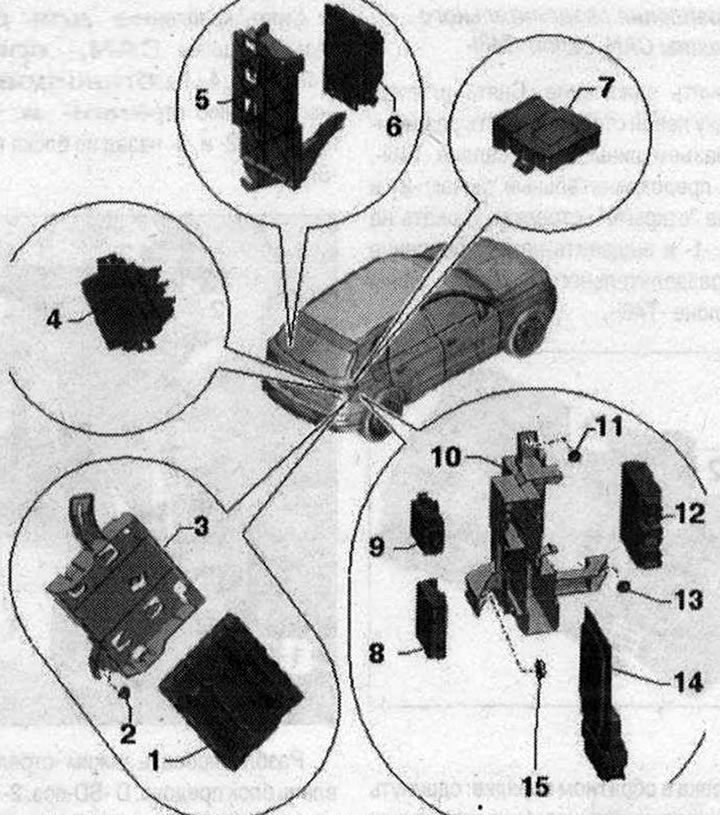

Reléová skrinka, poistková skrinka v kufri 1. Centrálna riadiaca jednotka pre komfortné systémy "J393"; 2/11/13/15. Skrutka. 3 Nm; 3. Montážny rám na stred, použitý Komfort systém "J393"; 4. Použitý parkovací asistent "J446"; 5. Montážny rám pre riadiace jednotky; 6. Ojazdené špeciálne vozidlá "J608" vľavo v kufri; 7. Použitá elektromechanická parkovacia brzda "J540"; 8. Mob booster. telefón "R86"; 9. Prijímač autonómneho ohrievača "R64"; 10. Montážny rám pre riadiace jednotky; 12. Rozpoznanie použitého prívesu "J345"; 14. Použité elektronické ovládanie tlmenia "J250"
Odstránenie stredu, použitý komfortný systém "J393"

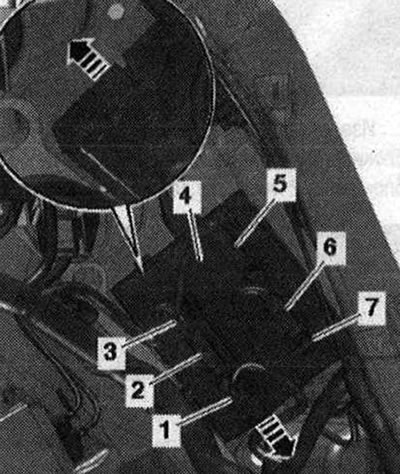

Pri výmene použitej položky vyberte funkciu "Nahradiť" príslušnej použitej položky v režime "Riešenie problémov so sprievodcom" alebo "Funkcie so sprievodcom". Vyberte funkciu alebo cestu: Značka auta - Písmenné označenie motora - 46 Centrálna riadiaca jednotka systému Comfort, funkcie - 46 Výmena ojazd. Postupujte podľa ďalších pokynov na displeji diagnostického testera. Vypnite zapaľovanie. Otvorte pravý bočný obklad kufra. Odpojte svorky "šípky" a vyberte centrálnu riadiacu jednotku komfortného systému "J393" "pol. 4" z montážneho rámu. Opatrne odpojte konektor "1" a "3" a konektor antény "7". Odpojte el. konektory "2,5,6".
Na odpojenie el. stlačte poistku "1" zástrčkového spojenia, otočte zaisťovaciu konzolu v "smere šípky" a odpojte zástrčkové spojenie. Demontujte centrálnu riadiacu jednotku komfortného systému "J393".
Inštalácia
Inštalácia v opačnom poradí: postupujte podľa ďalších pokynov na displeji testera pre novú centrálnu riadiacu jednotku komfortného systému "J393".
Odstránenie poistkovej skrinky. F "SF" v kufri vpravo

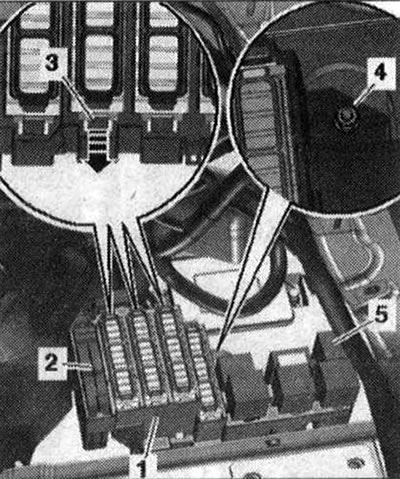

Odpojte uzemňovací vodič od batérie pri vypnutom zapaľovaní. Otvorte pravý bočný obklad kufra. Odistite svorky "3" v "smere šípky" a vytlačte poistkové bloky "2" späť z poistkového bloku F "SF". Odskrutkujte maticu "4". Vyberte poistkovú skrinku F -SF "pol. 1" z telesa. Odpojte poistkovú skrinku od reléovej skrinky. Odstráňte relé "5" a riadiace jednotky.

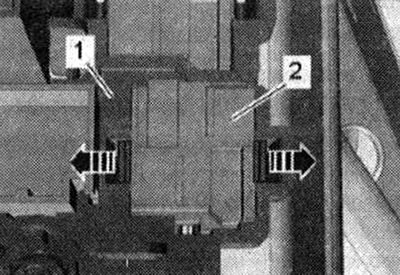

Odblokujte svorky "šípky" a zatlačte reléovú jednotku "2" späť z držiaka "1". Odstráňte poistkovú skrinku F "SF", za týmto účelom odpojte spojky, ak sú k dispozícii.
Inštalácia
Montáž v opačnom poradí: nainštalujte poistkový blok F "SF" "pol. 1", pričom sa uistite, že vodiace lišty "2" správne zapadajú do upevnenia "šípky".
Pripojte batériu.
