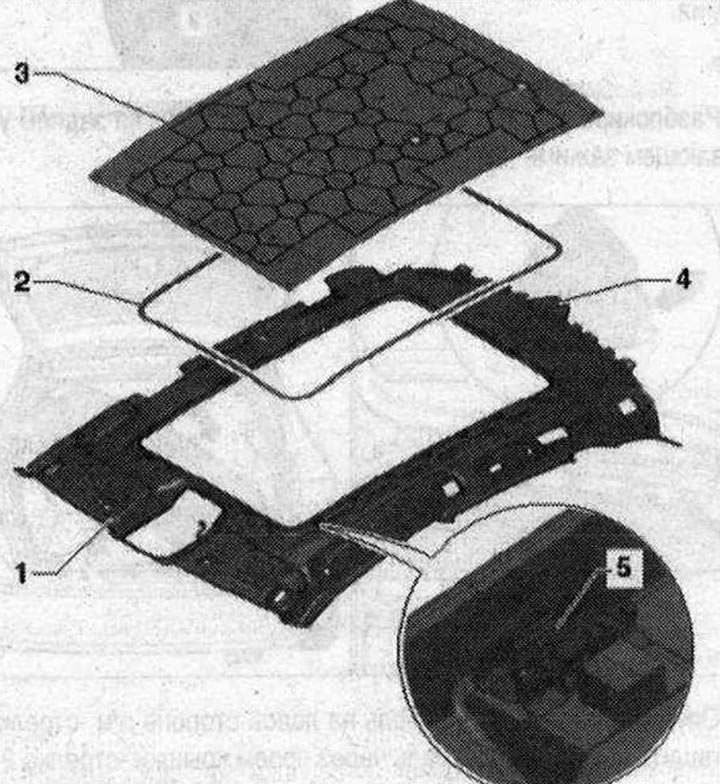

Časti a komponenty stropných panelov (Audi Q5 Typ 8R)

Odstránenie

Sklopte operadlá zadných sedadiel dopredu. Skloňte operadlá predných sedadiel do uhla 45°. Demontujte horné obloženie A-stĺpikov Demontujte horné obloženie B-stĺpikov. Demontujte obloženie C-stĺpika Demontáž obloženia zadného strešného panelu. Odstráňte obloženie D-stĺpika Odstráňte závesné oká sieťovej priečky. Odstráňte slnečné clony. Odstráňte vnútorné svetlo/lampu na čítanie. Odstráňte strednú podperu slnečnej clony. Odstráňte rukoväť z rámu strechy.

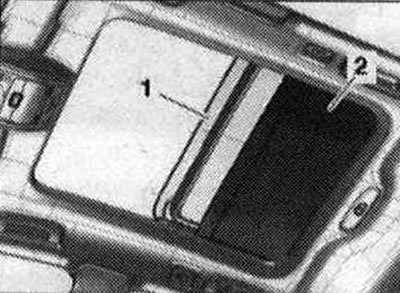

Kompl s posuvným strešným oknom: úplne otvorte strešné okno "1". Otvorte slnečnú clonu "2" približne na 2/3.

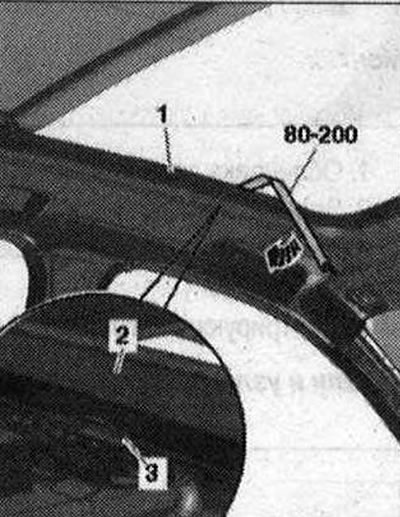

Vyčistite uvoľňovaciu páčku "80-200", aby ste zabránili kontaminácii stropného panelu. Presuňte páčku "80-200" medzi rámom "2" pre otváranie posuvného strešného okna a vnútorným stropným panelom "1" tak, aby ste cítili 1 zo zámkov "3". Postupne odblokujte rám zo zámkov pomocou páky "80-200" "šípka", ako je znázornené na obrázku.

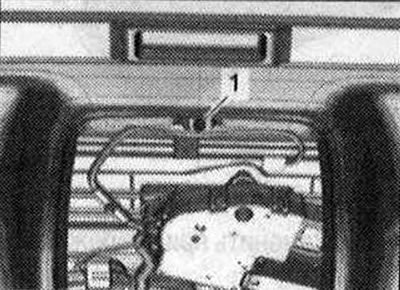

Odstráňte skrutku "1" z otvoru v streche pre vnútorné svetlo/lampa na čítanie.

Všetky

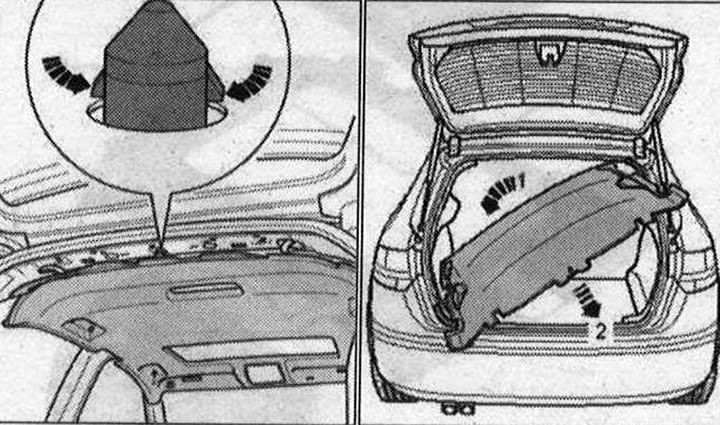

Malým skrutkovačom odistite príchytky "šípky" na zadnej príchytke.



Spustite stropný panel na ľavej strane auta "šípka 1".


Vytiahnite stropný panel cez otvor v kryte "šípka 2".

Inštalácia

Ak svorky stropného obloženia zostanú v upevňovacích bodoch na karosérii, odstráňte ich a umiestnite ich na strop na inštaláciu. Skontrolujte, či svorky nie sú poškodené a deformované, v prípade potreby ich vymeňte. Montáž prebieha v opačnom poradí, pri dodržaní bezpečnostných predpisov pri manipulácii s pyrotechnickými komponentmi. Pred upevnením vyrovnajte stropný panel a zatlačte ho, kým nebude počuteľne pripevnený v upevňovacích konzolách na ráme otvoru poklopu
