Шема ожичења држача осигурача, сирене, упаљача за цигарете напред и позади (Audi A6 C5)

  • Главна
  • Ауди A6
  • С5 (1997-2004)
  • Електрична опрема
  • Електричне шеме
  • Шема ожичења држача осигурача, сирене, упаљача за цигарете напред и позади
            0

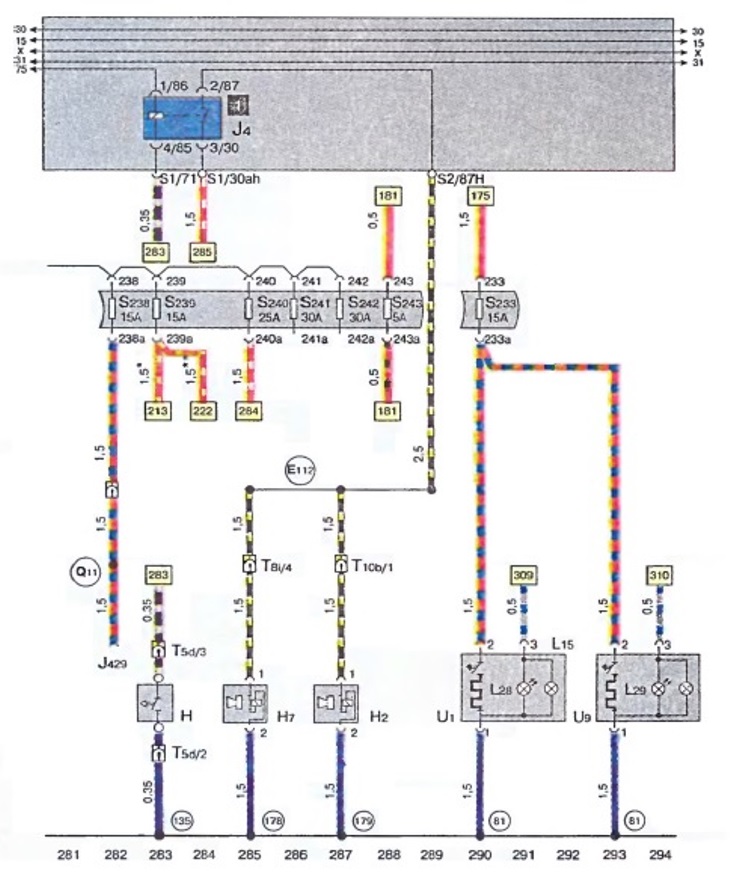

Шема 21. Држач осигурача, сирена, предњи и задњи упаљач за возила са АСЦ моторима, ALG, AGA и ALF

Шема 21. Држач осигурача, сирена, предњи и задњи упаљач за возила са АСЦ моторима, ALG, AGA и ALF
  • Х - дугме сирене
  • Х 2 - високофреквентна сирена
  • Х 7 - нискофреквентна сирена
  • Ј 4 - релеј сирене високе и ниске фреквенције
  • Ј 429 - Контролна јединица централног закључавања
  • Л 15 - лампа за осветљење пепељаре
  • Л 28 - лампа за упаљач за цигарете
  • С 233 - осигурач у држачу
  • С 238 - осигурач у држачу
  • С 240 - осигурач у држачу
  • С 241 - осигурач у држачу
  • С 242 - осигурач у држачу
  • С 243 - осигурач у држачу
  • Т 5 d - штекерное веза, 5-контакт, задњи зид прекидач за мењање брзина на управни колони
  • Т6 и - утични прикључак, 6-пински, црвени, прикључна обујмица стуб А, десно
  • Т 10 б - утични прикључак, 10-пински, црвени, прикључна обујмица стуб А, леви
  • Т 10 т - утични прикључак, 10-пински, наранџасти, прикључна обујмица стуб А, десни
  • У 1 - упаљач за цигарете
  • У 9 - задњи упаљач за цигарете
  • 81 - прикључак за тело ("уземљење") "1", у снопу ожичења инструмент табле
  • 135 - прикључак за тело ("уземљење") "2", у снопу ожичења инструмент табле
  • 176 - прикључак на кућиште ("уземљење"), у снопу ожичења фарова десно
  • 179 - прикључак на кућиште ("уземљење"), у снопу ожичења левог фара
  • Е112 - веза (Hom-87 х), у снопу ожичења фарова са леве стране
  • Q11 - позитивни прикључак (30А), у снопу ожичења подизача прозора / централне браве и контакт прекидача врата

* - до броја шасије 5000
** - после броја шасије 5001

(Информације добијене из овог ресурса «AUDImanual»)
