Снятие

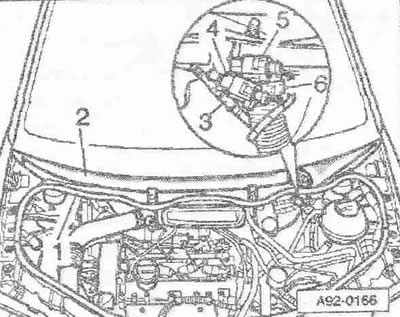

Снять рычаг стеклоочистителя. Отсоединить шланг омывателя 3-. Если имеется, отсоединить разъемы -4- и -5- обогреваемых форсунок. Ослабить зажим для шланга -6- с помощью клещей для шланговых хомутов -V.A.G 1921- и снять шланг для слива воды у решетки обтекателя. Снять резиновый уплотнитель -1- решетки обтекателя.
Для предотвращения раскалывания решетки обтекателя -2- при ее снятии необходимо слегка смазать мыльным раствором место перехода между ветровым, стеклом и решеткой обтекателя и извлечь решетку обтекателя, начиная с края стекла, в направлении вертикально вверх.

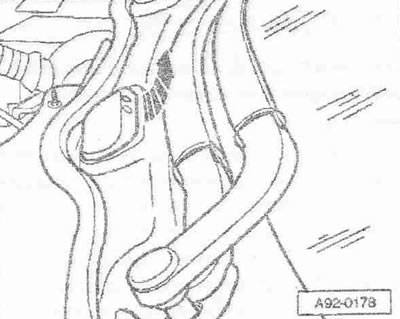

Снять решетку обтекателя -2-. Освободить шланг омывателя. Расклипсоватъ форсунку из решетки обтекателя -стрелка-. На рисунке данная операция изображена при установленном рычаге стеклоочистителя. Отсоединить магистраль жидкости омывателя от форсунки. Если имеется штекерный разъем обогревателя форсунок, то отсоединить его.
Установка

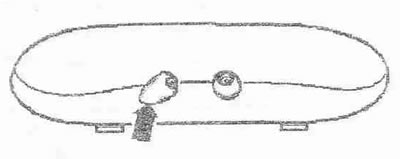

Установка в обратном порядке. При установке водяного шланга следить за тем, чтобы он защелкнулся в разъеме форсунки. Вставить форсунку в решетку обтекателя. Овальное отверстие -стрелка- для отдельной форсунки должно быть обращено из а/м наружу. Отрегулировать рычаг стеклоочистителя.
