Снятие

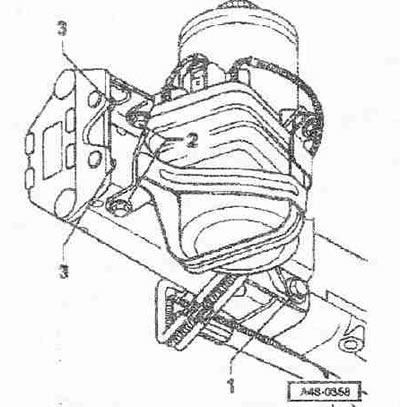

Снять шумоизоляционный экран. Снять левый подкрылок. Открутить болты -1 и «2» на насосе гидроусилителя. Поз. «3» во внимание не принимать.

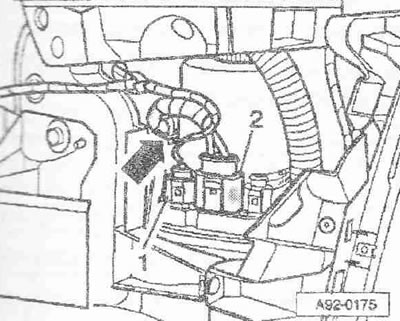

Где имеется, снять держатель гидравлического трубопровода гидроусилителя. Отсоединить разъемы «1» и «2» на насосе. На рисунке бампер снят.

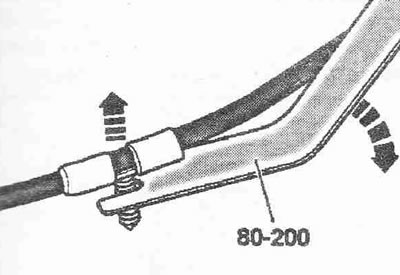

Отжать держатели «стрелки» жгута проводов на насосе. Для этого использовать отжимной рычаг «80.200». Для облегчения снятия использовать при необходимости не содержащий силикон спрей.
Подвесить насос с присоединенными шлангами к амортизационной стойке.

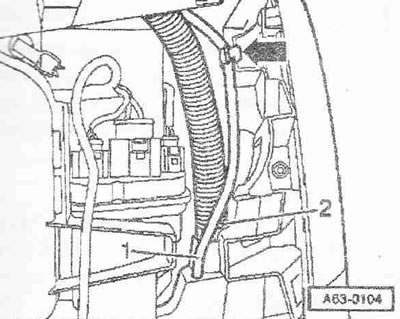

Расклипсовать вентиляционный шланг «1» на держателе «стрелка». Извлечь гибкую трубку «2» из бачка стеклоомывателя.

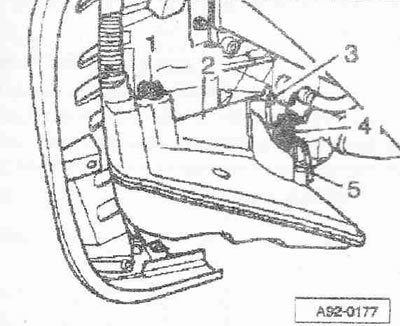

Выкрутить винты «1» и «3». Поставить приемный резервуар под бачок омывателя. Разъединить трубопровод системы стеклоомывателя «5» на водяном насосе стеклоомывателя. Отсоединить разъем «4». Извлечь бачок стеклоомывателя «2» из направляющего кольца.
При наличии, отсоединить штекерный разъем «стрелка» контакта датчика недостаточного уровня омывающей жидкости «F77». На рисунке бампер снят.
Установка

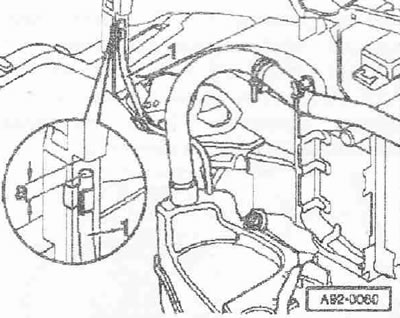

Установка в обратном порядке, при этом необходимо учесть следующее: водяной шланг должен зафиксироваться с отчетливо слышным щелчком в соединителе водяного насоса стеклоомывателя. Вставить вентиляционный шланг «1» в крепежную скобу и измерить расстояние «а» (размер «а» = 3 мм). При монтаже насоса обратить внимание на соответствующую прокладку и крепление гидравлических трубопроводов. Установить левый подкрылок.
Моменты затяжки:
- Бачок стеклоомывателя к полке замка: 3 Нм
- Насос к лонжерону: 23 Нм
