Снятие
Снятие и установка возвратного кольца с контактным кольцом должно производиться в среднем положении (колеса в положении для прямолинейного движения).

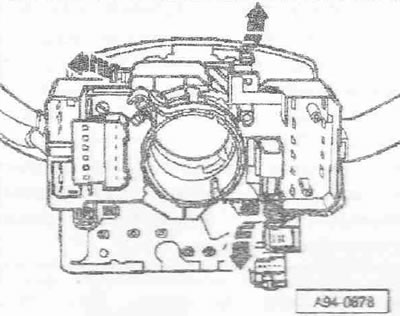

Снять подрулевой переключатель. Осторожно разблокировать фиксаторы «стрелки» и снять корпус возвратно: о кольца с контактным кольцом и датчиком угла поворота рулевого колеса «G85» с переключателя на рулевой колонке.
Установка
Установка в обратном порядке, при этом необходимо установить корпус возвратного кольца с контактным кольцом и датчиком угла поворота рулевого колеса «G85» на переключатель на рулевой колонке, так чтобы защелкнулись все фиксаторы. Отклеить скотч или удалить защиту при транспортировке, если деталь новая.

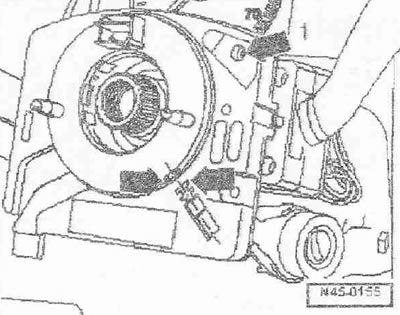

Проверить, находится ли датчик угла поворота рулевого колеса «G85» в среднем положении: в отверстие «стрелка 1» должна быть видна желтая точка, и обе метки «стрелки» должны находиться на одной линии. Установить подрулевой переключатель.
