Сістэмы забеспячэння камфорту (з 2006 мадэльнага года) (Audi A4 B7)

  • Галоўная
  • Аўдзі A4
  • Б7 (2004-2008)
  • Электраабсталяванне
  • Электрычныя схемы
  • Сістэмы забеспячэння камфорту (з 2006 мадэльнага года)
            0

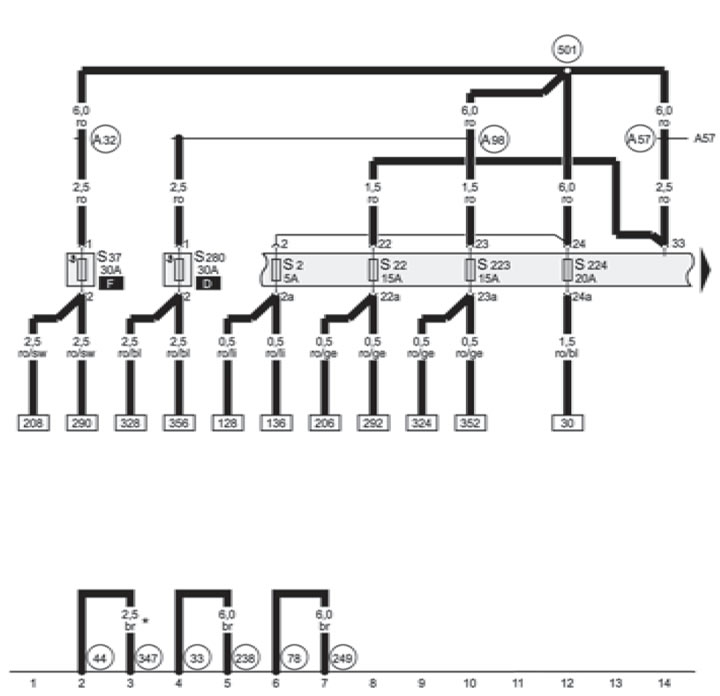

23-1 Засцерагальнікі

23-1 Засцерагальнікі
* для мадэляў з сонечнымі батарэямі магчыма перасек 4.0

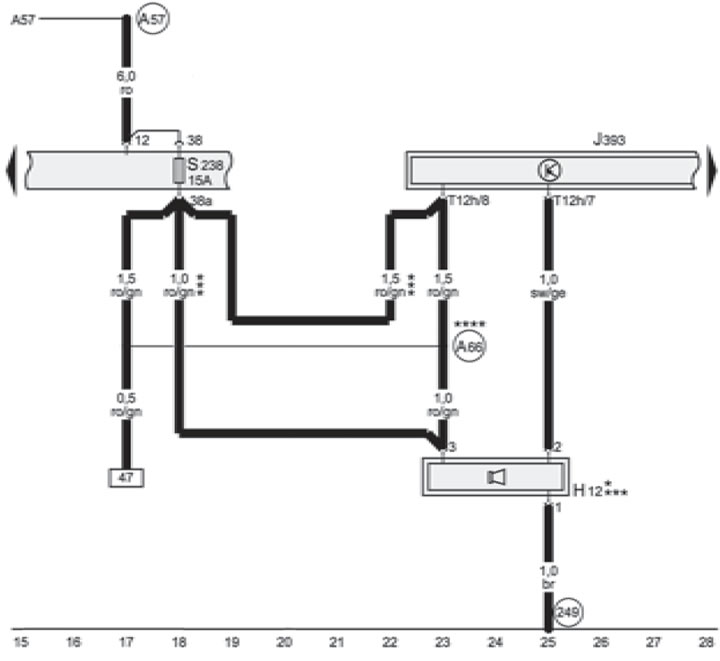

23-2 Цэнтральны блок сістэм забеспячэння камфорту, сірэна

23-2 Цэнтральны блок сістэм забеспячэння камфорту, сірэна
*для мадэляў з супрацьугоннай сістэмай (DWA), акрамя мадэляў з абсталяваннем для ЗША
**для мадэляў з абсталяваннем для ЗША
***акрамя мадэляў з абсталяваннем для ЗША

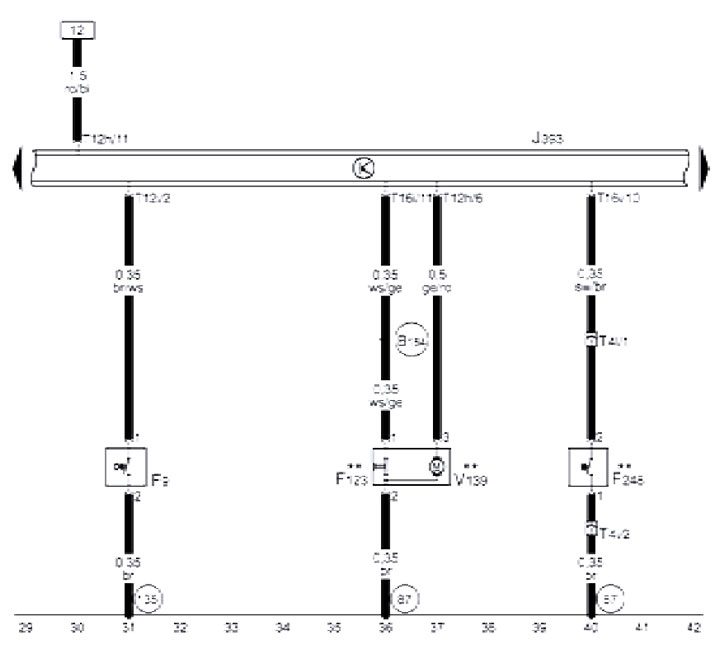

23-3 Папярэджанні аб узведзеным стаяначным тормазе і адкрытым багажным аддзяленні

23-3 Папярэджанні аб узведзеным стаяначным тормазе і адкрытым багажным аддзяленні
*для мадэляў Універсал

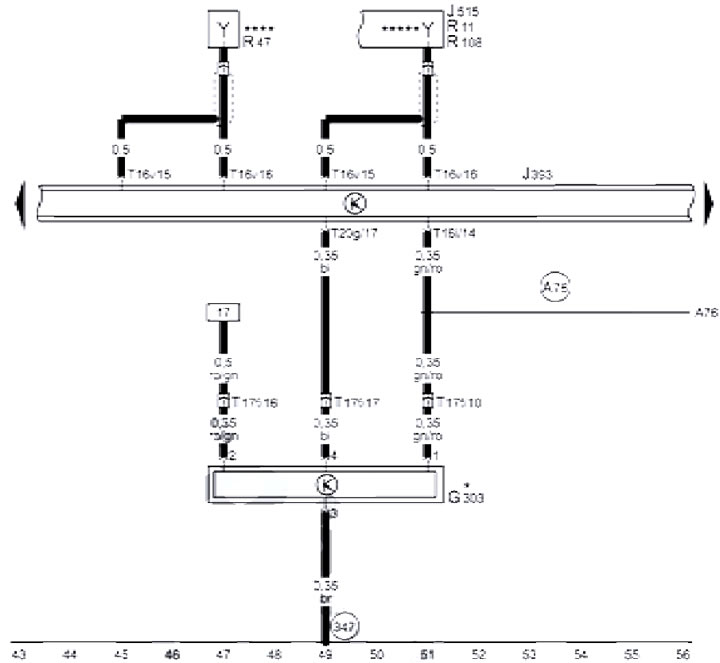

23-4 Дэактывацыя датчыка аб'ёму салона, K-лінія дыягностыкі

23-4 Дэактывацыя датчыка аб'ёму салона, K-лінія дыягностыкі
*для мадэляў з супрацьугоннай сістэмай (DWA), акрамя мадэляў з абсталяваннем для ЗША
**** для мадэляў без аўдыёсістэмы
*****гл. схему аўдыё сістэмы

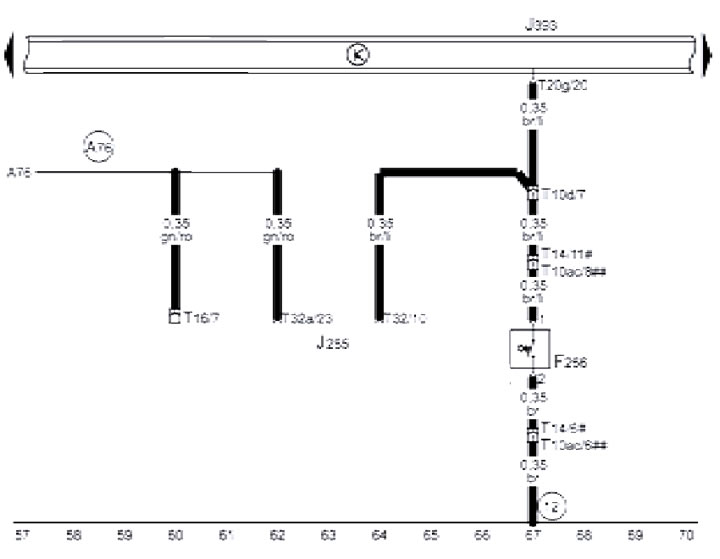

23-5 Кантактны выключальнік капота, дыягнастычны раздым

23-5 Кантактны выключальнік капота, дыягнастычны раздым
#для мадэляў да 2006 г. вып.
##для мадэляў з 2007 г. вып.

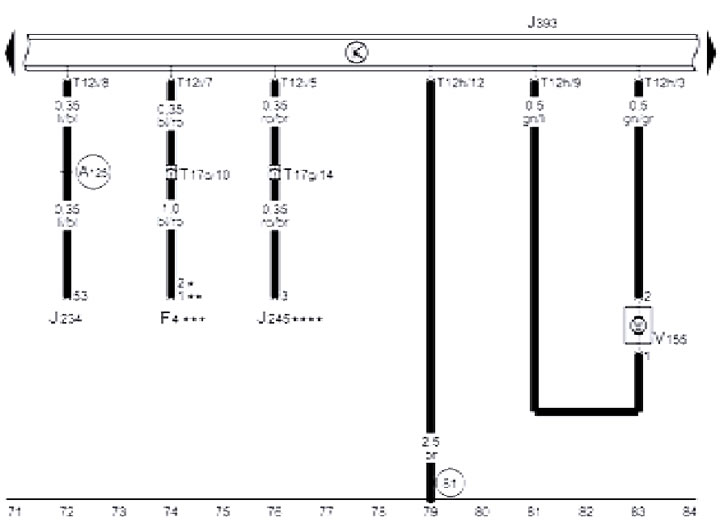

23-6 Замыканне гарлавіны паліўнага бака, блок кіравання SRS, блок кіравання верхнім люкам, Д/У…

23-6 Замыканне гарлавіны паліўнага бака, блок кіравання SRS, блок кіравання верхнім люкам, Д/У ліхтароў задняга ходу
*для мадэляў з 5-ступеністай РКПП (не для ўсіх рухавікоў)
**для мадэляў з 6-ступеністай РАВП (не для ўсіх рухавікоў)
***гл. схему АТ для мадэляў з верхнім люкам

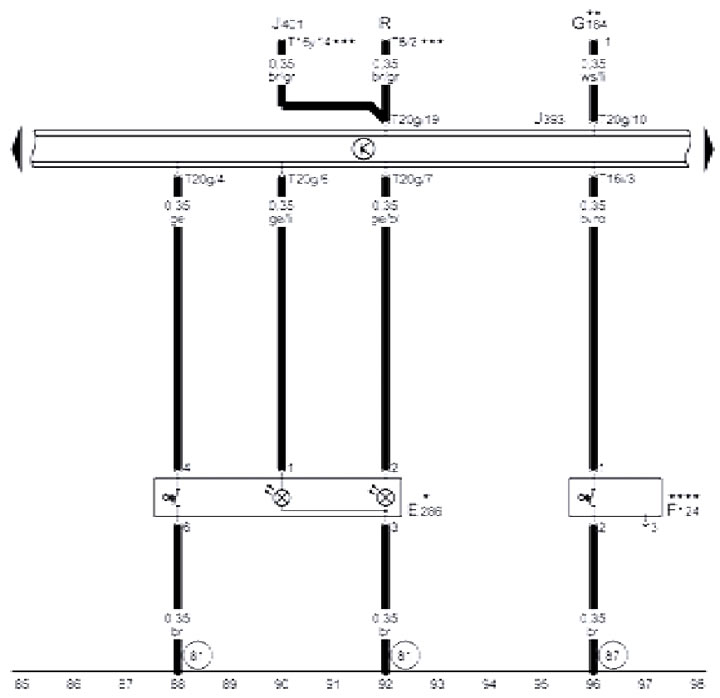

23-7 Задні выключальнік адзінага замка, кантактны выключальнік у цыліндры замка багажнага…

23-7 Задні выключальнік адзінага замка, кантактны выключальнік у цыліндры замка багажнага аддзялення, супрацьугонная сістэма, адзіны замак
*для мадэляў з заднім выключальнікам адзінага замка
**для мадэляў Універсал
***для мадэляў з супрацьугоннай сігналізацыяй (АТА)
****для мадэляў Седан

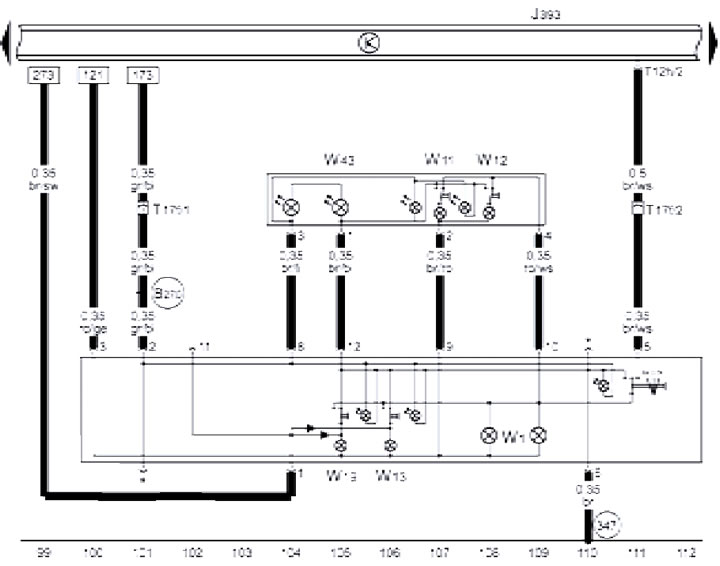

23-8 Унутранае асвятленне, свяцільні для чытання

23-8 Унутранае асвятленне, свяцільні для чытання
* для мадэляў c верхнім люкам

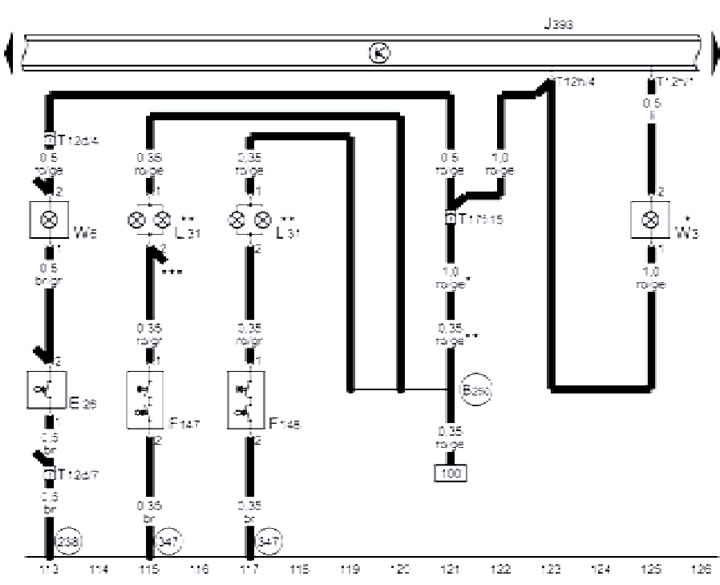

23-9 Падсвятленне касметычных люстэркаў, рэчавай скрыні і багажнага аддзялення

23-9 Падсвятленне касметычных люстэркаў, рэчавай скрыні і багажнага аддзялення
*для мадэляў Універсал
**для мадэляў з падсветкай касметычных люстэркаў
***гл. схему ўніверсальнага пульта ДК

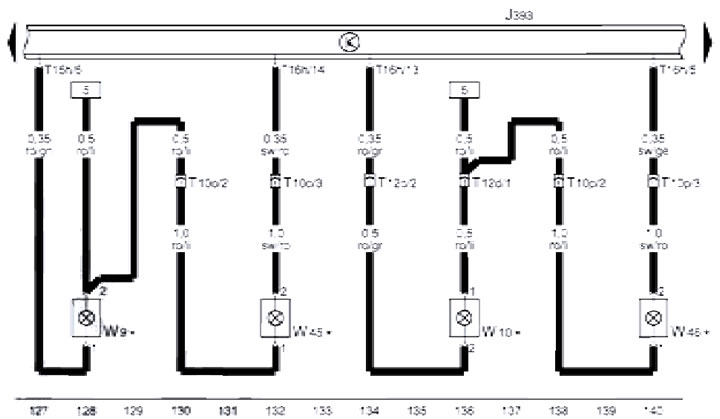

23-10 Падсвятленне нажных студняў

23-10 Падсвятленне нажных студняў
*для мадэляў з пакетам "ўнутранае асвятленне"

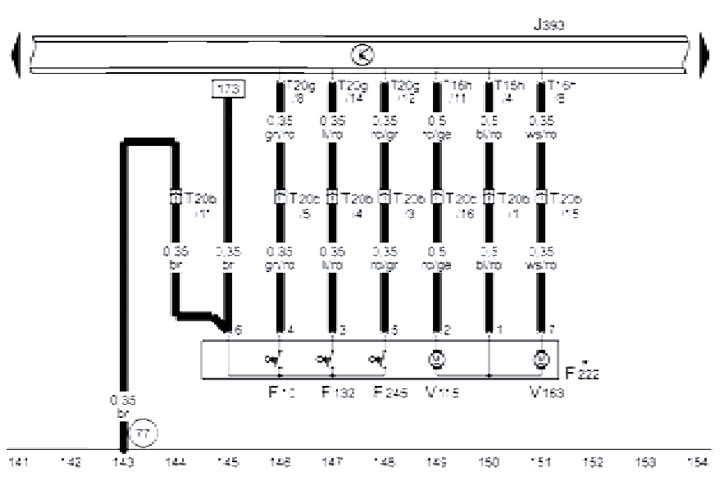

23-11 Задні левы блок адзінага замка для мадэляў з заднімі механічнымі шклапад'ёмнікамі

23-11 Задні левы блок адзінага замка для мадэляў з заднімі механічнымі шклапад'ёмнікамі
*для мадэляў з адзіным замкам і заднімі механічнымі шклапад'ёмнікамі

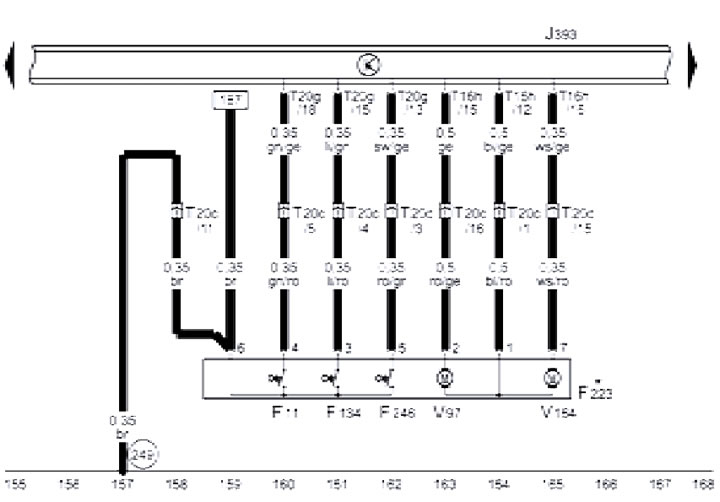

23-12 Задні правы блок адзінага замка для мадэляў з заднімі механічнымі шклапад'ёмнікамі

23-12 Задні правы блок адзінага замка для мадэляў з заднімі механічнымі шклапад'ёмнікамі
* для мадэляў з адзіным замкам і заднім і механічнымі шклапад'ёмнікамі

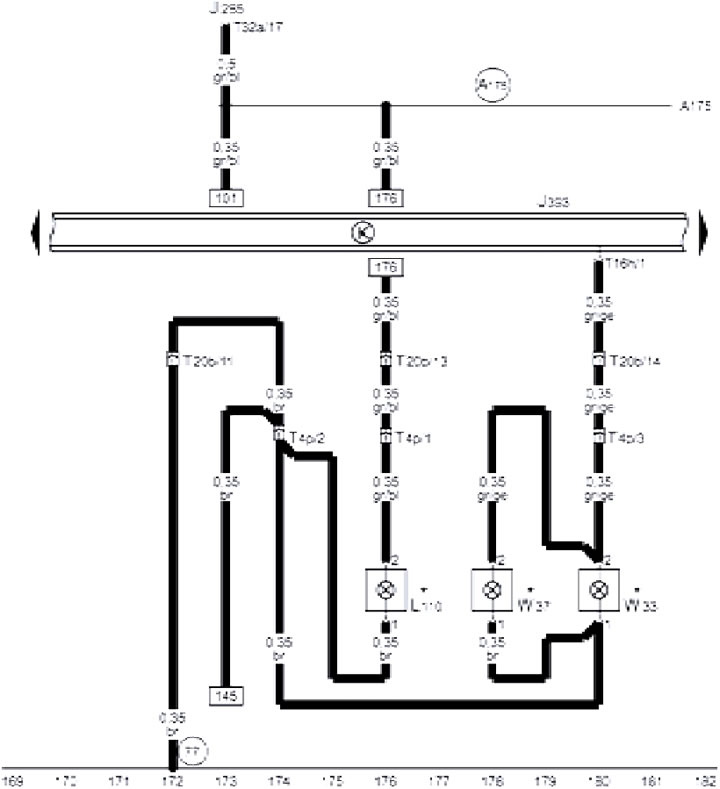

23-13 Падсвятленне левай задняй дзверы і яе парога, папераджальная лямпа левай задняй дзверы на…

23-13 Падсвятленне левай задняй дзверы і яе парога, папераджальная лямпа левай задняй дзверы на мадэлях з механічнымі заднімі шклапад'ёмнікамі
* для мадэляў з пакетам "ўнутранае асвятленне" і механічнымі заднімі шклапад'ёмнікамі

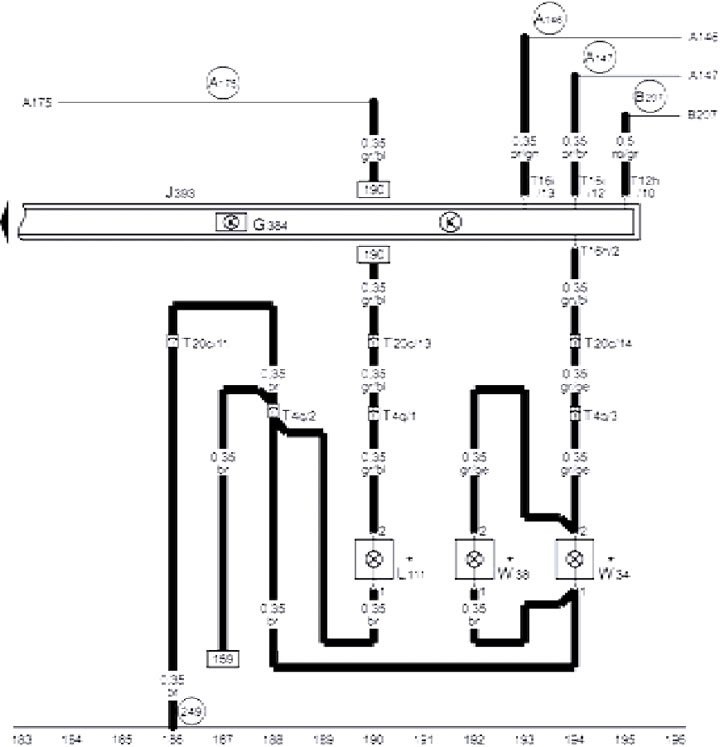

23-14 Падсвятленне правай задняй дзверы і яе парога, папераджальная лямпа правай задняй дзверы на…

23-14 Падсвятленне правай задняй дзверы і яе парога, папераджальная лямпа правай задняй дзверы на мадэлях і з механічнымі заднімі шклапад'ёмнікамі
* для мадэляў з пакетам "ўнутранае асвятленне" і механічнымі заднімі шклапад'ёмнікамі

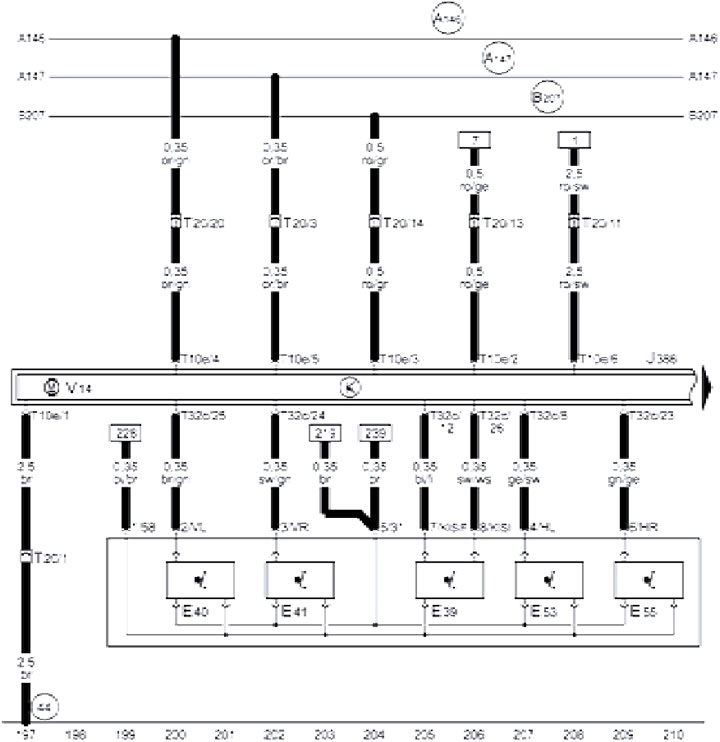

23-15 Пераключальнік шклапад'ёмнікаў у дзверы кіроўцы

23-15 Пераключальнік шклапад'ёмнікаў у дзверы кіроўцы

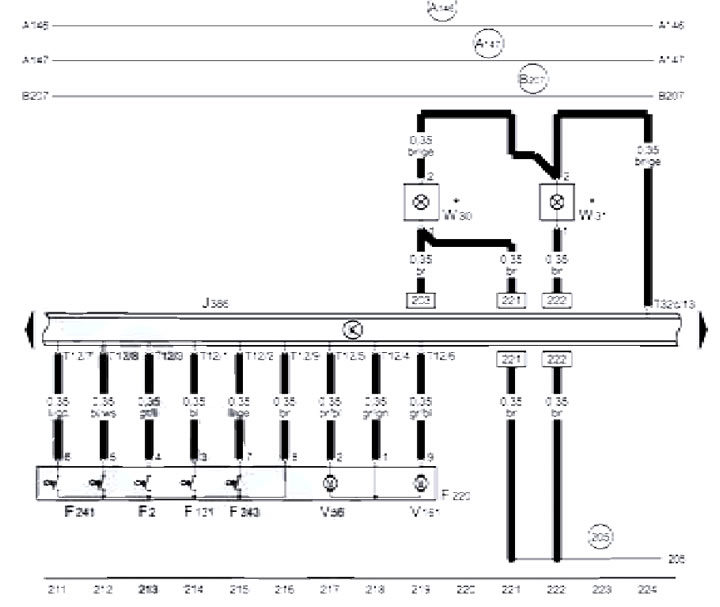

23-16 Падсветка дзвярэй кіроўцы і яе парога, модуль адзінага замка ў дзвярах кіроўцы

23-16 Падсветка дзвярэй кіроўцы і яе парога, модуль адзінага замка ў дзвярах кіроўцы
* для мадэляў з пакетам "ўнутранае асвятленне"

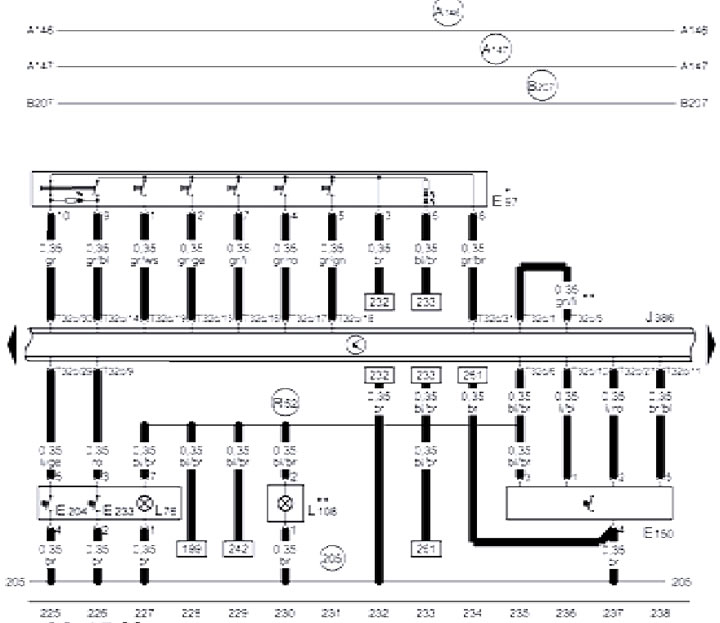

23-17 Модуль памяці становішча сядзенні кіроўцы

23-17 Модуль памяці становішча сядзенні кіроўцы
* для мадэляў з памяццю становішча сядзенні кіроўцы і люстэркаў
** для мадэляў з пакетам "ўнутранае асвятленне"

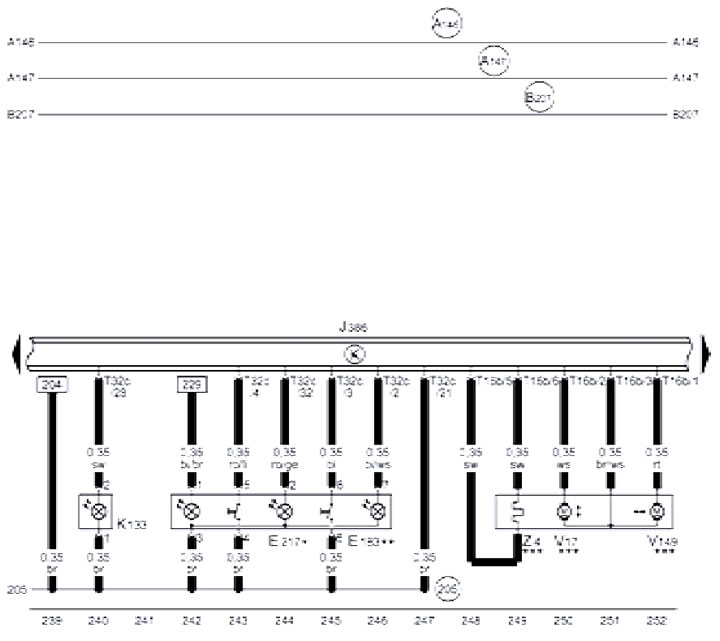

23-18 Рэгуляванне левага вонкавага люстэрка (без складання)

23-18 Рэгуляванне левага вонкавага люстэрка (без складання)

* для мадэляў з супрацьугоннай сістэмай (АТА)
** для мадэляў з выключальнікам датчыка аб'ёму салона для мадэляў без э/прывада складання люстэркаў

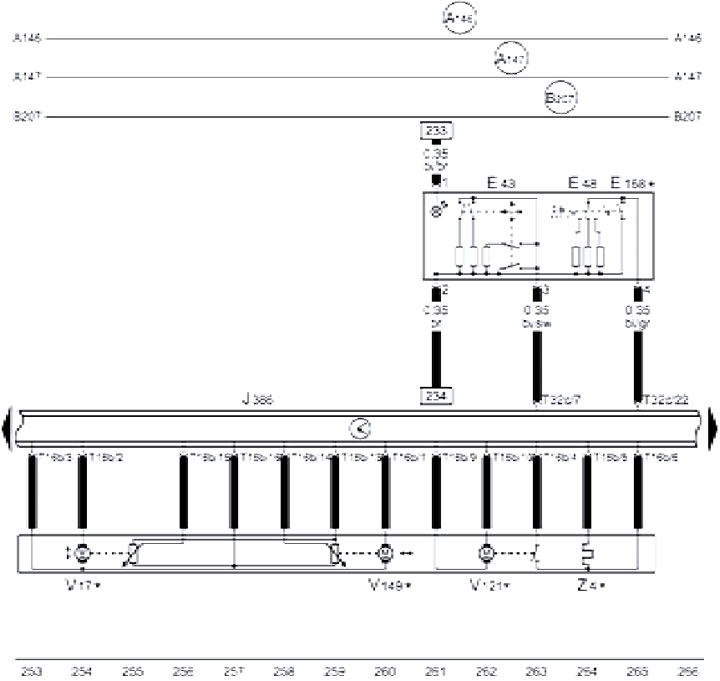

23-19 Рэгуляванне левага люстэрка задняга выгляду з э/прывадам складання, перамыкач

23-19 Рэгуляванне левага люстэрка задняга выгляду з э/прывадам складання, перамыкач
* для мадэляў з э/прывадам складання люстэркаў

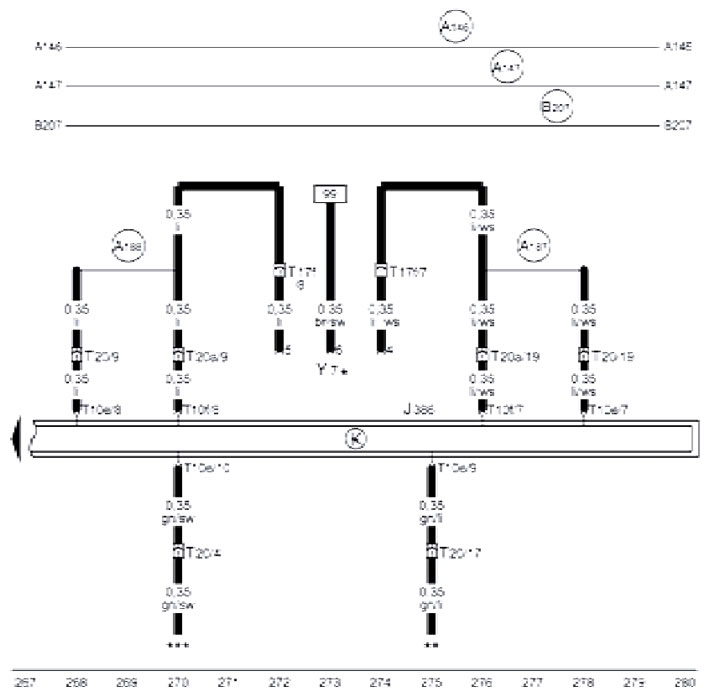

23-20 Салоннае люстэрка з аўтаматычным зацямненнем

23-20 Салоннае люстэрка з аўтаматычным зацямненнем
* для мадэляў з аўтаматычным зацямненнем люстэрка
** гл. схему ўніверсальнага пульта ДК
*** гл. схему памяці сядзенні кіроўцы і люстэркаў

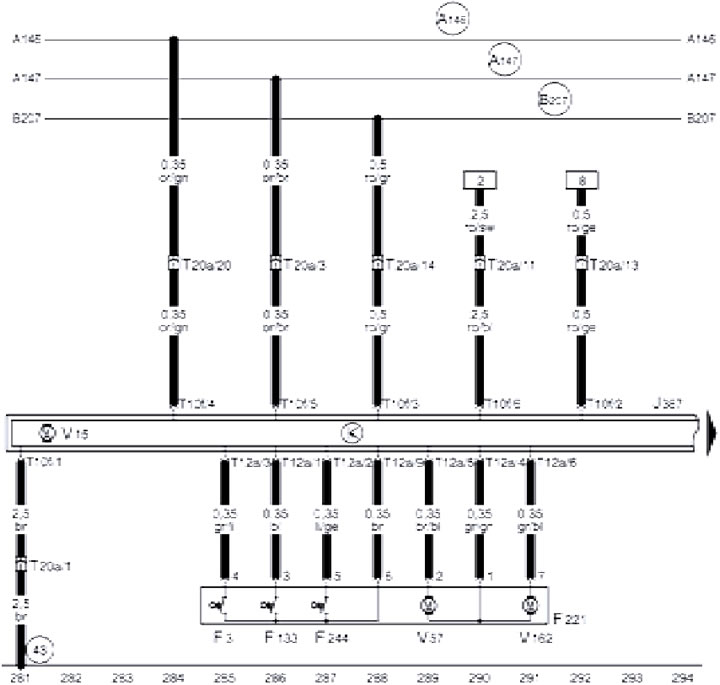

23-21 Модуль адзінага замка на баку пярэдняга пасажыра

23-21 Модуль адзінага замка на баку пярэдняга пасажыра

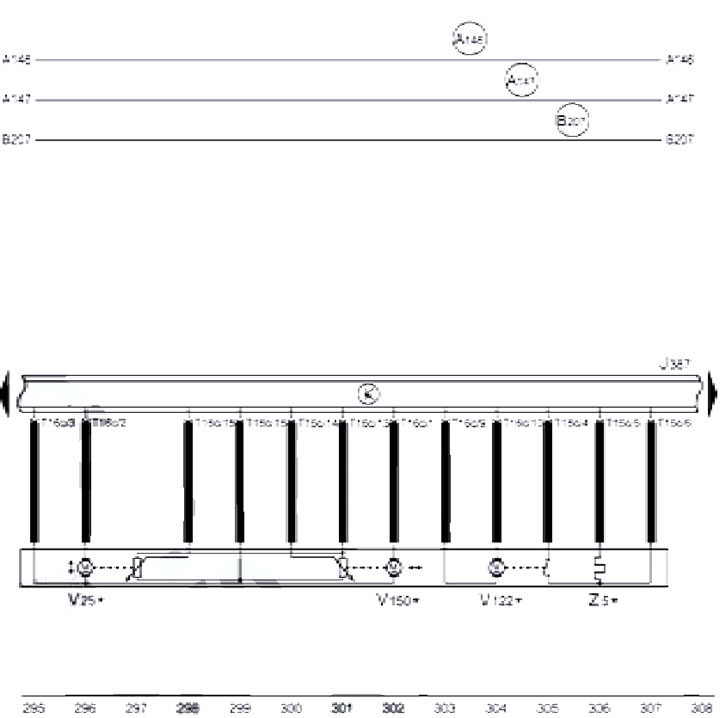

23-22 Рэгуляванне правага люстэрка з функцыяй складання

23-22 Рэгуляванне правага люстэрка з функцыяй складання
* для мадэляў з э/прывадам складання люстэркаў

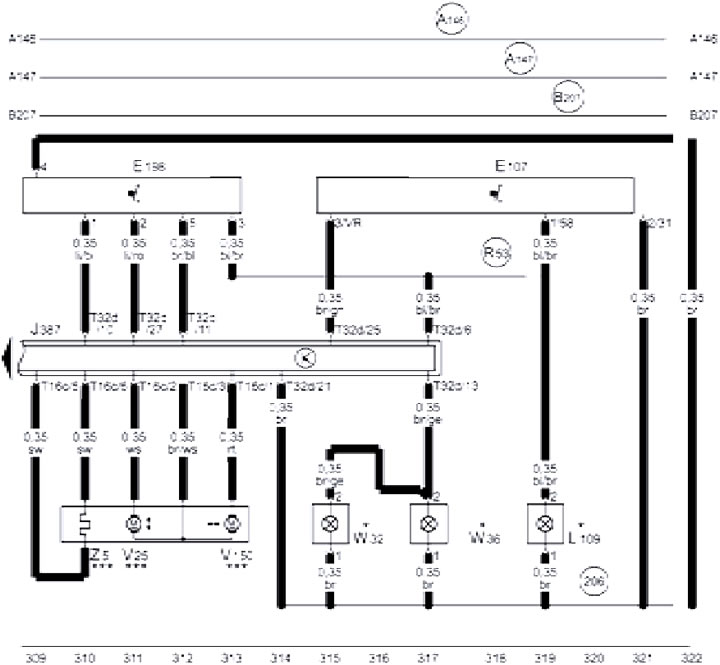

23-23 Рэгуляванне правага люстэрка без функцыі складання, перамыкач у пасажырскіх дзвярах

23-23 Рэгуляванне правага люстэрка без функцыі складання, перамыкач у пасажырскіх дзвярах
* для мадэляў з пакетам "ўнутранае асвятленне"
*** для мадэляў без э/прывадам складання люстэркаў

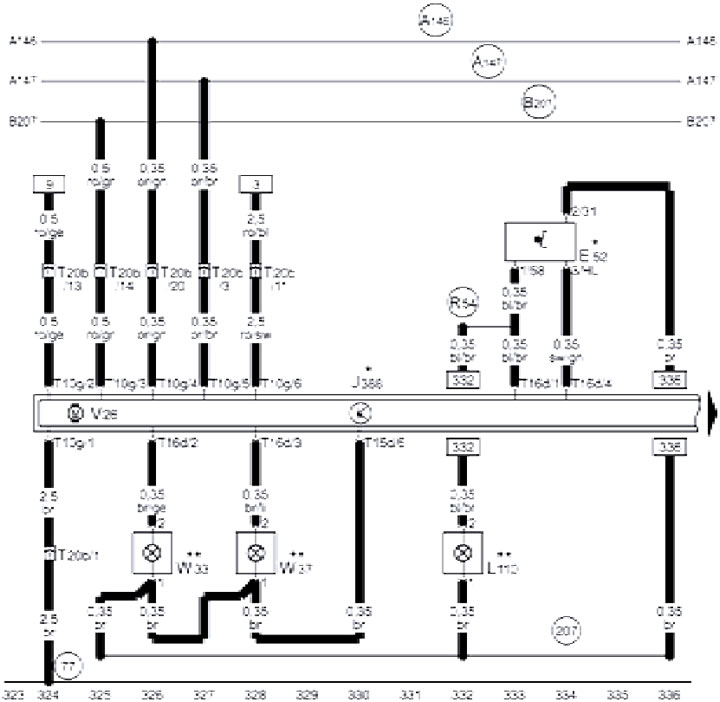

23-24 Э/матор задн. леў. шклапад'ёмнікі, асвятленне парога задн. леў. дзверы, блок кіравання ў…

23-24 Э/матор задн. леў. шклапад'ёмнікі, асвятленне парога задн. леў. дзверы, блок кіравання ў задн. леў дзверы мадэляў з э/прывадам задніх шклапад'ёмнікаў
* для мадэляў з э/прывадам задніх шклапад'ёмнікаў
** для мадэляў з пакетам "унутранае асвятленне" і э/прывадам задніх шклапад'ёмнікаў

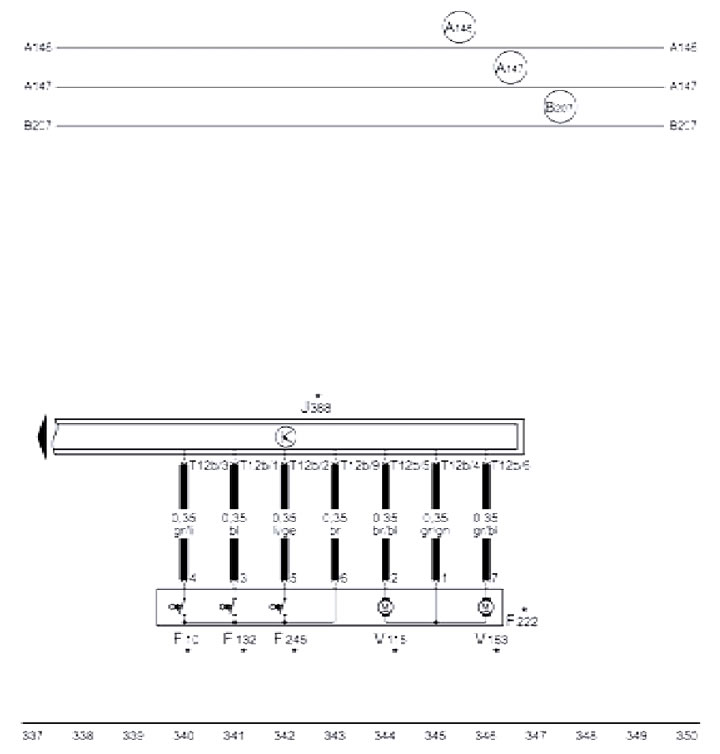

23-25 Задні левы модуль адзінага замка мадэляў з э/прывадам задніх шклапад'ёмнікаў

23-25 Задні левы модуль адзінага замка мадэляў з э/прывадам задніх шклапад'ёмнікаў
*для мадэляў з э/прывадам задніх шклопад'ёмнікаў

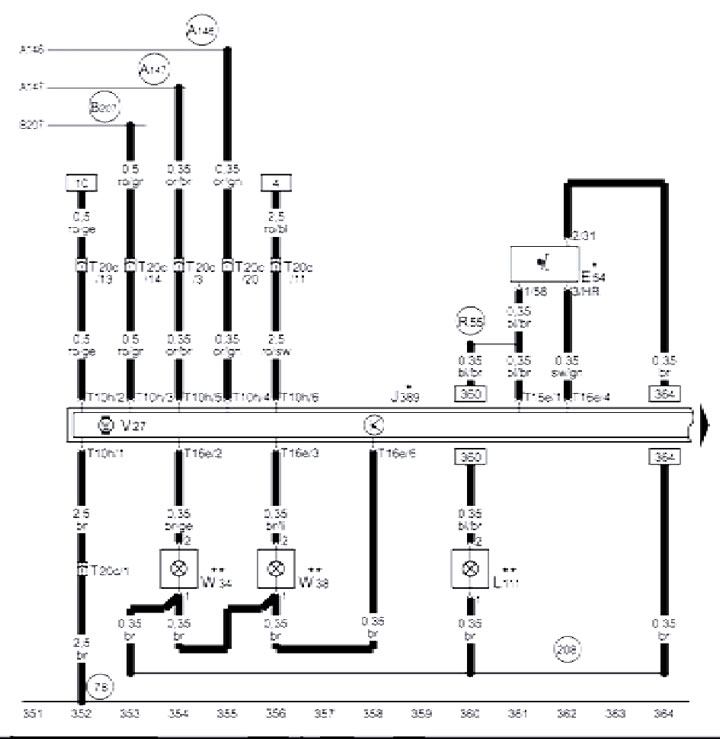

23-26 Э/матор задн. правоў. шклапад'ёмнікі, падсвятленне парога задн. правоў, дзверы, блок…

23-26 Э/матор задн. правоў. шклапад'ёмнікі, падсвятленне парога задн. правоў, дзверы, блок кіравання задн. правоў, дзверы мадэляў з э/прывадам задн. шклопад'ёмнікаў
*для мадэляў з э/прывадам задніх шклопад'ёмнікаў
**для мадэляў з пакетам "унутранае асвятленне" і э/прывадам задніх шклапад'ёмнікаў

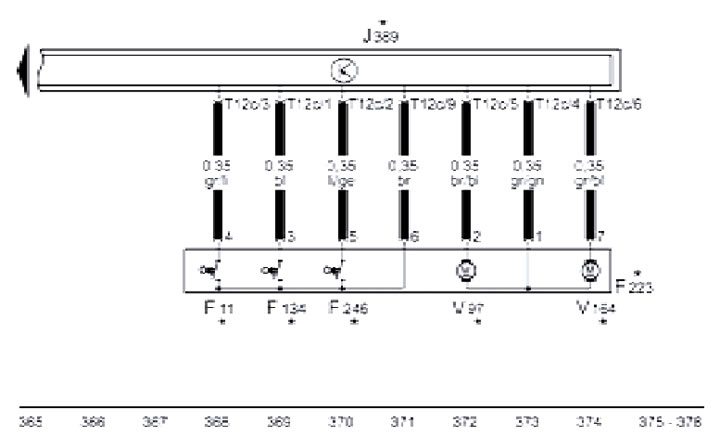

23-27 Задні правы модуль адзінага замка мадэляў з э/прывадам задніх шклопад'ёмнікаў для мадэляў з…

23-27 Задні правы модуль адзінага замка мадэляў з э/прывадам задніх шклопад'ёмнікаў для мадэляў з э/прывадам задніх шкло пад'ёмнікаў
Артыкул праверыў аўтаэксперт Цімур Бажэнаў
