Апускное шкло перадпакояў дзверы
Зняцце
1. Апусціце шкло да сярэдзіны, пасля чаго адлучыце провад "масы" ад акумулятара.
2. Зніміце панэль абіўкі дзвярэй і водаадбівальную мембрану, як апісана ў параграфе 17.
3. Абвядзіце маркерам вакол заціскаў шкла, каб аблегчыць зваротную ўстаноўку.

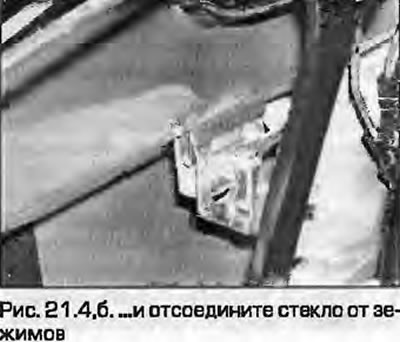

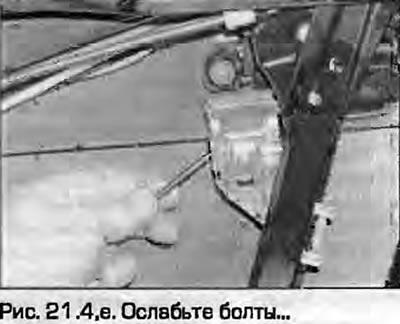

4. Прыслабце балты і адлучыце шкло ад заціскаў (мал. 21.4, а, б).
 |
 |

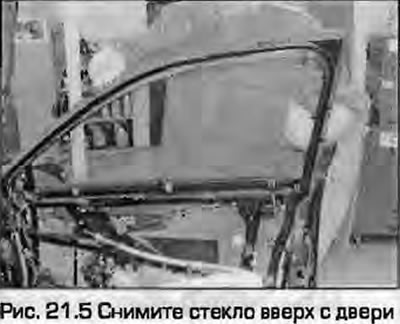

5. Зніміце шкло ўверх з дзвярэй (мал. 21.5).
Ўстаноўка
6. Усталёўка - зваротная працэдура.
Апускное шкло задняй дзверы

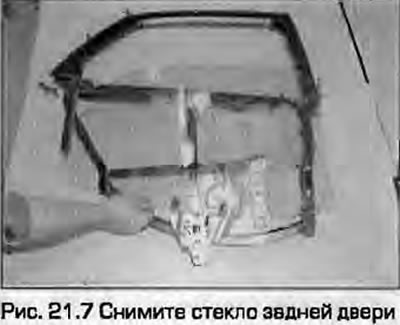

7. Зніміце карэтку шклапад'ёмніка з задняй дзверы, як апісана далей Прыслабце заціскі і зніміце шкло, як апісана вышэй (мал. 21.7).
Карэтка шклапад'ёмніка
Зняцце
8. Апусціце шкло напалову, адлучыце провад "масы" ад акумулятара.
9. Зніміце панэль абіўкі дзвярэй і водаадбівальную мембрану - гл. параграф 17.
10. Адлучыце раз'ём праводкі ад матора шклапад'ёмніка (калі прадугледжаны), вызваліце праводку ад карэткі шклапад'ёмніка.
11. Маркерам адзначце становішча клінаватага рэгулятара ў адносінах да дзвярэй і карэтцы. Рэгулятар усталяваны паміж ніжнім пярэднім краем дзвярэй і карэткай.

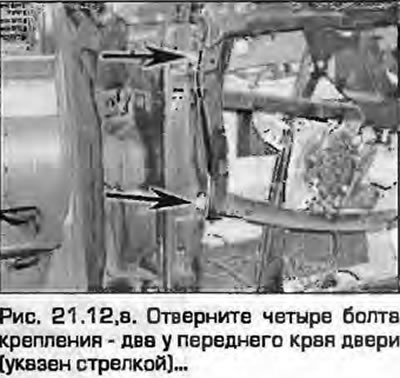

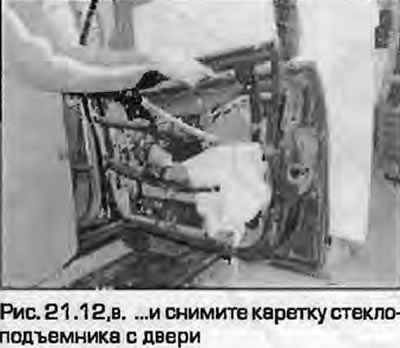

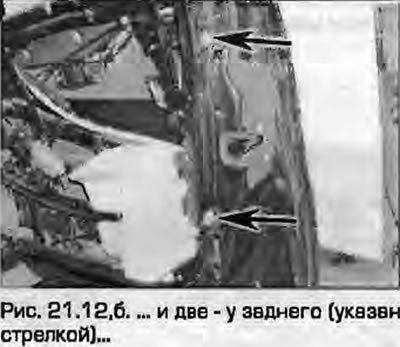

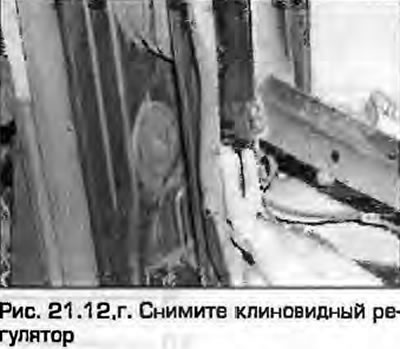

12. Адкруціце чатыры ніта мацавання (два ў пярэдняга краю дзвярэй і два - у задняга) і зніміце карэтку шклопад'ёмнікасдзверы. Зніміце клінаваты рэгулятар (мал. 21.12, а-г).
 |
 |
 |
 |
13. Пакладзіце карэтку шклапад'ёмніка на чысты стол.

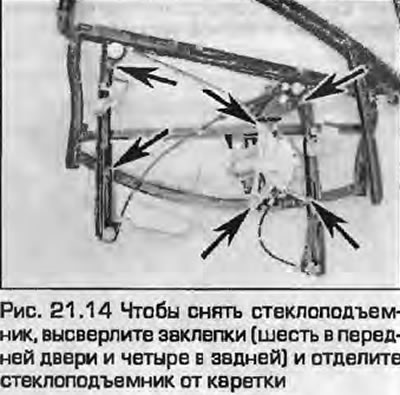

14. Каб зняць шклопад'ёмнік, высвідруйце заклёпкі (шэсць у пярэдніх дзвярах і чатыры ў задняй) і адчэпіце шклапад'ёмнік ад карэткі (мал. 21.14).
Ўстаноўка
15. Устаноўка - зваротная працэдура. Звярніце ўвагу на наступнае:
- а) Усталюйце новыя заклёпкі.
- б) Усталёўваючы карэтку, усталюеце клінаваты рэгулятар, выкарыстаючы папярэдне нанесеныя пазнакі, каб захаваць усталёўку шкла па стаўленні да стойкі "У" і лініі даху.
- в) Праверце, што трос кіравання ўнутранай ручкі прайшоў паміж накіроўвалым жолабам і вертыкальнай часткай карэткі.
- г) Зацягвайце разьбовыя злучэнні загаданымі момантамі.
