Ремонт и техническое обслуживание тормозных систем

Неисправности тормозных систем автомобилей

Основные признаки неисправности рабочей тормозной системы автомобиля: недостаточная эффективность торможения; увеличенный свободный или рабочий ход тормозной педали; неполное растормаживание колес; сильный нагрев дисков и тормозных барабанов; увеличение усилия, прилагаемого к тормозной педали; занос или увод автомобиля при торможении; скрип или вибрация тормозных механизмов колес; самопроизвольное торможение при работающем двигателе.

Недостаточная эффективность торможения обнаруживается по возрастанию тормозного пути при дорожных испытаниях либо при испытании на тормозном стенде (см. пп. «Проверка технического состояния тормозных систем»). В соответствии с Правилами дорожного движения рабочая тормозная система легкового автомобиля при однократном нажатии на педаль его привода должна обеспечивать равномерное затормаживание всех колес на сухом горизонтальном участке дороги с чистым цементным или асфальтобетонным покрытием на пути не более 14,5 м при начальной скорости 40 км/ч.

Причинами слабого действия тормозов могут быть подтекание жидкости из гидравлического привода или попадание в него воздуха, попадание масла или смазки на фрикционные накладки тормозных колодок через сальники ступиц колес или полуосей вследствие их изнашивания или переполнения смазкой ступиц колес, попадание на накладки тормозной жидкости из колесных цилиндров, нарушение зазоров в колесных тормозных механизмах вследствие изнашивания фрикционных накладок, заклинивание поршней в колесных цилиндрах, перегрев тормозных механизмов. Попадание в систему гидропривода воздуха вызывает снижение усилия нажатия на педаль при торможении («мягкая педаль»), при этом торможение происходит только при двух-трехкратном нажатии на педаль.



Для устранения этих неисправностей заменяют изношенные детали, промывают и протирают фрикционные накладки и тормозные барабаны, подтягивают соединения, доводят до нормы количество жидкости в системе и удаляют из нее воздух («прокачивают» тормозную систему).

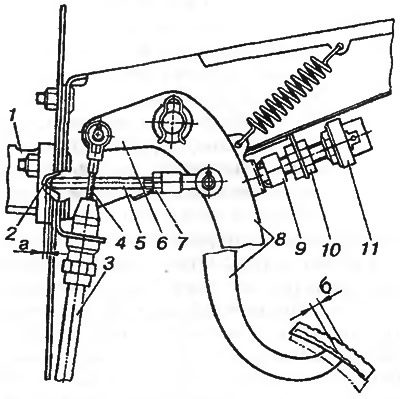

Увеличенный свободный ход тормозной педали устраняют регулировкой. На автомобилях ВАЗ и ЗАЗ-1102 свободный ход регулируют перемещением выключателя стоп-сигнала. Для этого отпускают гайки 10 (рис. 280) крепления выключателя, производят необходимое перемещение наконечника 9 выключателя и затягивают гайки. Свободный ход тормозной педали на автомобилях ВАЗ должен составлять 3...5 мм, а на автомобиле ЗАЗ-1102 — 3...7 мм. Если выключатель окажется излишне приближен к педали, то она не будет полностью возвращаться в исходное положение и между штоком и поршнем главного тормозного цилиндра не будет зазора, что приведет к неполному растормаживанию колес.





В случае невозможности восстановить свободный ход педали с помощью перемещения выключателя стоп-сигнала на автомобилях ВАЗ необходимо несколько ввернуть регулировочный болт 4 (см. рис. 143) штока 1 вакуумного усилителя. Для этого на снятом усилителе регулируют выступание регулировочного болта 4 относительно плоскости крепления фланца главного цилиндра. Этот размер должен составлять 1,05...1,25 мм. На автомобиле ЗАЗ-1102 в этом случае регулируют зазор а=0,3...0,9 мм между толкателем 5 (см. рис. 280) и поршнем 2. Зазор регулируют вращением толкателя 5 при отпущенной контргайке 7. После регулировки необходимо затянуть контргайку, удерживая толкатель.

На автомобилях АЗЛК-2141, -21412 и ИЖ-21251 регулируется исходное положение педали тормоза путем изменения длины толкателя 16 (см. рис. 144) вакуумного усилителя. Необходимость в такой регулировке обычно возникает после проведения ремонтных работ, связанных с демонтажом тормозной педали или вакуумного усилителя. При регулировке необходимо обеспечить расстояние 15...20 мм от пола кузова до выжатой до упора педали при незаполненой жидкостью тормозной системе. Изменение положения педали достигается ввертыванием толкателя 16 вакуумного усилителя в вилку 14, соединенную с педалью при отвернутой контргайке 15, которую после регулировки необходимо надежно затянуть.

Увеличенный рабочий ход тормозной педали может быть следствием: недостаточного уровня тормозной жидкости в наполнительном бачке; нарушения герметичности тормозной системы; попадания воздуха в систему, увеличения зазора между колодками и тормозным барабаном; изнашивания фрикционных накладок колодок, тормозного диска или барабана; повреждения резиновых уплотнителей в главном тормозном цилиндре.



Для устранения этой неисправности проверяют уровень тормозной жидкости в наполнительном бачке. Он должен быть у втомоби-лей ВАЗ-2109, АЗЛК-2141, -21412 и ИЖ-21251 ближе к отметке МАХ, а у автомобилей ЗАЗ-1102 и ВАЗ-2105 — на высоте нижнего края заливной горловины бачка главного тормозного цилиндра. Постепенное понижение уровня жидкости при отсутствии ее подтекания связано с изнашиванием накладок колодок тормозных механизмов. Понижение уровня жидкости до метки MIN косвенно свидетельствует об их предельном износе (при отсутствии подтекания тормозной жидкости).

Обнаруженное нарушение герметичности системы (течи) надо немедленно устранить. Если жидкость из бачка убывает, а мест подтекания ее не обнаружено, то вероятной причиной этого является нарушение уплотнения главного тормозного цилиндр со стороны вакуумного усилителя. При этом тормозная жидкость может проникнуть в камеру усилителя и в дальнейшем всасываться в двигатель. Для проверки следует отсоединить от всасывающей трубы двигателя вакуумный шланг усилителя, вынуть из крышки усилителя вакуумный клапан и осмотреть его. При наличии указанного дефекта на клапане будут ясно видны следы тормозной жидкости. Для устранения этой неисправности потребуется разборка главного тормозного цилиндра.

Так как у рассматриваемых автомобилей колесные тормозные цилиндры обеспечивают автоматическую регулировку зазора между фрикционными накладками и тормозными барабанами или дисками, то увеличение зазора свидетельствует о неисправности колесных цилиндров. Для приведения в действие автоматики регулирования (чтобы поршни колесных цилиндров подвинули упорные кольца) необходимо при движении вперед со скоростью 30 км/ч на сухом шоссе 5—6 раз резко нажать на тормозную педаль, а затем сделать несколько резких торможений, двигаясь задним ходом. Если этот способ не устраняет неисправность, надо снять колесные цилиндры, разобрать и проверить их, а при необходимости заменить.



Неполное растормаживание колес может быть вызвано отсутствием свободного хода тормозной педали, заеданием поршней в главном или колесных цилиндрах, обрывом или ослаблением стяжных пружин колодок, срывом фрикционных накладок, неправильной установкой поршней в колесных цилиндрах, заеданием плавающих пальцев тормозных механизмов передних колес. Неполное растормаживание одновременно всех колес возможно из-за нарушения регулировки или неисправности вакуумного усилителя. Неполное растормаживание тормозных механизмов задних колес может быть вызвано неправильной регулировкой привода стояночной тормозной системы.

Данные неисправности устраняются при выполнении соответствующих регулировок или заменой неисправных деталей.

Сильный нагрев дисков и тормозных барабанов возникает вследствие неполного растормаживания колес.

Увеличение усилия, прилагаемого к педали при торможении, может быть вызвано неисправностью вакуумного усилителя (засорением воздушного фильтра усилителя, заеданием корпуса клапана из-за разбухания диафрагмы, повреждением или неплотным креплением вакуумного шланга, соединяющего усилитель с выпускным трубопроводом двигателя), а также разбуханием уплотнителей тормозных цилиндров из-за попадания в тормозную жидкость бензина, минеральных масел и т.п.

Для проверки вакуумного усилителя при неработающем двигателе надо нажать 5—6 раз на тормозную педаль и, оставив ее в нажатом положении, запустить двигатель. При исправном усилителе тормозная педаль при пуске двигателя должна продвинуться вперед. Если этого не происходит, следует подтянуть крепление вакуумного шланга к выпускной трубе двигателя и промыть воздушный фильтр усилителя. Если и это не даст результата, усилитель подлежит замене или ремонту. Кроме того, производится проверка вакуумного усилителя на герметичность. Для этого через 2—3 мин после остановки двигателя нужно несколько раз нажать на педаль тормоза. Во время второго-третьего нажатия должен быть слышен шум воздуха, входящего в усилитель.



При разбухании уплотнителей тормозных цилиндров надо тщательно промыть всю систему изопропиловым спиртом или тормозной жидкостью той же марки, что используется в системе, заменить уплотнители и жидкость, после чего прокачать систему.

Занос или увод автомобиля при торможении происходит из-за заклинивания поршня колесного цилиндра, закупоривания какого-либо трубопровода вследствие вмятины или засорения, загрязнения или замасливания дисков, барабанов и накладок, неправильной регулировки привода регулятора давления или его неисправности, нарушения углов установки передних колес и разного давления в шинах одной оси. Для устранения неисправностей надо заменить поврежденные детали, заменить или прочистить трубопровод с последующей прокачкой тормозов, очистить детали тормозных механизмов, отрегулировать привод регулятора давления, проверить установку передних колес, довести давление в шинах до нормы.

Скрип или вибрация тормозных механизмов колес возможны при ослаблении стяжной пружины колодок тормозного механизма заднего колеса, овальности тормозных барабанов, замасливании фрикционных накладок, чрезмерном биении тормозного диска или неравномерном его изнашивании. Неисправность устраняют заменой стяжной пружины, расточкой и шлифовкой тормозного барабана или диска, зачисткой накладок металлической щеткой и их промывкой моющими средствами (предварительно надо устранить причину попадания смазки на тормозные колодки), заменой тормозных колодок.

Самопроизвольное торможение при работающем двигателе может быть вызвано неисправностью вакуумного усилителя, а также засорением или перекрытием компенсационных отверстий главного тормозного цилиндра (у автомобилей АЗЛК-2141, -21412 и ИЖ-21251).



Неисправный вакуумный усилитель подлежит замене или ремонту.

Для определения засорения или перекрытия компенсационных отверстий главного тормозного цилиндра автомобилей АЗЛК-2141, -21412 и ИЖ-21251 нужно снять бачок главного цилиндра и мягкой проволокой с затупленным концом прощупать кромки манжет через компенсационные отверстия. Если кончик проволоки, не встречая упругого сопротивления, проходит на глубину более 2 мм, то отверстие не перекрыто кромкой манжеты. Если проволока, вставленная в компенсационное отверстие, встретила упругое сопротивление, надо отъединить главный цилиндр от усилителя. Освобождение компенсационного отверстия после этого указывает на неправильную регулировку усилителя. Если компенсационные отверстия после отъединения усилителя остались перекрытыми кромками манжет, надо снять и разобрать главный цилиндр. Причинами описанного дефекта могут быть разбухание манжет главного цилиндра, загрязнение зеркала главного цилиндра, поломка возвратной пружины.

Основные признаки неисправности стояночной тормозной системы: снижение эффективности затормаживания задних колес стояночной тормозной системой (автомобиль не удерживается ручным тормозом при остановке на уклоне), а также притормаживание задних колес при отпущенной рукоятке ручного тормоза (ухудшение наката, нагрев тормозных барабанов и дисков колес).

Снижение эффективности стояночной тормозной системы может быть вызвано растяжением или обрывом тросов привода, износом тормозных колодок задних колес, а также нарушением регулировки стояночной системы. Устранение неисправности осуществляется регулировкой или ремонтом стояночной тормозной системы (заменой вытянутых или оборванных тросов привода, заменой тормозных колодок задних колес).



Притормаживание задних колес может быть вызвано заеданием тросов привода либо неисправной регулировкой стояночной системы после ремонта. В этом случае необходимо устранить заедание или отрегулировать стояночную тормозную систем}'.

Проверка технического состояния тормозных систем

Проверка технического состояния тормозных систем на автомобиле производится при дорожных испытаниях по эффективности торможения (по тормозному пути или максимальному замедлению) или при испытаниях на тормозных стендах по величине тормозных сил.

При дорожных испытаниях величина тормозного пути автомобиля определяется при затормаживании колес автомобиля, движущегося со скоростью 40 км/ч на горизонтальном участке дороги с ровным, сухим, чистым цементно- или асфальтобетонным покрытием. Тормозной путь, замеренный с помощью «пятого колеса» или каким-либо другим способом, должен быть не более 16,2 м для легковых автомобилей с полной массой и 14,5 м для автомобилей в снаряженном состоянии с учетом массы водителя.

Максимальное замедление определяется при таких же условиях испытаний с помощью специального прибора-деселерометра, работа которого основана на принципе перемещения маятника. Величина перемещения маятника пропорциональна замедлению при торможении автомобиля. Деселерометр крепится к лобовому или боковому стеклу с помощью присосок. Установившееся замедление должно составлять для легковых автомобилей с полной массой не менее 5,2 м/с², а для автомобилей в снаряженном состоянии с учетом массы водителя — не менее 6,1 м/с².

Одновременность действия тормозных механизмов правых и левых колес автомобиля при дорожных испытаниях оценивается тем, что для сохранения прямолинейного направления в процессе торможения водитель не должен исправлять траекторию движения с помощью рулевого управления. В связи с тем, что при дорожных испытаниях объективная оценка работы тормоза каждого колеса и одновременности их срабатывания затруднена, для более точного определения характера и места неисправности в тормозной системе автомобиля производится диагностирование ее состояния путем испытаний на специальных диагностических постах, оборудованных роликовыми стендами (рис. 281).

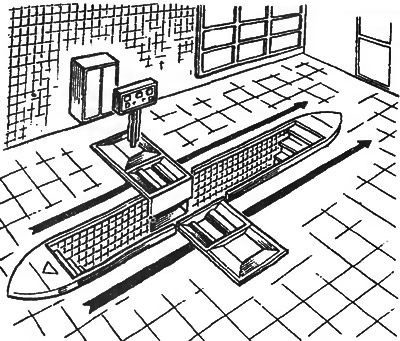

При стендовых испытаниях автомобиль устанавливают испытуемыми колесами (передними или задними) на ролики стенда, надежно затормаживают свободные колеса упорными башмаками, включают нейтральную передачу, заводят двигатель (для обеспечения работы вакуумного усилителя), подсоединяют датчик измерения усилия на тормозную педаль и, вращая ролики стенда при помощи электродвигателей, определяют по приборам тормозные силы на каждом колесе.

При отпущенной педали тормоза измеряют тормозные силы, вызванные сопротивлением качению колес, составляющие для легковых автомобилей 50... 200Н. При большей величине тормозных сил выявляют причину подтормаживания колеса (заедание поршней рабочих цилиндров, перезатяжка ступиц колес и т.п.).

При постепенном нажатии на педаль тормоза измеряют тормозные силы до момента блокировки колес. При определении тормозных сил колес при нажатой педали тормоза разность их для правого и левого колес одной оси не должна превышать 20%. Ритмичные колебания величины тормозной силы при затормаживании колес свидетельствуют о деформации или неравномерном износе дисков колес, эллипсности или несоосности тормозных барабанов, неравномерности износа шин и др.

При растормаживании колес (отпускании педали) тормозные силы должны снизиться до указанной выше величины сопротивления качению колес, в противном случае необходимо определить причину их подтормаживания.

Аналогичным образом проверяют эффективность тормозов колес другой оси. Разность между интервалами времени срабатывания тормозов колес передней и задней оси не должна превышать 20% (от большей величины времени срабатывания).

По результатам всех измерений определяется эффективность тормозов, которая характеризуется отношением суммы тормозных сил всех колес автомобиля к его массе и должна быть не менее 80% при отличном состоянии, 70...80% — при хорошем состоянии и 60...70% — при удовлетворительном состоянии рабочей тормозной системы автомобиля.

Проверка ручного (стояночного) тормоза производится с постепенным перемещением его рычага до достижения начала блокирования колес. Перемещая рычаг тормоза, подсчитывают количество щелчков храпового механизма для того, чтобы проверить правильность регулировки привода. Одновременно проверяют эффективность торможения и равномерность действия привода. Технически исправный ручной тормоз должен обеспечивать тормозные силы на обоих колесах, сумма которых должна составлять не менее 25% от полной массы автомобиля.

Помимо вышеуказанных испытаний производится тщательный осмотр состояния элементов тормозных систем автомобиля — трубопроводов, гибких шлангов, их креплений и соединений снизу автомобиля. Для обеспечения надежной работы тормозов и предупреждения внезапных отказов рабочей тормозной системы при осмотре необходимо учитывать следующие требования:

• металлические трубопроводы не должны иметь забоин, царапин, потертостей, активных очагов коррозии и должны быть расположены вдали от острых кромок, которые могут их повредить;
• тормозные шланги не должны иметь видимых невооруженным глазом трещин на наружной оболочке и следов перетирания, они не должны соприкасаться с минеральными маслами и смазками, растворяющими резину (сильным нажатием на тормозную педаль надо проверить, не появятся ли на шлангах вздутия, свидетельствующие об их непригодности);
• все скобы крепления трубопроводов должны быть целы и хорошо затянуты (ослабление крепления или разрушение скоб приводит к вибрации трубопроводов, вызывающей их поломку);
• не допускается утечка жидкости из соединений главного цилиндра с бачком и из штуцеров. При необходимости надо заменить втулки бачка и затянуть штуцеры, не подвергая трубопроводы деформации.

Обнаруженные при осмотре неисправности необходимо устранить с заменой поврежденных деталей новыми.

Ремонт рабочих тормозных систем легковых автомобилей

Ремонт рабочих тормозных систем легковых автомобилей включает в себя следующие основные работы: ремонт или замена тормозных механизмов передних и задних колес, главного тормозного цилиндра, регулятора давления, а также удаление воздуха из системы гидропривода («прокачка») тормозов.

Вакуумные усилители тормозов автомобилей ВАЗ ремонту не подлежат. Вакуумные усилители автомобилей АЗЛК-2141, -21412 и ИЖ-21251 могут ремонтироваться с полной разборкой и заменой вышедших .из строя деталей. Однако ввиду высокой трудоемкости такого ремонта и необходимости применения при его выполнении специальных инструментов и приспособлений для разборки-сборки и контроля, вышедшие из строя вакуумные усилители этих автомобилей обычно также заменяют в сборе.

Ремонт дисковых тормозных механизмов передних колес

Ремонт дисковых тормозных механизмов передних колес включает в себя проверку состояния и замену изношенных тормозных колодок, замену поврежденных защитных чехлов поршней рабочих цилиндров, проверку и ремонт тормозных дисков, замену вышедших из строя тормозных шлангов, а также снятие и ремонт или замену скобы дискового тормоза при нарушении ее работоспособности (при заклинивании поршней или потере герметичности).

Проверка технического состояния и замена тормозных колодок передних дисковых тормозов производится при техническом обслуживании тормозной системы, а также при каждом снятии передних колес и осуществляется следующим образом.

Состояние колодок тормозных механизмов проверяют визуально при снятом колесе. Для этого на автомобиле ЗАЗ-1102 имеется окно во фланце 13 (см. рис. 135) ступицы колеса, а на остальных автомобилях — специальные окна в скобах тормозных механизмов. Минимальная толщина колодок для автомобилей ВАЗ составляет 1,5 мм, ЗАЗ-1102 — 1 мм, а для остальных рассматриваемых автомобилей — 3 мм.

На автомобиле ВАЗ-2109 тормозные колодки надо заменять следующим образом:

• отогнуть угол стопорной шайбы 8 (см. рис. 133), отвернуть нижний болт 7, придерживая ключом направляющий палец 14, и повернуть суппорт 1 в сборе с тормозным цилиндром вверх, как показано на рисунке;
• вынуть изношенную колодку со стороны поршня;
• установить суппорт в сборе с тормозным цилиндром в рабочее положение и отверткой, отталкиваясь от тормозного диска, полностью утопить поршень;
• поднять суппорт в сборе с цилиндром вверх и заменить наружную изношенную колодку на новую;
• установить суппорт в сборе с тормозным цилиндром в рабочее положение и вновь, действуя отверткой, полностью утопить поршень;
• поднять суппорт в сборе с тормозным цилиндром вверх и установить новую колодку со стороны поршня;
• установить суппорт в сборе с тормозным цилиндром в рабочее положение, завернуть, придерживая ключом направляющий палец 14, болт 7 со стопорной шайбой 8, и отогнуть ее угол на грань головки болта.

Следует иметь ввиду, что болты 7 имеют на резьбе специальное покрытие для предотвращения самоотворачивания направляющих пальцев, поэтому заменять их на другие не рекомендуется.

На автомобилях АЗЛК-2141 и -21412 для замены колодок необходимо снять фасонную пружину 4 (см. рис. 134), вынуть внутреннюю колодку 6, передвинуть раму 9 в сторону наружной колодки 7 и вынуть наружную колодку, сместив ее к тормозному диску. Для установки новых колодок необходимо переместить поршни цилиндров до упора, проследив за целостью и правильной посадкой резиновых защитных чехлов 11 и 14, и установить колодки в обратном порядке.

На автомобиле ЗАЗ-1102 для снятия тормозных колодок необходимо:

• отвернуть болты крепления фланца к ступице и снять фланец;
• снять тормозной диск 11 (см. рис. 135), выведя его в сторону из колодки;
• вынуть наружную колодку 12, выведя ее выступы из зацепления с пазами поворотного кулака с помощью отвертки и наклонив в сторону упоров скобы, как показано стрелками В на рис. 135;
• вывести из зацепления выступы внутренней колодки с пазами поворотного кулака и вынуть ее;
• вынуть пружину 2 колодок.

Перед установкой новых колодок отвернуть крышку бачка и переместить поршень 8 внутрь до упора. При этом проверить, чтобы защитный чехол поршня находился в гнезде и не был поврежден. Затем проверить чистоту сопрягаемых поверхностей, легкость перемещения скобы 6 на пальцах 15 в поворотном кулаке 14. Если пальцы заедает в кулаке, отвернуть гайки 18, максимально утопить в отверстия пальцы и, удерживая их, снять скобу с пальцев. Вынуть пальцы из отверстия в кулаке, стянув чехлы 16 с буртов кулака, промыть поверхности, смазать смазкой Литол-24. Проверить целость чехлов 16. Вставить пальцы в отверстия кулака и надеть чехлы на бурты. Надеть скобу на пальцы и закрепить ее гайками, установив под них шайбы 17. Проверить легкость перемещения скобы в кулаке. В случае заедания отпустить одну из гаек 18, сделать несколько перемещений скобы и затянуть гайку. При необходимости проделать эту операцию для второго пальца.

Для установки тормозных колодок необходимо:

• установить в скобу 6 пружину 2 так, чтобы ее выступ вошел в канавку скобы, и, придерживая ее, установить внутреннюю колодку 10 скосом А вверх, преодолев усилие пружины. Прижать колодку к поршню 8;
• установить наружную колодку, для чего наклонить ее в сторону упоров скобы по стрелке Г скосом А вверх и, преодолевая усилие пружины, завести выступы колодки в пазы поворотного кулака;
• установить тормозной диск 11 и фланец 13.

На автомобиле ВАЗ-2105 для замены колодок снимают пружины 12 (см. рис. 136), вынимают шплинты 11 из пальцев 14 и пальцы вместе с пружинами 10. Для облегчения снятия пальцев на них следует капнуть немного тормозной жидкости. Затем надо вынуть тормозные колодки и осторожно, чтобы не повредить пыльники 8 и не допустить выплескивания жидкости из бачка гидропривода (лучше часть жидкости из бачка предварительно удалить с помощью резиновой груши), утопить поршни 9 внутрь цилиндров. Для этого можно воспользоваться монтажной лопаткой. Затем устанавливают новые колодки, вставляют предварительно смазанные тонким слоем какой-либо консистентной смазки пальцы 14, устанавливают пружины 10 и шплинты 11.

На автомобиле ИЖ-21251 для замены тормозных колодок нужно удалить два шплинта 11 (см. рис. 137) и выдвинуть колодки из скобы. При затрудненном перемещении колодок можно выдвигать колодку при помощи стержня подходящего диаметра (отвертки, прошивки), вставляемого в отверстия колодки для шплинтов поочередно с каждой стороны.

После замены колодок прокачивать тормозную систему не нужно, для восстановления нормальной ее работы достаточно 2—3 раза нажать на тормозную педаль. При замене тормозных колодок следует проверять состояние резиновых защитных чехлов поршней рабочих тормозных цилиндров, а в случае неравномерного и повышенного износа тормозных колодок также состояние тормозного диска и легкость перемещения (отсутствие заклинивания) поршней.

Поврежденные защитные чехлы необходимо заменить, чтобы не произошло заклинивание поршня в результате коррозии на стенках цилиндра и поршня из-за попадания на них влаги через поврежденный чехол.

При заклинивании поршня в цилиндре можно попытаться его разработать, не снимая скобы с автомобиля. Для этого надо удалить с поршня защитный чехол (как правило, поврежденный), вставить между поршнем и диском колеса вместо изношенной колодки монтажную лопатку или другой аналогичный инструмент с плоской поверхностью и достаточной длиной рычага и, поочередно, то нажимая на тормозную педаль, то утапливая поршень лопаткой, добиться увеличения его хода, вплоть до полного утапливания. Для выполнения данной операции желательно привлечь помощника, поручив ему нажимать на тормозную педаль. Применять для выполнения данной операции какие-либо расклинивающие приспособления (например, зубило с молотком) не рекомендуется, так как чрезмерные и особенно ударные нагрузки могут привести к разрушению тормозного диска или суппорта. При разработке поршня следует постоянно смачивать его поверхность тормозной жидкостью и удалять с нее следы загрязнений и коррозии. После восстановления полного и легкого перемещения поршня в цилиндре устанавливают на поршень новый защитный чехол. При невозможности расклинивания поршня указанным способом следует заменить скобу в сборе либо только рабочие цилиндры с поршнями (на автомобилях ВАЗ), для чего необходимо снять скобу переднего тормоза с автомобиля.

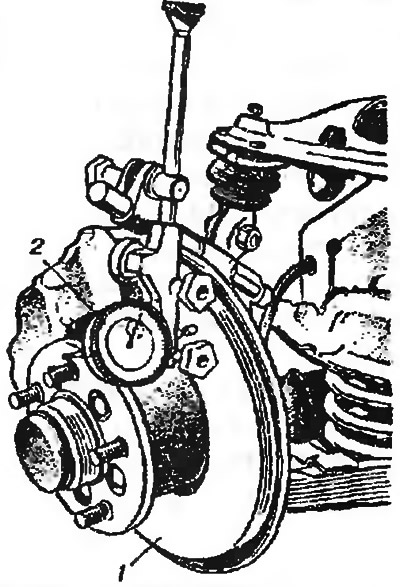

Проверка состояния и ремонт тормозного диска производится при повышенном и неравномерном износе тормозных колодок из-за образования на рабочей поверхности диска глубоких рисок, задиров, а также из-за неравномерного его износа. Неравномерный износ диска определяется по биению его рабочей поверхности 1, проверяемому при вращении диска с помощью установленной на штативе индикаторной головки 2 (рис. 282). При биении диска свыше 0,12...0,15 мм, а также при наличии на его поверхности глубоких рисок и задиров диск необходимо снять с автомобиля, проточить и перешлифовать. Минимальная допустимая толщина диска составляет, мм:

• ВАЗ-2109 — 10,8
• ЗАЗ-1102 — 8,0
• ВАЗ-2105 — 9,5
• АЗЛК-2141, -21412, ИЖ-212521 — 11,0

При толщине диска менее указанных выше значений его необходимо заменить на новый.



Снятие тормозного диска производится вместе со ступицей колеса (см. раздел «Ремонт ступиц колес»), после чего диск может быть отъединен от ступицы. На автомобиле ЗАЗ-1102 тормозной диск снимают после снятия со ступицы ее фланца, который крепится к ступице шестью болтами.

Замена тормозного шланга производится при обнаружении на нем повреждений — выпучиваний, растрескиваний и т.п., а также в профилактических целях после длительной (свыше 5 лет) эксплуатации автомобиля. Для снятия вышедшего из строя тормозного шланга необходимо отъединить от него тормозную трубку, а затем вывернуть его из скобы тормоза. Главную трудность представляет выворачивание из шланга резьбового штуцера трубки. Для облегчения выворачивания штуцер смачивают тормозной жидкостью и используют специальный ключ с прорезью.

При невозможности вывернуть штуцер, когда он начинает проворачиваться вместе с трубкой, следует разрезать шланг и, удерживая ключом штуцер трубки, свернуть с него штуцер шланга. После этого разрабатывают штуцер, добиваясь поворота его на трубке. Если штуцер на трубке не поворачивается, то нужно срезать конец трубки с заклиненным штуцером и, установив на трубку новый штуцер, развальцевать ее с помощью специальной оправки либо установить новую трубку со штуцерами.

Установка тормозного шланга производится в обратном порядке. При установке шланга необходимо заменять на новое уплотнительное кольцо штуцера шланга, присоединяемого к скобе тормоза.

После замены шланга необходимо удалить воздух из системы гидропривода тормозов.

Снятие скобы переднего тормоза производится после отъединения от него тормозного шланга (шлангов) либо отъединения шланга (шлангов) от трубопровода (трубопроводов), как описано выше. Для этого необходимо отвернуть крепление скобы к поворотной стойке или поворотному кулаку. На автомобилях ЗАЗ-1102 для снятия скобы тормоза предварительно снимают фланец ступицы и тормозной диск.

Ремонт скобы переднего тормоза предусматривает ее разборку, замену уплотнительных колец и защитных чехлов, а также поршней (на автомобилях АЗЛК-2141, -21412 и ИЖ-21251) или цилиндров в сборе с поршнями (на автомобилях ВАЗ). При сборке деталей скобы необходимо обеспечивать их чистоту и смазывать поверхности собираемых деталей тормозной жидкостью.

Установка скобы на автомобиль производится в порядке, обратном ее снятию. Затяжку креплений скобы следует производить с требуемым моментом. После установки скобы необходимо удалить воздух из системы гидропривода тормозов.

Ремонт барабанных тормозных механизмов задних колес

Ремонт барабанных тормозных механизмов задних колес включает в себя снятие, проверку технического состояния и ремонт тормозного барабана, проверку состояния и замену тормозных колодок, а также ремонт рабочего тормозного цилиндра и тормозных колодок.

Снятие тормозного барабана производится после снятия колеса при отпущенном ручном тормозе.

На автомобиле ИЖ-21251 для этого нужно:

• отвернуть винты крепления тормозного барабана к фланцу полуоси;
• вдвинуть поршни рабочего тормозного цилиндра перемещением тормозных колодок с помощью вставленного в отверстие барабана стержня и поворота барабана монтажной лопаткой, как показано на рис. 283;
• снять тормозной барабан, вворачивая в его технологические отверстия вывернутые винты или специальные болты — съемники, которые упираются во фланец полуоси и сдвигают с него тормозной диск.

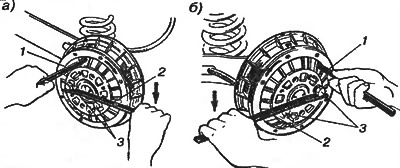

Необходимость вдвигания поршней рабочего цилиндра (сдвигания колодок) при снятии тормозного барабана обычно возникает при значительном его износе (образовании буртика).

На автомобилях ВАЗ и АЗЛК снятие барабана производится аналогичным образом, только вместо винтов откручивают два установочных штифта 15 (см. рис. 138), которые затем вворачивают в специальные технологические отверстия 17 барабана для его снятия.

На автомобиле ЗАЗ-1102 тормозной барабан, выполненный как одно целое со ступицей снимается после отворачивания гайки 2 (см. рис. 118) крепления ступицы на цапфе 9 балки подвески вместе с подшипниками ступицы. При необходимости его замены производится разборка ступицы в порядке, описанном в разделе «Ремонт ступиц колес».

Необходимо помнить, что при снятом тормозном барабане нельзя нажимать на педаль тормоза во избежание выдвигания поршней из рабочего цилиндра и вытекания через него тормозной жидкости.

Проверка технического состояния тормозного барабана заключается в осмотре внутренней рабочей поверхности с целью обнаружения глубоких рисок, а также в измерении внутреннего диаметра с целью определения величины износа и овальности рабочей поверхности. При наличие глубоких рисок на рабочей поверхности и ее овальности более 0,2 мм барабан подлежит ремонту или замене, если диаметр изношенной рабочей поверхности превышает номинальный более чем на 1,0...1,6 мм.

Ремонт тормозного барабана осуществляется путем расточки и шлифования его внутренней рабочей поверхности с базированием по центральному отверстию. При этом внутренний диаметр барабана после расточки и шлифования не должен превышать следующих предельных значений, мм:

• ВАЗ-2109 — 201,5
• АЗЛК-2141, -21412, ИЖ-212521 — 231,6
• ЗАЗ-1102 — 181,5
• ВАЗ-2105 — 251,0

При диаметрах барабанов, превышающих указанные выше значения, их необходимо заменить на новые. Для обеспечения одинакового торможения колес следует растачивать или заменять барабаны левого и правого колеса одновременно.

При образовании на внутренней поверхности барабана буртика, препятствующего его снятию (при отсутствии глубоких рисок и допустимой величине износа рабочей поверхности), можно удалить буртик шабером или напильником, для чего снятый с автомобиля барабан устанавливают на автомобиль наоборот (внутренней поверхностью наружу) и приводят во вращение, включив II-III передачу.

Проверка состояния и замена колодок барабанных тормозных механизмов задних колес производится после снятия тормозного барабана. Толщина фрикционных накладок задних тормозных колодок должна быть не менее 1,0 мм для автомобиля ЗАЗ-1102, не менее 2,0 мм для автомобиля ВАЗ-2105 и не менее 1,5 мм — для остальных автомобилей. При износе накладок колодок до указанных предельных величин колодки необходимо заменить или отремонтировать. В случае замасливания тормозных колодок их нужно промыть бензином и зачистить наждачной шкуркой.

Снятие тормозных колодок заднего тормоза автомобилей ВАЗ и ЗАЗ-1102 производится следующим образом:

• вынуть шплинт 9 (см. рис. 138, а) или отвернуть (на автомобиле ЗАЗ-1102) гайку 11 (см. рис. 140) крепления разжимного рычага 13 (см. рис. 138, а), снять рычаг и отсоединить его от наконечника троса привода стояночной тормозной системы;
• снять верхнюю 8 и нижнюю 3 стяжные пружины;
• освободить прижимные пружины 5 или повернуть (на автомобиле ВАЗ-2105) чашки опорных стоек 5 (см. рис. 141), снять пружины 6 вместе со стойками и тормозные колодки 4 (см. рис. 138, а) с распорной планкой 10.

Снятие тормозных колодок заднего тормоза автомобилей АЗЛК-2141, -21412 и ИЖ-21251 производится в следующей последовательности:

• отсоединить стяжные пружины 6 и 9 (см. рис. 139, а) от колодок;
• отжать прижимную пружину 8 и снять переднюю тормозную колодку 7;
• снять распорную планку 5 вместе с верхней длинной стяжной пружиной 6 и нижнюю короткую стяжную пружину;
• отжав прижимную пружину задней тормозной колодки, сдвинуть ее со щита и вынуть наконечник троса привода стояночной тормозной системы из отогнутой нижней части разжимного рычага;
• снять заднюю тормозную колодку вместе с разжимным рычагом и разъединить их, для чего на автомобилях АЗЛК нужно расшплинто-вать и вынуть палец крепления разжимного рычага и отсоединить его от колодки, а на автомобиле ИЖ-21251 — отвернуть стопорную гайку регулировочного эксцентрика 4 (см. рис. 142) и вынуть эксцентрик из отверстий колодки и разжимного рычага.

Установка тормозных колодок автомобилей производится в порядке, обратном их снятию. Для снятия и установки стяжных пружин тормозных колодок удобно пользоваться специальными щипцами.

После замены тормозных колодок производится регулировка стояночной тормозной системы.

При проверке и замене тормозных колодок проверяют состояние резиновых защитных чехлов рабочих цилиндров, а также подтекание из цилиндров тормозной жидкости. Поврежденные защитные чехлы необходимо заменить при снятых тормозных колодках, так как попадание через поврежденные чехлы влаги и пыли во внутреннюю полость рабочего цилиндра приводит к ее коррозии и быстрому выходу из строя уплотнительных манжет поршней цилиндра. При обнаружении течи из рабочего цилиндра необходимо его отремонтировать путем замены манжет либо заменить на новый.

Ремонт рабочих тормозных цилиндров задних барабанных тормозов состоит в замене изношенных уплотнительных манжет их поршней, а также в замене рабочего цилиндра в случае его сильного износа или повреждения.

Замена уплотнительных манжет рабочего тормозного цилиндра заднего тормоза производится при вытекании через изношенные манжеты тормозной жидкости. Для этого при снятых тормозных колодках удаляют с цилиндра резиновые защитные чехлы и вынимают из цилиндра поршни. На автомобилях АЗЛК-2141, -21412 и ИЖ-21251 поршни 17 (см. рис. 139) вынимаются путем их вывинчивания из упорных колец 18. А на автомобиле ЗАЗ-1102 необходимо перед демонтажом повернуть поршень на 90°, после чего вынуть его из цилиндра. После демонтажа удаляют из канавок поршней изношенные уплотнительные манжеты (в случае течи через одну манжету следует в профилактических целях заменять сразу две манжеты обоих поршней цилиндра) и устанавливают на них новые манжеты при помощи оправки либо неострой отвертки, предварительно смочив поршни и манжеты тормозной жидкостью для облегчения сборки. Затем вставляют поршни в цилиндры на прежние места и надевают защитные чехлы, после чего устанавливают тормозные колодки, надевают тормозной барабан и прокачивают тормоза. Для проверки отсутствия подтекания жидкости из отремонтированного рабочего цилиндра нужно несколько раз резко нажать на педаль тормоза и, еще раз сняв тормозной барабан, осмотреть рабочий цилиндр. При подтекании из него тормозной жидкости следует заменить весь тормозной цилиндр в сборе.

Для замены рабочего тормозного цилиндра необходимо отсоединить от цилиндра трубку подвода тормозной жидкости путем вывинчивания ее штуцера из цилиндра и отсоединить цилиндр от щита тормоза. В случае затруднения при отворачивании тормозной трубки от цилиндра (штуцер прокручивается вместе с трубкой) можно отодвинуть рабочий цилиндр с трубкой от тормозного щита и, удерживая штуцер ключом, отвернуть тормозной цилиндр, поворачивая его относительно штуцера. При невозможности разработать штуцер трубки можно аналогичным образом присоединить к трубке новый цилиндр при его установке на автомобиль. После замены рабочего цилиндра необходимо прокачать тормоза.

В отличие от перемонтируемых колодок дисковых тормозов передних колес, тормозные колодки барабанных тормозов могут ремонтироваться.

Ремонт тормозных колодок барабанных тормозов состоит в замене их изношенных фрикционных накладок и производится в следующем порядке:

• очистить колодку от грязи и снять остатки приклеенной ранее накладки шлифовальным крутом или напильником;
• сделать шероховатой внутреннюю поверхность новой накладки (снять глянцевый слой). Эту операцию удобно выполнять на деревянной цилиндрической оправке с наклееной наждачной бумагой;
• тщательно обезжирить наружную поверхность колодки;
• нанести на внутреннюю поверхность накладки и на наружную поверхность колодки тонкий слой клея ВС-10Т и подсушить в течение 30 мин при температуре 15°C;

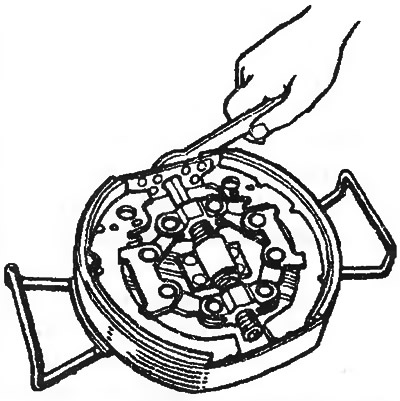

• прижать детали друг к другу давлением 0,5...0,8 МПа в приспособлении (см. рис. 284) и в сжатом виде выдержать в сушильной камере при температуре 190±10°C не менее 40 мин, не считая времени прогрева до этой температуры;
• охладить детали в сжатом виде до температуры не выше 50°C, после чего снять готовую колодку с при-клееной накладкой и прошлифовать наружную поверхность накладки.

Ремонт главного тормозного цилиндра

Ремонт главного тормозного цилиндра состоит в снятии его с автомобиля, разборке, замене манжет, сборке и установке на автомобиль.

Снятие главного тормозного цилиндра производится после отъединения от него тормозных трубок и отсоединения его от двух шпилек вакуумного усилителя, а на автомобиле ЗАЗ-1102 — от двух шпилек кронштейна педали. Отсоединенные тормозные трубки следует заглушить резиновыми колпачками от клапанов для прокачки тормозов.

Разборка главного тормозного цилиндра производится в следующем порядке. Снять с установленного на нем бачка крышку, слить из него тормозную жидкость и отсоединить бачок от цилиндра (кроме автомобилей ЗАЗ-1102 и ВАЗ-2105). Отвернуть стопорные винты 13 (см. рис. 146) и пробку в торце цилиндра (на автомобилях ВАЗ и ЗАЗ-1102), либо удалить стопорное кольцо 1 (см. рис. 147) из корпуса цилиндра (на автомобилях АЗЛК и ИЖ-21251) и аккуратно вынуть из корпуса поршни с манжетами и пружинами.

После разборки главного цилиндра следует внимательно осмотреть его детали. Необходимо убедиться, что зеркало цилиндра и рабочие поверхности поршней не имеют рисок, следов коррозии и других дефектов. При дефектах, вызывающих значительное изменение внутреннего диаметра цилиндра или при одностороннем его износе, необходимо заменить цилиндр в сборе.

Резиновые манжеты рекомендуется заменять новыми при каждой разборке главного цилиндра.

Сборка главного тормозного цилиндра производится в порядке, обратном его разборке. Перед сборкой главного цилиндра следует промыть все детали в чистой тормозной жидкости. Нельзя допускать попадания минеральных масел, бензина, керосина или дизельного топлива на детали, так как при этом могут быть повреждены резиновые манжеты. При сборке главного цилиндра необходимо правильно установить манжеты на поршнях, не допуская их перевертывания.

Установка главного тормозного цилиндра на автомобиль производится в порядке, обратном его снятию. После установки нужно залить в бачок тормозную жидкость и прокачать тормоза.

Проверка и регулировка регулятора давления

Если при проверке тормозной системы на стенде или при дорожных испытаниях будет установлено, что при торможении блокировка задних колес происходит раньше передних (длина тормозного пути задних колес больше передних) или же намного позже (длина тормозного пути задних колес намного меньше передних), то производится проверка работоспособности и регулировка регулятора давления на осмотровой канаве или на эстакаде. При проверке необходимо очистить детали регулятора от грязи и убедиться в отсутствии повреждений деталей регулятора, а также подтекания из него тормозной жидкости.

На автомобиле ВАЗ-2109 надо проверить, чтобы заглушка 24 (см. рис. 150) была утоплена в отверстие корпуса регулятора на 1...2 мм и чтобы через нее не проходила тормозная жидкость. Просачивание через заглушку жидкости, а также выдавливание заглушки из отверстия свидетельствуют о негерметичности колец 10. Необходимо, чтобы отсутствовал люфт в соединении серьги 14 (см. рис. 149) с упругим рычагом 12 и пальцем 17 кронштейна. Поршень 3 регулятора при нажатии на тормозную педаль должен выдвинуться на 1,6...2,4 мм, сжимая пластинчатую пружину 9. Меньший ход поршня свидетельствует о неисправности регулятора и необходимости его ремонта или замены.

На автомобилях АЗЛК-2141, -21412 и ИЖ-21251 необходимо проверить зазор между поршнем 8 (см. рис. 151, а) и регулировочным винтом 6. Регулировать зазор необходимо следующим образом:

• установить ненагруженный автомобиль на ровную поверхность; отпустить контргайку 7;
• установить зазор 0,1 мм между поршнем и регулировочным болтом ввертыванием его в нажимной рычаг 5 или его вывертыванием;
• ввернуть регулировочный болт в рычаг на два оборота и, удерживая регулировочный болт от проворачивания, затянуть контргайку.

На автомобиле ВАЗ-2105 для проверки регулятора давления необходимо:

• установить автомобиль на смотровую канаву, эстакаду или подъемник и выполнить вдвоем с помощником следующие операции:
• очистить регулятор и защитный чехол 1 (см. рис. 152) от грязи;
• осторожно снять защитный чехол 1 с регулятора и удалить из него, а также из соединения тормозного рычага 4 с поршнем 16 остатки смазки и загрязнения;
• попросить помощника нажать на тормозную педаль с усилием 0,7...0,8 кН, одновременно наблюдая за выступающей частью поршня. Если поршень перемещается относительно корпуса 3 регулятора на 0,5...0,9 мм, закручивая при этом торсионный рычаг, то регулятор давления работоспособен;
• если поршень после нажатия на педаль остался неподвижным, то попросить помощника нажать на педаль еще 2—3 раза, чтобы полностью убедиться в работоспособности регулятора. Если поршень продолжает оставаться неподвижным, что указывает на коррозию между поршнем и корпусом, регулятор следует заменить;
• убедившись в работоспособности регулятора и в отсутствии подтекания тормозной жидкости между поршнем и корпусом, нанести слой смазки ДТ-1 (или другой консистентной смазки) на ось 17 рычага и выступающую часть поршня и, заложив 5...6 г этой смазки в защитный чехол 1, установить его на место.

Удаление воздуха из системы гидравлического привода тормозов производится в следующем порядке:

• проверить и при необходимости добавить жидкость в бачок главного тормозного цилиндра;
• очистить от грязи и снять резиновые защитные колпачки с клапанов для выпуска воздуха на всех колесных тормозных цилиндрах;

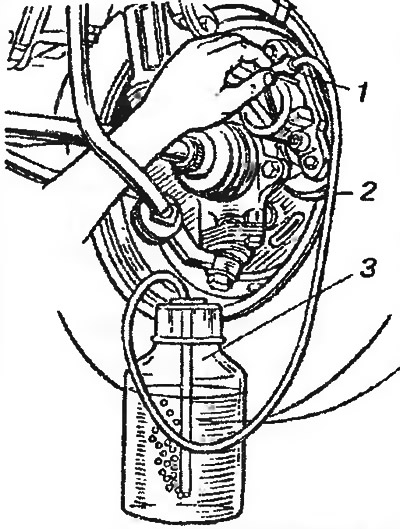

• на клапан 1 (рис. 285) для выпуска воздуха из колесного цилиндра надеть резиновый шланг 2 длиной 350...400 мм и опустить свободный конец шланга в прозрачный сосуд 3 с тормозной жидкостью;
• попросить помощника резко нажать на тормозную педаль 3—5 раз и задержать ее в нажатом положении;
• при удерживаемой в нажатом положении педали отвернуть на четверть или пол-оборота клапан для выпуска воздуха, при этом через опущенный в тормозную жидкость конец шланга будут вытесняться вместе с тормозной жидкостью пузырьки воздуха;
• после выхода воздуха завернуть клапан и попросить помощника опять нажать несколько раз на педаль и задержать ее для выпуска оставшегося воздуха.

Процесс прокачки следует повторять до тех пор, пока не прекратится выход пузырьков воздуха и из шланга начнет поступать чистая жидкость. После этого можно снять шланг и надеть резиновый колпачок.

Воздух из рабочей тормозной системы автомобиля с диагональной схемой привода (ВАЗ-2109 и ЗАЗ-1102) удаляется отдельно для каждого контура, начиная с заднего колеса, в следующем порядке:

• на автомобиле ВАЗ-2109 — левое заднее, правое переднее, правое заднее, левое переднее колеса;
• на автомобиле ЗАЗ-1102 — правое заднее, левое переднее, левое заднее, правое переднее колеса.

На автомобилях АЗЛК-2141, -21412 и ИЖ-21251 воздух вначале удаляется из колесных цилиндров передних колес (сначала из нижних больших цилиндров обоих колес, а затем из верхних малых цилиндров), а потом задних колес.

На автомобиле ВАЗ-2105 воздух удаляют сначала из одного контура (передних колес), а затем из другого контура (задних колес), начиная в каждом контуре с колеса, наиболее удаленного от главного тормозного цилиндра (т. е. с правой стороны).

Для удобства удалять воздух из гидравлического тормозного привода лучше на канаве, эстакаде или со снятыми колесами на подставках. Для исключения влияния регулятора давления при прокачке не следует поднимать заднюю часть кузова автомобиля. Воздух из системы удаляется при неработающем двигателе.

В связи с тем что при прокачивании тормозной системы возникает разность давлений в ее независимых контурах, на автомобилях АЗЛК-2141, -21412, и ИЖ-21251 срабатывает сигнальное устройство: перемещается его поршень и загорается контрольная лампочка сигнализатора. Для возвращения поршня в нейтральное положение необходимо выполнить следующие операции:

• полностью опустить рычаг стояночной тормозной системы;
• на любом из передних колес снять защитный резиновый колпачок с клапана выпуска воздуха нижнего большого цилиндра и вывернуть клапан на пол-оборота;
• помощнику плавно нажимать на педаль до того момента, когда погаснет контрольная лампа, после чего, удерживая педаль в нажатом состоянии, плотно завернуть клапан и отпустить педаль;
• надеть на клапан защитный резиновый колпачок.

Ремонт стояночных тормозных систем

Ремонт стояночных тормозных систем легковых автомобилей заключается в замене изношенных деталей тросового привода и регулировке стояночной тормозной системы. Основными и наиболее изнашиваемыми элементами тросового привода стояночной тросовой системы легкового автомобиля являются тросы. В процессе эксплуатации автомобиля происходит увеличение их длины (вытягивание), а также обрыв их нитей, что приводит к снижению эффективности или отказу стояночной тормозной системы. При незначительном вытягивании троса и (или) износе тормозных колодок задних колес производится восстановление эффективности работы стояночной тормозной системы путем ее регулировки. При невозможности восстановления эффективности работы стояночной тормозной системы производится замена вышедших из строя тросов и (или) изношенных тормозных колодок задних колес, после чего выполняется регулировка стояночной тормозной системы.

Замена троса стояночного тормоза производится в следующем порядке: ослабить натяжение уравнителя и отсоединить переднюю часть троса; отсоединить крепления троса к кузову; отсоединить задние концы троса (тросов) от разжимных рычагов тормозных механизмов колес и вынуть их из механизмов. Установка троса производится в обратном порядке. Перед установкой нового троса следует смазать его графитной смазкой. После установки производится регулировка стояночного тормоза.

Регулировка стояночной тормозной системы производится при снижении эффективности ее работы, а также при ремонте тормозов задних колес (ремонте или замене тормозных колодок, тормозного барабана). Исправная стояночная тормозная система должна удерживать нагруженный автомобиль на уклоне не менее 30% (для автомобилей ВАЗ и АЗЛК) или 25% (для остальных автомобилей) при перемещении рычага вверх не более чем на 5 зубцов зубчатого сектора. При невыполнении этих условий необходимо отрегулировать ход рычага стояночной тормозной системы в такой последовательности:

• опустить рычаг 2 (см. рис. 155) в крайнее нижнее положение и поднять вверх на один-два зубца сектора 4;
• отпустить контргайку 9 и, вращая регулировочную гайку 8, натянуть тросы 10. На автомобиле ЗАЗ-1102 для натяжения тросов при вращении регулировочной гайки следует придерживать ключом квадратный в сечении наконечник малого троса, соединяющего рычаг с уравнителем;
• проверить полный ход рычага, который должен составлять 4—5 зубцов, и при этом должно происходить надежное затормаживание колес.

Если при данной регулировке не удается обеспечить полный ход рычага в пределах пяти зубцов сектора, что может быть вызвано растяжением тросов, необходимо заменить тросы. Если после регулировки полный ход рычага обеспечивается в пределах пяти зубцов, но затормаживание не происходит, что может быть при значительном износе накладок колодок тормозных механизмов задних колес, необходимо отрегулировать зазоры между колодками и тормозными барабанами либо заменить тормозные колодки.

На автомобилях ВАЗ-2109, -2105 и ЗАЗ-1102 для регулировки зазоров между колодками и барабанами надо снять тормозные колодки, как это описано ранее, и установить колодки в другие прорези распорных планок.

На автомобилях АЗЛК-2141 и -21412, имеющих составные распорные планки с регулировочными гайками, следует регулировать зазоры без снятия тормозных барабанов в такой последовательности:

• опустить рычаг тормоза в крайнее нижнее положение;
• полностью ослабить тросы привода стояночной тормозной системы, для чего отвернуть контргайку 9 и регулировочную гайку 8 (см. рис. 155) на 5...10 мм;
• при вывешенных задних колесах вынуть заглушку из отверстия 12 (см. рис. 139, б) в щите тормозного механизма на одном из задних колес. Через указанное отверстие отверткой вращать зубчатую регулировочную гайку 3 (см. рис. 139, а) по часовой стрелке (если смотреть в направлении передних колес) до затормаживания колес;
• отвернуть регулировочную гайку на два зубца и натянуть 2—3 раза рукой трос привода стояночной тормозной системы либо нажать 2—3 раза на тормозную педаль;
• проверить, задевают ли колодки за барабан при вращении колеса, и, если задевают, повторять предыдущую операцию до тех пор, пока задевание не прекратиться;
• отрегулировать зазоры на другом колесе;
• отрегулировать ход рычага, как описано ранее; закрыть регулировочные отверстия заглушками.

На автомобиле ИЖ-21251 регулировка зазоров между колодками и барабанами производится со снятым барабаном поворотом эксцентрика 4 (см. рис. 142) при отпущенной контргайке. При невозможности обеспечения необходимой регулировки зазоров указанным способом ввиду сильного износа тормозных колодок производится перестановка распорной планки 14 рисками 15 в сторону тормозного щита 5 с повторной регулировкой зазора эксцентриком 4. Проверка регулировки производится после установки тормозного барабана путем его вращения одной рукой и натяжения троса другой рукой.

Техническое обслуживание тормозных систем

Ежедневно перед выездом нужно проверять уровень тормозной жидкости в бачке гидропривода тормозов (при необходимости долить жидкость, определить и устранить причину падения ее уровня), проверять герметичность рабочей тормозной системы путем проверки эффективности ее работы пробными торможениями на ходу, а также ход рычага стояночной тормозной системы и способность ее удерживать автомобиль на уклоне.

При исправной тормозной системе полное торможение должно происходить после однократного нажатия на педаль примерно на половину ее хода, при этом водитель должен ощущать большое сопротивление к концу хода педали. Если сопротивление и торможение наступают при отжатии педали на большую величину, то это свидетельствует об увеличении зазора между тормозными барабанами и колодками. Если же сопротивление педали слабое, она пружинит и легко отжимается до пола, а полного торможения не происходит или происходит после нескольких последовательных нажатий, это означает, что в систему проник воздух. В этом случае надо немедленно определить и устранить причины попадания в систему воздуха, поскольку даже малейшее нарушение герметичности может привести к опасным последствиям при необходимости резкого торможения.

Растормаживание должно происходить быстро и полностью, что определяется по накату автомобиля после отпускания педали тормоза.

После первых 2000 км пробега, а затем через каждые 10000...15000 км надо проверять: герметичность системы, состояние трубопроводов, шлангов и соединений; эффективность работы тормозных механизмов колес; состояние колодок тормозных механизмов; регулировку стояночного тормоза.

После первых 2000 км пробега, а затем через каждые 30000 км следует проверять: свободный ход тормозной педали, крепление всех деталей и узлов, работоспособность регулятора давления задних тормозов, состояние тросового привода ручного тормоза (целостность резиновых защитных чехлов, обрывы проволочек троса).

Заменять тормозную жидкость в гидроприводе рабочей тормозной системы рекомендуется через каждые 75000 км пробега на автомобилях ВАЗ, через каждые 60000 км пробега или 4 года эксплуатации (при меньшем пробеге) — на автомобиле ЗАЗ-1102, через 30000 км пробега или 2 года эксплуатации — на остальных автомобилях.

Гибкие шланги независимо от их состояния надо заменить новыми после 125000 км пробега или после 5 лет эксплуатации автомобиля.

Замена тормозной жидкости в гидроприводе тормозов производится в следующем порядке:

• установить автомобиль на смотровую яму или эстакаду;
• снять защитные колпачки с клапанов выпуска воздуха из колесных тормозных цилиндров, надеть на клапаны резиновые шланги, вторые концы которых опустить в прозрачные сосуды;
• отвернуть клапаны на 1/2—3/4 оборота, а помощнику резко нажимать на тормозную педаль и плавно отпускать ее. Таким образом жидкость из системы будет поступать в сосуды. По мере прекращения истечения жидкости последовательно завернуть все клапаны. Жидкость из сосудов слить, залить свежую тормозную жидкость в бачок и отвернуть клапаны;
• помощнику резко нажимать на тормозную педаль и плавно отпускать ее, следя за уровнем жидкости в бачке и не допуская «сухого» дна;
• по мере появления жидкости в сосудах последовательно завернуть все клапаны;
• «прокачать» тормозную систему, как описано ранее.

В гидроприводе рабочих тормозных систем изучаемых автомобилей могут применяться гликолевые тормозные жидкости «Нева», «Томь» или «Роса», которые имеют желтую окраску и являются взаимозаменяемыми.

Слитую при замене тормозную жидкость можно использовать для смачивания резьбовых соединений в целях облегчениия их отворачивания при разборке узлов автомобиля.
