Тормозные механизмы колес

  • Главная
  • Интересно почитать
  • Устройство и ремонт авто
  • Тормозные механизмы колес
            0
Оглавление: Тормозные механизмы передних колес ↓ Тормозные механизмы задних колес ↓

Тормозные механизмы передних колес



Тормозной механизм переднего колеса автомобиля ВАЗ-2109 (рис. 133) состоит из скобы 1, направляющей колодок 10, двух колодок 11 с накладками и тормозного диска 12.

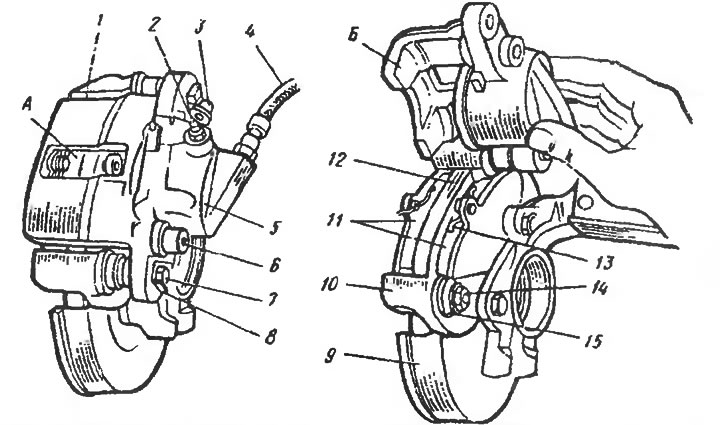

Рис. 133. Тормозной механизм переднего колеса автомобиля ВАЗ-2109: 1 - скоба; 2 - клапан выпуска…

Рис. 133. Тормозной механизм переднего колеса автомобиля ВАЗ-2109: 1 - скоба; 2 - клапан выпуска воздуха; 3 - защитный колпачок; 4 - гибкий шланг; 5 - рабочий тормозной цилиндр, 6 и 7 - болты; 8 - стопорная шайба; 9 - кожух тормозного диска; 10 - направляющая колодок; 11 - тормозные колодки с накладками; 12 - тормозной диск; 13 - пружина колодки; 14 - направляющий палец; 15 - защитный чехол направляющего пальца; А - смотровое окно; Б - паз для тормозных колодок


Скоба изготовлена из высокопрочного чугуна, имеет смотровое окно А, через которое проверяются накладки тормозных колодок. В ступеньки окна упираются пружины 13 колодок, которые фиксируют колодки относительно суппорта и поджимают их к направляющей 10. Скоба крепится двумя болтами 6 к фланцу рабочего тормозного цилиндра 5, образуя плавающую скобу. Для обеспечения перемещения скобы с цилиндром относительно направляющей колодок к фланцу рабочего цилиндра на болтах 7 приворачиваются два направляющих пальца 14, которые перемещаются в отверстиях направляющей. Пальцы имеют лыски, предотвращающие повышение давления в отверстиях при перемещении. Для предохранения от загрязнений на кольцевые проточки пальца и направляющей надевается защитный чехол 15.



Направляющая 10 колодок также изготавливается из чугуна и имеет пазы для тормозного диска и тормозных колодок, форма которых обеспечивает полную их посадку в направляющей. В направляющей имеются два резьбовых отверстия для крепления ее к поворотному кулаку.

Тормозные колодки 11 стальные с приливами, к которым при помощи пальцев крепятся пружины 13. К колодкам приклеены фрикционные накладки.

Тормозной диск чугунный, с внутренней стороны закрывается защитным щитом. Номинальная толщина диска составляет 12,0 мм, предельно допустимая толщина изношенного диска — 10,8 мм.

Тормозной механизм переднего колеса автомобилей АЗЛК-2141 и -21412 (рис. 134) имеет неподвижную скобу 8, которая крепится к фланцу телескопической стойки переднего колеса. В алюминиевом корпусе 3 колесных цилиндров имеются пазы, в которые устанавливается соединительная рама 9, перемещающаяся при торможении вместе с корпусом 3 цилиндров относительно скобы. Рама прижата к скобе фасонной пружиной 4. Тормозные колодки фиксируются в скобе от радиального перемещения двумя пальцами 5.

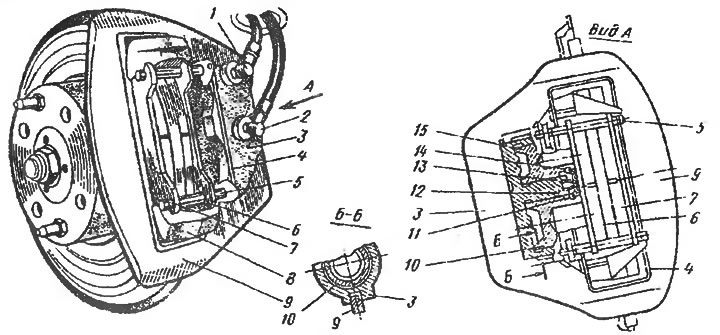

Рис. 134. Тормозной механизм переднего колеса автомобилей АЗЛК-2141 и -21412: 1 и 2 - клапаны…

Рис. 134. Тормозной механизм переднего колеса автомобилей АЗЛК-2141 и -21412: 1 и 2 - клапаны выпуска воздуха из большого и малого цилиндров; 3 - корпус цилиндров; 4 - фасонная пружина; 5 - фиксирующий палец; 6 и 7 - внутренняя и наружная тормозные колодки; 8 - скоба; 9 - рама; 10 и 15 - большой и малый поршни колесного цилиндра; 11 и 14 - защитные чехлы большого и малого поршней; 12 и 13 - уплотнительные кольца большого и малого цилиндров




Тормозной механизм переднего колеса автомобиля ЗАЗ-1102 (рис. 135) имеет колодки 10 и 12, установленные в пазах подвижной скобы 6 и поворотного кулака 14. Скоба может перемещаться на установленных в отверстиях поворотного кулака и прикрепленных к ней направляющих пальцах 15. Колодки поджимаются к скобе пружиной 2.

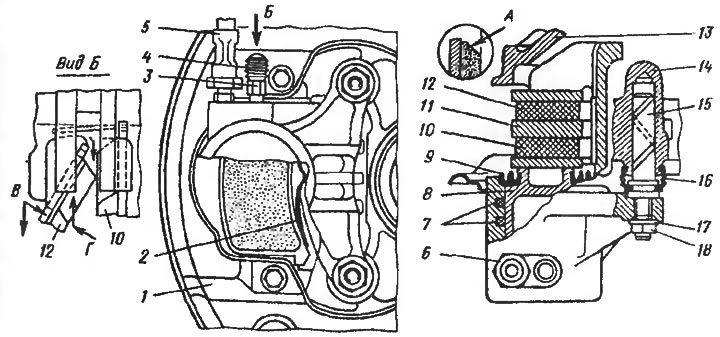

Рис. 135. Тормозной механизм переднего колеса автомобиля ЗАЗ-1102: 1 - грязезащитный кожух; 2 -…

Рис. 135. Тормозной механизм переднего колеса автомобиля ЗАЗ-1102: 1 - грязезащитный кожух; 2 - пружина тормозных колодок; 3 и 4 - клапан и колпачок клапана выпуска воздуха; 5 - тормозной шланг; 6 - скоба; 7 - уплотнительные кольца поршня; 8 - поршень; 9 и 16 - защитные чехлы соответственно поршня и пальца; 10 и 12 - внутренняя и наружная колодки; 11 - тормозной диск; 13 - фланец ступицы колеса; 14 - поворотный кулак; 15 - направляющий палец; 17 - шайба; 18 - гайка


Тормозной механизм переднего колеса автомобиля ВАЗ-2105 (рис. 136) состоит из тормозного диска 1, укрепленного на ступице колеса, и скобы. В гнездах скобы 13 устанавливаются два противолежащих тормозных цилиндра 4, удерживаемых в определенном положении специальными фиксаторами. В каждом цилииндре помещается поршень 9, уплотняемый упругим резиновым кольцом 7, установленным в кольцевую выточку цилиндра. Для защиты от попадания грязи внутренняя полость цилиндра закрыта защитным чехлом 8. Поршни тормозных цилиндров непосредственно упираются в тормозные колодки 2 с фрикционными накладками 3. В корпусе внешнего цилиндра установлен клапан 16 для удаления воздуха из тормозного привода.

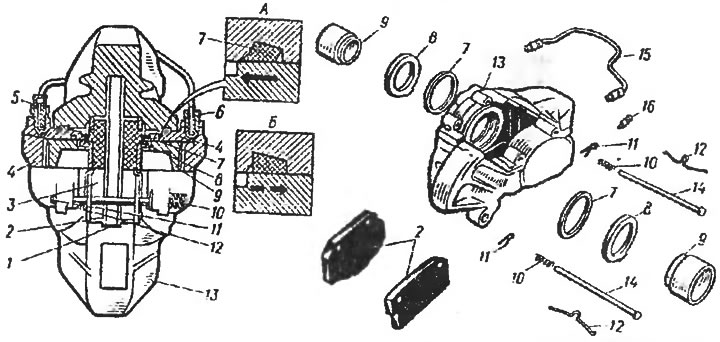

Рис. 136. Тормозной механизм переднего колеса автомобиля ВАЗ-2105: 1 и 2 - соответственно тормозные…

Рис. 136. Тормозной механизм переднего колеса автомобиля ВАЗ-2105: 1 и 2 - соответственно тормозные диск и колодка; 3 - фрикционная накладка; 4 - тормозные цилиндры; 5 - колпачок клапана; 6 - штуцер шланга подвода тормозной жидкости; 7 - уплотнительное кольцо поршня; 8 - защитный чехол (пыльник) поршня; 9 - поршень; 10 - пружина; 11 - шплинт; 12 - прижимная пружина; 13 - скоба; 14 - палец; 15 - соединительная трубка; 16 - клапан выпуска воздуха; А и Б - положения уплотнительного кольца соответственно при торможении и растормаживании


В два овальных отверстия ушек колодок вставлены пальцы 14, каждый из которых установлен в отверстия приливов внутреннего и внешнего тормозных цилиндров. Пальцы ограничивают перемещение тормозных колодок. Для устранения вибрации во время движения автомобиля под головки пальцев введены распорные пружины 10, а на тормозные колодки накинуты фигурные пружины 12, прижимающие тормозные колодки к пальцам. Кроме того, пружины фиксируют тормозные колодки и помогают устранить ненужное трение их в неработающем положении о тормозной диск. От смещения в сторону внутреннего цилиндра пальцы зафиксированы шплинтом 11.



При торможении под давлением тормозной жидкости, создаваемым в главном тормозном цилиндре, поршни 9, преодолевая упругую деформацию резиновых уплотнительных колец 7 (положение А), выдвигаются из цилиндров и прижимают тормозные колодки 2 к тормозному диску 1. При растормаживании, когда давление жидкости в гидроприводе уменьшается, поршни отводятся в исходное положение силой упругой деформации колец 7 (положение Б) на 0,1 мм. Таким образом, зазор между накладкой тормозной колодки и диском поддерживается автоматически по мере изнашивания фрикционных накладок.

Тормозной механизм переднего колеса автомобиля ИЖ-21251 (рис. 137) в отличие от ВАЗ-2105 имеет скобу, состоящую из двух половин 14 и 15. В цилиндрах скобы имеются два больших 20 и два малых 18 поршня, уплотняемых резиновыми кольцами 17 и 19 и защищаемых от попадания влаги и пыли резиновыми защитными чехлами 21, стопорящимися на выточках скобы при помощи разрезных стопорных колец. Каждая пара цилиндров сообщается между собой с помощью каналов 14, просверленных в скобе.

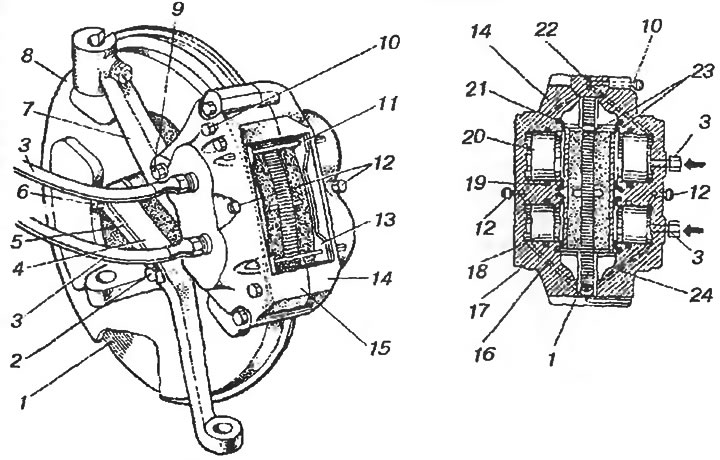

Рис. 137. Тормозной механизм переднего колеса автомобиля ИЖ-2125Г: 1 - тормозной диск; 2, 6 и 9 -…

Рис. 137. Тормозной механизм переднего колеса автомобиля ИЖ-2125Г: 1 - тормозной диск; 2, 6 и 9 - болты; 3 - шланги; 4 - поворотный рычаг; 4 - стопорная пластина; 7 - стойка передней подвески; 8 - грязезащитный шит; 10 - клапан выпуска воздуха из цилиндров большого диаметра; 11 - шплинт; 12 - клапаны выпуска воздуха из цилиндров малого диаметра; 13 - тормозная колодка; 14, 15 - половины скобы; 16 - манжета поршня; 17 и 19 - резиновые уплотнительные кольца; 18 - малый поршень; 20 - большой поршень; 21 - резиновые защитные чехлы поршней; 22 - уплотнительное кольцо канала; 23 - фрикционные накладки; 24 - каналы, сообщающие цилиндры между собой




При нажатии на тормозную педаль давление тормозной жидкости по шлангам 3 передается на поршни 18 и 20. При отпускании педали давление жидкости снижается и поршни под действием сил упругости резиновых уплотнительных колец 17 и 19 отходят от колодок примерно на 0,15 мм.

Для удаления воздуха из тормозного привода в суппорте предусмотрены три клапана: два клапана 12 для выпуска воздуха из малых цилиндров и один — из больших цилиндров.

Тормозные механизмы задних колес



Тормозной механизм заднего колеса автомобиля ВАЗ-2109 (рис. 138) смонтирован на опорном щите 12, закрепленном на фланце рычага задней подвески. В нижней части щита укреплены пластины 14, которые ограничивают перемещение тормозных колодок 4. В верхней части щита двумя болтами крепится колесный цилиндр.

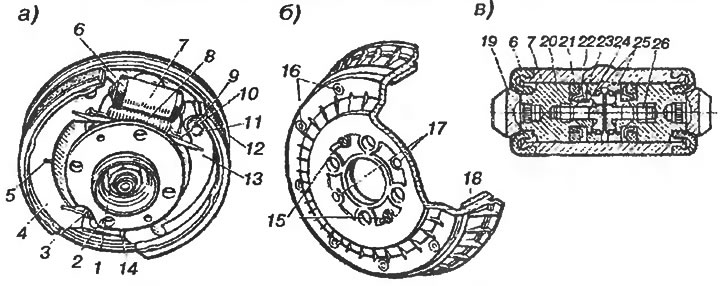

Рис. 138. Тормозной механизм заднего колеса автомобиля ВАЗ-2109: а - со снятым тормозным барабаном;…

Рис. 138. Тормозной механизм заднего колеса автомобиля ВАЗ-2109: а - со снятым тормозным барабаном; б - тормозной барабан; в - колесный тормозной цилиндр; 1 - гайка крепления ступицы; 2 - ступица колеса; 3 и 8 - нижняя и верхняя стяжные пружины колодок; 4 - тормозная колодка; 5 и 23 - пружины; 6 - защитный резиновый чехол; 7 - корпус колесного цилиндра; 9 - шплинт; 10 - распорная планка; 11 - палец рычага привода стояночного тормоза; 12 - опорный щит; 13 - рычаг привода стояночного тормоза; 14 и 15 - соответственно направляющие пластины и штифты; 16 и 17 - соответственно вентиляционные и технологические отверстия; 18 - чугунное кольцо; 19 - упор поршня; 20 - поршень; 21 - уплотнительная манжета; 22 - опорная чашка; 24 - сухарь кольца; 25 - упорные кольца; 26 - упорный винт




Тормозные колодки стянуты пружинами 3 и 8, которые поджимают колодки снизу к пластинам 14, а сверху — к упорам поршней колесного цилиндра. От бокового смещения колодки удерживают пружины 5. К задней тормозной колодке при помощи пальца 11 со шплинтом 9 крепится рычаг 13 привода стояночного тормоза. В пазы колодок входит распорная планка 10 привода стояночного тормоза. Она имеет по две прорези с каждой стороны для установки тормозных колодок, что позволяет при их изнашивании регулировать зазор между ними и барабаном путем перестановки колодок в другие отверстия планки.

Тормозной барабан отлит из алюминиевого сплава. На его внутренней рабочей поверхности имеется чугунное кольцо 18. На наружной поверхности имеются ребра жесткости, вентиляционные отверстия 16 и резьбовые технологические отверстия 17, предназначенные для снятия барабана посредством заворачивания в них направляющих штифтов 15. Тормозные механизмы задних колес имеют автоматическую регулировку зазора между колодками и барабаном, которая обеспечивается устройством колесных тормозных цилиндров.

Тормозной механизм заднего колеса автомобилей АЗЛК-2141 и -21412 (рис. 139) отличается конструкцией распорной планки 5 привода стояночной тормозной системы, которая является составной и размещается внутри стяжной пружины 6. Распорная планка состоит из двух частей, что позволяет изменять ее длину при помощи зубчатой гайки 3 и тем самым регулировать зазоры между тормозными колодками 7 и барабаном 13. Для выполнения данной регулировки стояночной тормозной системы без снятия тормозного барабана на щите 10 тормозного механизма имеется отверстие 12, закрываемое резиновой заглушкой.

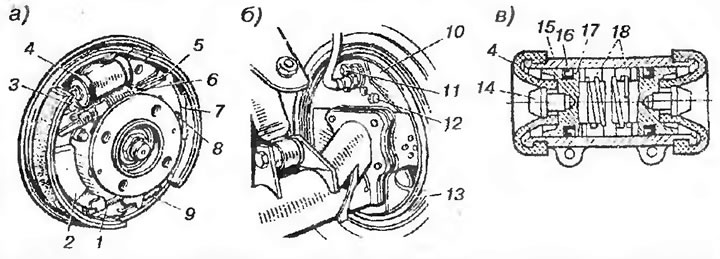

Рис. 139. Тормозной механизм заднего колеса автомобилей АЗЛК-2141 и -21412: а - тормозной механизм…

Рис. 139. Тормозной механизм заднего колеса автомобилей АЗЛК-2141 и -21412: а - тормозной механизм со снятым барабаном; б - щит тормозного механизма; в - колесный тормозной цилиндр; 1 - трос привода стояночной тормозной системы; 2 - разжимной рычаг; 3 - ретулировочная гайка; 4 - защитный резиновый колпак колесного цилиндра; 5 - распорная планка; 6 и 9 - стяжные пружины; 7 - тормозная колодка; 8 - прижимная пружина; 10 - щит; 11 - клапан выпуска воздуха из колесного цилиндра; 12 - отверстие для регулировки; 13 - тормозной барабан; 14 - упор поршня; 15 - корпус цилиндра; 16 - уплотнитель (манжета); 17 - поршень; 18 - упорные кольца


Тормозной механизм заднего колеса автомобиля ЗАЗ-1102 (рис. 140) отличается установкой разжимного рычага 17 и наличием демпферной пластины 9. Рычаг 17 размещается между щитом 21 тормозного механизма и тормозной колодкой 10 и крепится к ней болтом с самостопорящейся гайкой 11, а пластина 9 устанавливается между колесным тормозным цилиндром и распорной планкой 13 привода стояночной тормозной системы.

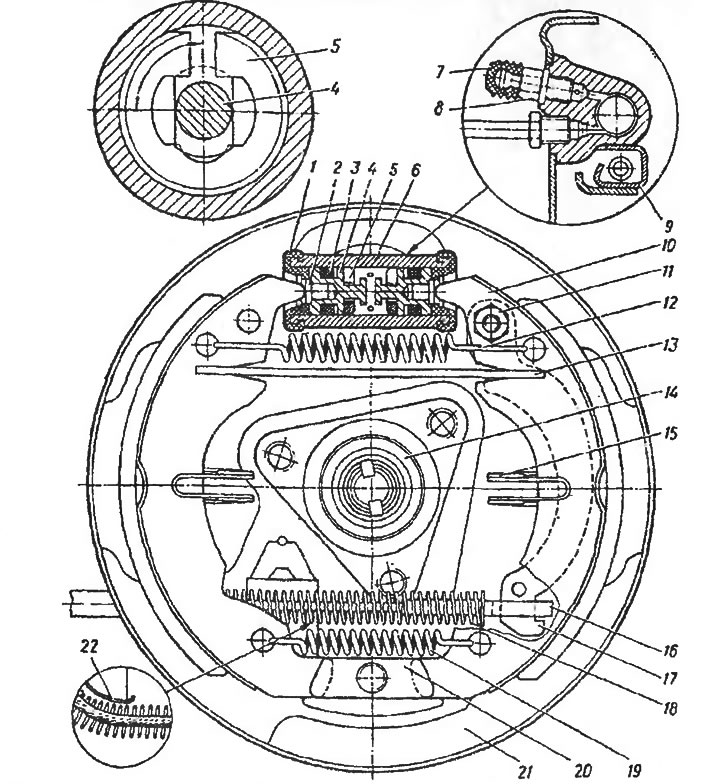

Рис. 140. Тормозной механизм заднего колеса автомобиля ЗАЗ-1102: 1 - защитный чехол; 2 - упор…

Рис. 140. Тормозной механизм заднего колеса автомобиля ЗАЗ-1102: 1 - защитный чехол; 2 - упор поршня; 3 - манжета; 4 - поршень; 5 - упорное кольцо; 6 - корпус; 7 - колпачок; 8 - клапан; 9 - демпферная пластина; 10 - тормозная колодка; 11 - гайка; 12 и 19 - стяжные пружины; 13 - распорная планка; 14 - ступица заднего колеса; 15 и 18 - прижимная и отжимная пружины; 16 - наконечник с тросом в сборе; 17 - разжимной рычаг; 20 - упор колодок; 21 - щит; 22 - опорный кронштейн


Тормозной механизм заднего колеса автомобиля ВАЗ-2105 (рис. 141) состоит из щита 10, на котором укреплен колесный цилиндр 13, двух тормозных колодок 12 с фрикционными накладками 11, стягиваемыми между собой пружинами 14 и 20, и тормозного барабана. Кроме того, тормозные колодки имеют механический привод от стояночной тормозной системы через трос 1, рычаг 8 и распорную планку 18. Щит 10 закреплен на фланце балки заднего моста болтами 4 и являстся базовой деталью тормозного механизма.

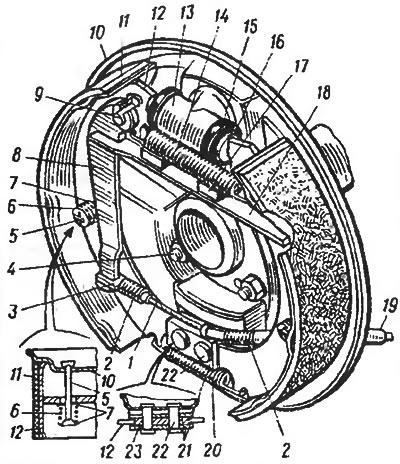

Рис. 141. Тормозной механизм заднего колеса автомобиля ВАЗ-2105: 1 - трос привода стояночного…

Рис. 141. Тормозной механизм заднего колеса автомобиля ВАЗ-2105: 1 - трос привода стояночного тормоза; 2 - возвратная пружина троса; 3 - наконечник троса; 4 - болт крепления щита; 5 - стойка колодки; 6 - пружина стойки; 7 - опорная шайба; 8 - рычаг привода колодок; 9 - палец рычага; 10 - опорный щит колодок; 11 - накладка колодки; 12 - тормозная колодка; 13 - колесный цилиндр; 14 и 20 - соответственно верхняя и нижняя пружины; 15 - защитный чехол колесного цилиндра; 16 - упор поршня; 17 - подушка; 18 - распорная планка; 19 - оболочка троса; 21 и 23 - направляющая и опорная пластины; 22 - заклепка


Тормозные механизмы задних колес автомобиля ВАЗ-2105 по устройству и действию аналогичны тормозным механизмам автомобиля ВАЗ-2109 и имеют унифицированные с ними рабочие тормозные цилиндры. Но в отличие от ВАЗ-2109 колодки задних тормозных механизмов ВАЗ-2105 удерживаются от бокового смещения установленными на стойках 5 пружинами 6, а не прижимными пружинами 5 (см. рис. 138).

Тормозной механизм заднего колеса автомобиля ИЖ-21251 (рис. 142) в отличие от других автомобилей имеет на задней тормозной колодке регулировочный эксцентрик 4 для регулировки стояночного тормоза. При повороте эксцентрика при отпущенной контргайке изменяется положение разжимного рычага 7 относительно колодки, и рычаг, который опирается на распорную планку 14, смещает с ее помощью обе колодки относительно тормозного барабана. Дополнительная регулировка стояночного тормоза при сильном износе тормозных колодок, а также барабана может производиться перевертыванием распорной планки 14 рисками 15 внутрь. Тормозные колодки удерживаются на щите тормоза при помощи прижимных пружин 13.

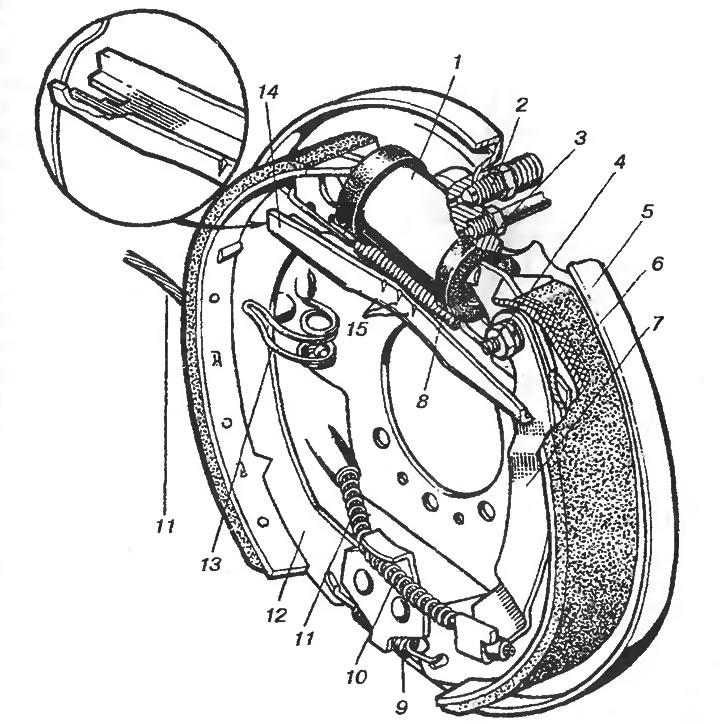

Рис. 142. Тормозной механизм заднего колеса автомобиля ИЖ-21251: 1 - рабочий тормозной цилиндр; 2 -…

Рис. 142. Тормозной механизм заднего колеса автомобиля ИЖ-21251: 1 - рабочий тормозной цилиндр; 2 - клапан выпуска воздуха; 3 - штуцер подвода тормозной жидкости; 4 - регулировочный эксцентрик; 5 - тормозной щит; 6 - фрикционная накладка; 7 - разжимной рычаг стояночного тормоза; 8, 9 -- стяжные пружины; 10 - отжимная пружина рычага; 11 - трос; 12 - тормозная колодка; 13 - прижимная пружина колодки; 14 - распорная планка; 15 - риски
Статью проверил автоэксперт Алексей Иванов
