Описываемое ниже зарядное устройство (рис. 2.98) автоматически поддерживает ток на заданном уровне. Принцип работы устройства основан на перераспределении напряжения питающей сети между последовательно включенными конденсатором и первичной обмоткой трансформатора. В процессе заряда напряжение, на зажимах аккумуляторной батареи увеличивается, а зарядный ток уменьшается. При этом возрастает приведенное сопротивление первичной обмотки. Падение напряжения на первичной обмотке увеличивается, что, в свою очередь, приводит к увеличению напряжения на вторичной обмотке и соответственно тока заряда. В следствии этого ток поддерживается на установленном уровне.

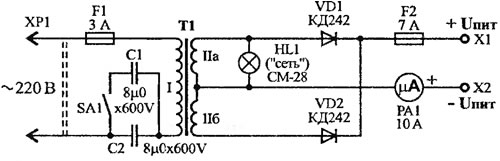

Рис. 2.98. Принципиальная схема зарядного устройства
Налаживание зарядного устройства сводится к подбору конденсаторов С1 и С2. Переключатель устанавливают в положение «1». Разряженную батарею аккумуляторов 6СТ-55 подключают к устройству и измеряют ток заряда. Если ток меньше номинального - 5,5 А (0,1 от номинальной емкости батареи, выраженной в ампер-часах), то увеличивают емкость конденсаторов С1 и С2, добавляя параллельно каждому из них добавочные конденсаторы емкостью 0,26—0,5 мкФ. Соответствующим выбором ёмкостей конденсаторов можно получить любое значение зарядного тока.
Примечание. Включать зарядное устройство без нагрузки не следует во избежание возможного пробоя конденсаторов.
Для того, чтобы устройство могло обеспечить зарядный ток до 5.5 А, мощность трансформатора не должна быть менее 160—170 Вт. Сечение магнитопровода трансформатора должно быть 18 см2 или более (если магнитопровод ленточный, то минимальное сечение 10 см2). Можно использовать подходящий трансформатор от телевизоров. С катушки нужно снять все вторичные обмотки и намотать новую проводом ПЭВ-2 1,4. Напряжение, развиваемое каждой из половин этой обмотки на холостом ходу, должно быть примерно 27 В. Число витков каждой вторичной полуобмотки можно подсчитать, если число витков первичной обмотки на 220 В умножить на коэффициент 0,12 (27/220).
Можно вторичную обмотку наматывать и без вывода от середины. В этом случае общее число витков ее должно быть равно числу витков полуобмотки, но диаметр провода следует выбрать не менее 2 мм.
Выпрямитель собирают по мостовой схеме из четырех диодов. Кроме указанных на схеме, можно использовать диоды Д234, Д244. Диоды необходимо устанавливать на радиаторы с площадью поверхности не менее чем по 100 см2 на каждый диод.
Конденсаторы С1 и С2 - МБГП на рабочее напряжение 600 В. Каждый из них представляет собой набор из конденсаторов меньшей емкости.
Амперметр РА1 может быть любой, рассчитанный на измерение постоянного тока до 6—10 А.
Переключатель SA1 (тумблер ТВ2-1) служит для выбора зарядного тока. В положении «1» зарядный ток равен 5,5 А (для батареи 6СТ-55), а в положении «2» - примерно в два раза меньше.
