Технические данные:
- Напряжение питающей сети — 220±22 В;
- Диапазон установки тока заряда — 0,5—6,3 А;
- Потребляемая мощность, не более — 30 Вт.

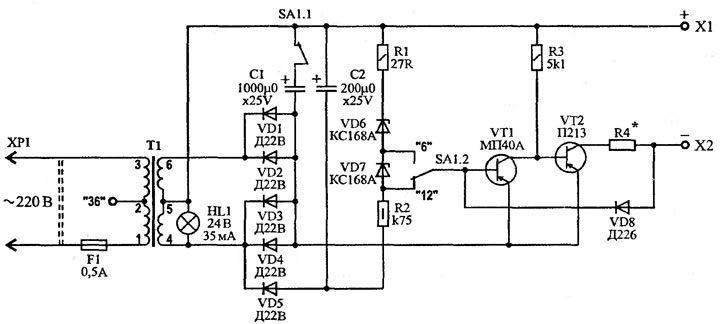

Рис. 2.93. Принципиальная схема прибора "ПАА-12/6"
Табл. 2.14. Перечень элементов к принципиальной схеме прибора "ПАА-12/6"
Позиционное обозначение | Наименование элемента и тип | Кол-во | Примечания |
Резисторы | |||
R1 | ВС-0,25 а - 27 Ом±10% | 1 | |
R2 | МЛТ-0,5-750 Ом±10% | 1 | |
R3 | ВС-0,125 а - 5,1 кОм±10% | 1 | |
R4 | провод ПЭВ-2 0,1 95 см | 1 | |
Конденсаторы | |||
Cl | К50 - 6 - 25В - 1000 мкФ±20% | 1 | |
С2 | К50 - 6 - 25В - 220 мкФ±20% | 1 | |
Лампа | |||
HL1 | КМ 24-35 | 1 |
Данные силового трансформатора (сердечник 11116x25 из трансформаторной стали Э320 толщиной 0,35 мм):
- I обмотка - 2200 витков (1850 витков провода ПЭВ-2 0,19 мм; 350 витков провода ПЭВ-2 0,51 мм);
- II обмотка- 2x140 витков провода ПЭВ-2 0,51 мм.
