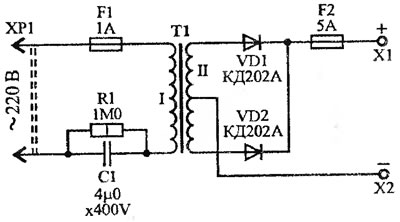

Рис. 2.97. Принципиальная схема зарядного устройства
Эта схема отличается не только простотой, но и удобством в эксплуатации, так как не требует регулировок тока в процессе заряда.
Кроме того, схема пожаробезопасна при условии, что предохранители F1 и F2 соответствуют номиналу.
Окончание заряда определяют либо по напряжению батареи, либо по плотности электролита, которая достигает максимального значения и в последние 2 часа заряда не меняется.
В подобное зарядное устройство (как и любое другое) возможно введение блока обеспечивающего автоматическое отключение заряда, когда напряжение на аккумуляторе достигло заданной величины, реле времени для задержки выключения на 1,5—2 часа и т.д.
Об этих и других усовершенствованиях рассказывается в следующих статьях справочника.
Детали
Диоды VD1, VD2 любые на ток не менее 1,5 А.
Трансформатор Т1 наматывают на сердечнике сечением 7 см2.
- Обмотка I содержит 1100 витков ПЭЛ-0,35.
- Обмотка II содержит две секции по 80 витков ПЭЛ-1,0.
Ёмкость конденсатора С1 и количество витков обмоток I и II зависят от выбранного тока заряда.
Конденсатор С1 должен выдерживать напряжение 400 В. Можно использовать конденсаторы, применяемые в лампах дневного света.
При указанных номиналах обеспечивается ток 3±0,3 А, независимо от степени заряженности аккумулятора.
Предохранитель F2 на 5 А желательно впаять в схему, чтобы обеспечить максимальную надежность низковольтной цепи заряда. Предохранитель F1 на 12 А можно установить в стандартном держателе.
