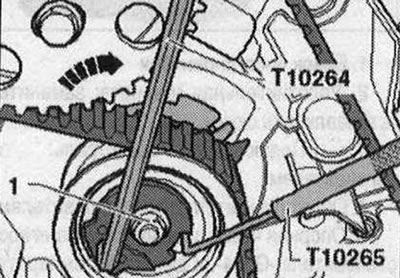

Снять зубчатый ремень с обводного ролика и насоса высокого давления.

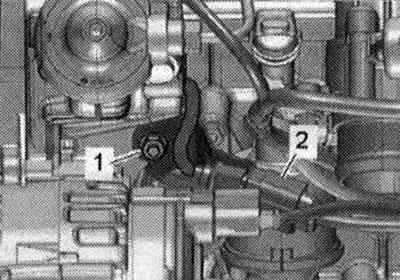

Извлечь эл. штекерное соединение -2- из держателя и разъединить его. -Поз. 1- не учитывать.

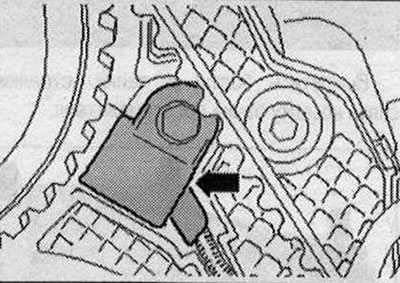

Открутить датчик Холла -G40- -стрелка-.

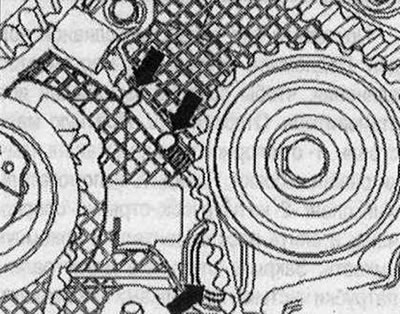

Удалить отверткой распорки и снять накладку ремонтного отверстия -стрелки-. Снять датчик Холла -G40- с ГБЦ и провести его штекер через ремонтное отверстие в защитной накладке зубчатого ремня.
Монтаж
Установка в обратном порядке, учитывать следующее. Закрыть ремонтное отверстие в защитной накладке зубчатого ремня резиновой пробкой согласно Электронный каталог запчастей. Установить зубчатый ремень и отрегулировать фазы ГРМ.
