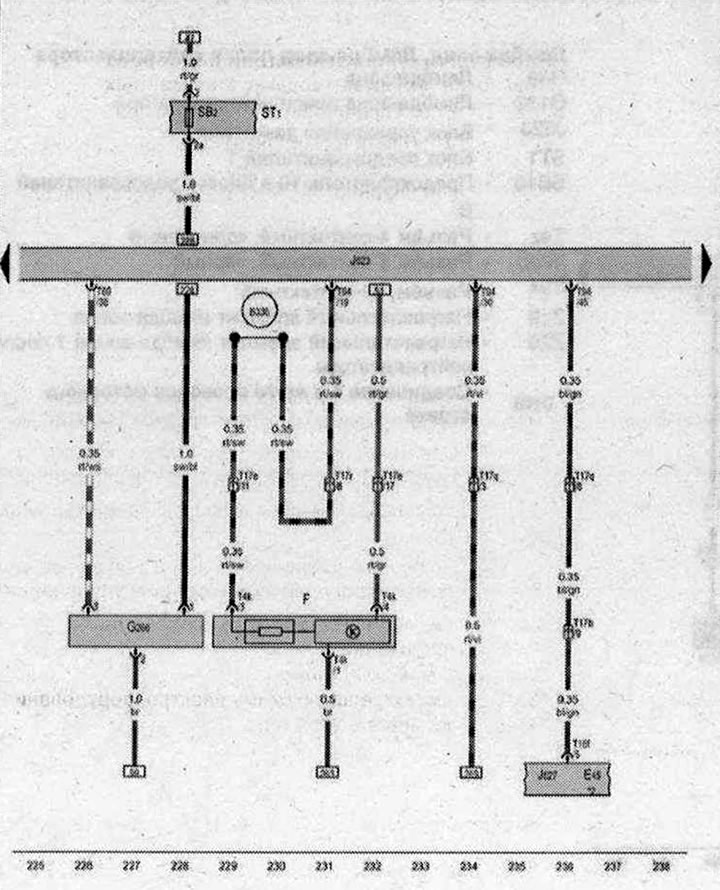

Выключатель стоп-сигналов, Блок управления рулевой колонки
- Е45 - Переключатель управления круиз-контролем
- F - Выключатель стоп-сигналов
- G266 - Датчик уровня и температуры масла
- J527 - Блок управления рулевой колонки
- J823 - Блок управления двигателя
- ST 1 - Блок предохранителей 1
- SB2 - Предохранитель 2 в блоке предохранителей В
- Т4k - Разъём 4-контактный
- T16f - Разъём, 16-контактный
- Т17b - Разъем, 17-контактный, синий
- Т17е - Разъем, 17-контактный, красный
- T17q - Разъем, 17-контактный, красный
- Т17r - Разъем, 17-контактный, белый
- Т60 - разъём, 60-контактный
- Т94 - разъём, 94-контактный
- B335 - Соединение 1 (54) в главном жгуте проводов
- * - Катушка датчика стоп-сигнала
- *2 - только для а/м с круиз-контролем
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
