Снятие
Радиатор автомобилей AUDI состоит из двух пластмассовых бачков, трубок из легкого металла и ребер охлаждения. Пластмассовые бачки радиатора у автомобилей с 4- и 6-цилиндровыми бензиновыми, а также дизельными двигателями находятся с правой и левой сторон, а у пятицилиндровых двигателей - сверху и снизу. Из этих бачков охлаждающая жидкость циркулирует по трубками, которые для увеличения поверхности охлаждения имеют ребра охлаждения.
При наличии явного дефекта радиатора его можно самостоятельно демонтировать для доставки в мастерскую.
1. Снимите брызговик двигателя.
2. Слейте в соответствующую емкость охлаждающую жидкость.
3. Отсоедините от радиатора все шланги циркуляции охлаждающей жидкости.
4. Отсоедините штекер питания термовыключателя вентилятора обдува радиатора.
5. Отсоедините штекер питания вентилятора обдува радиатора

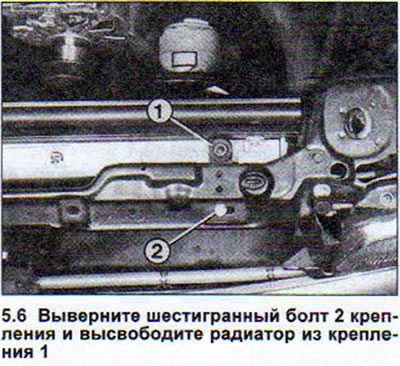

6. Четырех- и шестицилиндровые бензиновые, а также дизельные двигатели. Выверните болты крепления сверху и снизу с обеих сторон радиатора (см. иллюстрацию).
7. Подайте радиатор немного назад и снимите его вместе с вентилятором обдува.

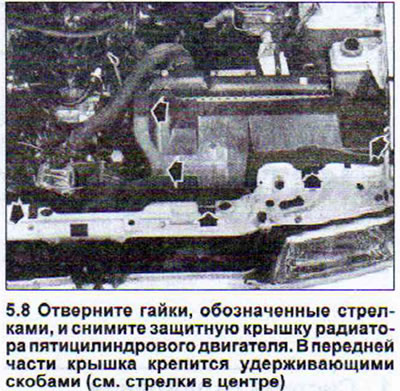

8. Пятицилиндровый двигатель. Снимите верхнюю часть защитной крышки радиатора. Для этого отверните гайки болтов крепления и снимите крышку, потянув её вперед (см иллюстрацию).
9. Отсоедините от радиатора подающий и возвратный шланги, а также шланг, идущий к расширительному бачку.
10. Снимите держатель на правой стороне радиатора.
11. Отсоедините воздушный рукав на правой стороне радиатора.
12. Отсоедините штекер термовыключателя.
13. Выверните болт крепления нижней части радиатора.
14. Снимите радиатор, подав его вверх.
Автомобили с пятицилиндровым бензиновым двигателем могут иметь дополнительный радиатор, установленный непосредственно перед двигателем. Это касается автомобилей с кондиционером, прицепным устройством или расширенной системой охлаждения. Дополнительный радиатор подсоединен параллельно основному и таким образом увеличивает активную поверхность охлаждения. Снятие дополнительного радиатора выполняется следующим образом:
15. Снимите брызговик двигателя.
16. Слейте в соответствующую емкость охлаждающую жидкость.
17. Отсоедините от радиатора шланги циркуляции охлаждающей жидкости.
18. Выверните один болт крепления радиатора вверху и два болта крепления его нижней части.
Чистка
С началом летнего сезона и по его завершении ребра охлаждения радиатора необходимо очищать от насекомых. В противном случае снизится охлаждающий эффект работы радиатора.
19. Откройте капот. У автомобилей с пятицилиндровым двигателем снимите защитную крышку радиатора.
20. Нанесите на ту часть радиатора, на которой имеются налипшие остатки насекомых, специальное средство для их удаления, например, «Summer screen», и дайте ему подействовать.
21. Смойте средство вместе с насекомыми струей воды, подавая её с противоположной стороны радиатора. Напор воды не должен быть сильным. Не пользуйтесь острыми приспособлениями и твердыми щетками. Возможно повреждение пластин ребер.
22. Очистите поверхность радиатора вокруг заливной горловины радиатора, а также поверхности под резиновыми прокладками, если таковые имеются.
