Снятие
Снять капот. При наличии раскрепить кронштейн. Снять крышку двигателя -стрелки-.

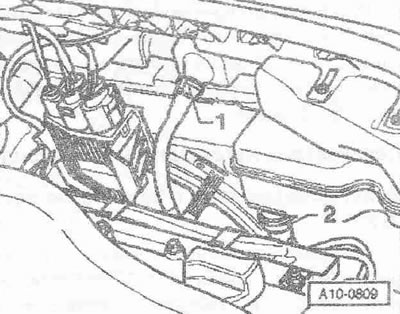

Извлечь маслоизмерительный щуп из направляющей трубки. Снять направляющую трубку -1- маслоизмерительного щупа. Поз. -2- не принимать во внимание.
Отсоединить штекерный разъем -3-блока .управления вентилятора радиатора -J293-. Отвернуть болт -2- и снять блок управления вентилятора радиатора -J293-. Отвернуть стопорный болт -1-. Повернуть стопорное кольцо -в направлении стрелки- и снять вентилятор радиатора -V7- вместе со стопорным кольцом.
Установка
Установка в обратном порядке.
Моменты затяжки:
- Стопорный болт вентилятора радиатора -V7- к рамке радиатора: 5 Нм
- Б/У вентилятора радиатора -3293- к рамке радиатора: 5 Нм
- Крышка моторного отсека к кронштейну: 5,5 Нм
