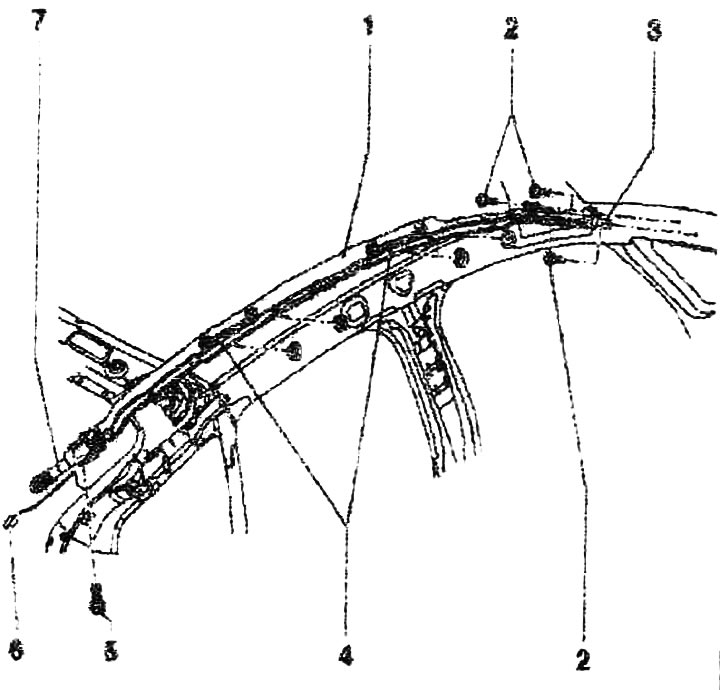

1. Верхня подушка безпеки. В а/м із кодованою магнітолою/ радіонавігаційною системою (RNS) враховувати кодування, при необхідності, запросити. Від'єднати кабель маси АКБ та зняти мінусовий полюс. Зняти облицювання заднього екрана. Зняти заднє багатомісне сидіння. Зняти облицювання колісної ніші. Зняти обшивку підлоги багажника. Зняти облицювання стійки D. Зняти облицювання стійки С. Зняти верхню оббивку стійки В. Зняти верхнє облицювання стійки А. Зняти оббивку стелі. Викрутити гвинти -5-(2 шт.). Відкрутити болти -2-(3 шт.). Зняти передню частину модуля Ziirbag на сидіннях. Від'єднати роз'єм -6 від верхньої Airbag. Відвести газогенератор -7- зі стійки D. Витягти Airbag -1- з а/м. Строго дотримуватись послідовності установки верхньої Airbag. Встановлення: Витягти верхню Airbag -1- з контейнера для транспортування і закріпити верхню Airbag послідовності. Завести газогенератор -7- у стійку D. Вкрутити болти -2- (3х) до накладки -3-, не сильно затягуючи. Вкрутити гвинти -5-(2 шт.). Затягнути болти -2-(3х) до накладки -3-. Встановлення у зворотному порядку. Увімкнути запалювання. Підключити АКБ
2. Болти (3 шт.). Момент затягування 4,5 Нм. На слабких різьбових втулках, дотягнути різьбові втулки заклепочними кліщами
3. Накладка
3. Розпірки є частиною комплекту поставки верхньої Airbag
4. Гвинти (2 шт.). Момент затягування 4,5 Нм. На слабких різьбових втулках, дотягнути різьбові втулки заклепочними кліщами
5. Роз'єм, верхня подушка безпеки
7. Газогенератор

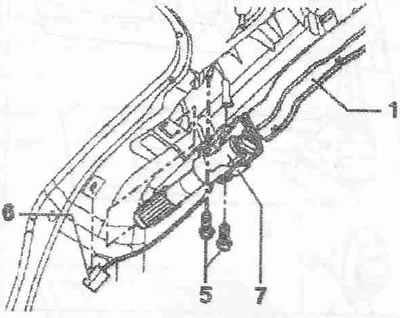

Газогенератор на стійці С
Болт -5-(2 шт.), момент затягування 4,5 Нм. Завести газогенератор -7 - у стійку D.
1. Верхня подушка безпеки
6. Штекерний роз'єм Airbag
7. Газогенератор

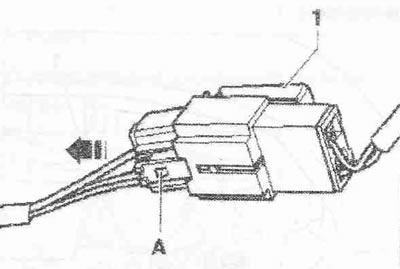

Від'єднання роз'єму верхньої Airbag
1. Опора для кріплення роз'єму
Натиснути на фіксатор -А- та витягнути роз'єм у напрямку стрілки.

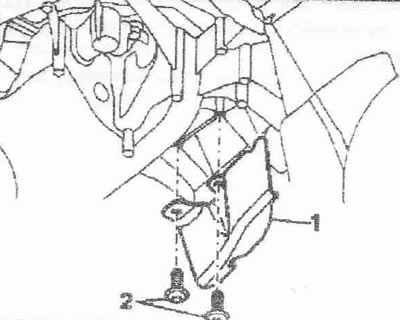

Опорний щиток стійки С
Викрутити гвинти -2-(2 шт.). Момент затягування 2,5 Нм. Витягти опорний щиток.
