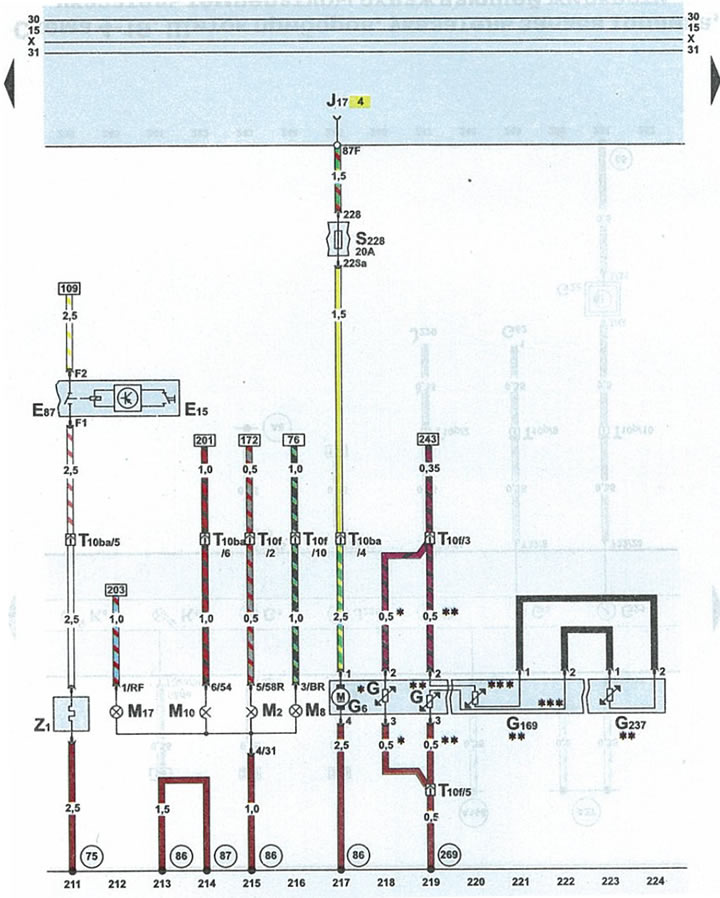

Схема 4-16. Правий габарит, паливний насос, датчик вказівника запасу палива, обігрівач заднього скла
| Е15 | вимикач обігрівача заднього скла |
| Е87 | блок вимикачів обігрівача/кондиціонера |
| G | датчик вказівника запасу палива |
| G6 | паливний (паливний) насос |
| G169 | датчик 2 покажчика запасу палива |
| G237 | датчик 3 покажчика запасу палива |
| J17 | реле паливного насоса |
| М2 | лампочка правого габариту |
| М8 | лампочка вказівника правого повороту |
| М10 | лампочка правого стоп-сигналу |
| М17 | лампочка правого ліхтаря заднього ходу |
| S228 | запобіжник №28 |
| T10f | 10-контактний штекер коричневого кольору на передній стійці зліва |
| Т10ba | 10-контактний штекер синього кольору на передній стійці зліва |
| Z1 | обігрівач заднього скла |
| 75 | точка "маси" (-) на правій стороні задньої стійки |
| 86 | провід "маси" (-) 1 у джгуті проводів багажника |
| 87 | провід "маси" (-) 2 у джгуті проводів багажника |
| 269 | з'єднання 1 з "масою" (-) датчика в джгуті проводів на панелі приладів |
| * | передньопривідні автомобілі |
| ** | повнопривідні автомобілі |
| *** | провід у паливному баку |
