Зняття
1. Зніміть захисний ковпачок 1 з важеля очищувача заднього скла, акуратно підчепивши його викруткою (див. стрілку на ілюстрації).

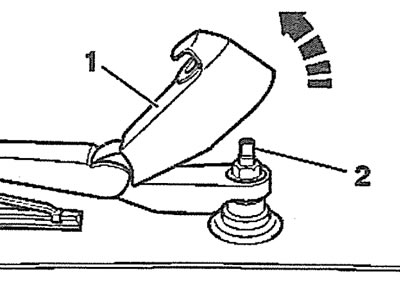

20.1. Зніміть захисний ковпачок 1 з важеля очищувача заднього скла, акуратно підчепивши його викруткою (див. стрілку)
2. Обережно зніміть жиклер 2 з осі (див. ілюстрацію 20.1).
Встановлення
Установка жиклера омивача заднього скла проводиться у послідовності, зворотній зняттю.
Регулювання
3. Відкоригуйте за допомогою голки напрямок струменя миючої рідини з жиклера. Для цього вставте в сопло жиклера голку та позначте на склі точку, куди вказує протилежний кінець голки. У спеціалізованих майстернях для цих цілей використовують пристрій Т10127 (див. ілюстрацію).
20.3. Пристосування Т10127 для регулювання напрямку струменя рідини, що омиває
4. Позначте фломастером, що змивається на задньому склі, точку, куди повинен потрапляти струмінь миючої рідини, і відрегулюйте положення жиклера так, щоб струмінь рідини потрапляв у цю точку (див. ілюстрацію).

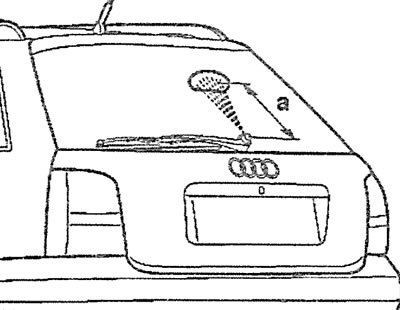

20.4. Відрегулюйте положення жиклера так, щоб струмінь рідини, що омиває, потрапляла в точку, зазначену на задньому склі
Настановний розмір: а = 280 мм.
