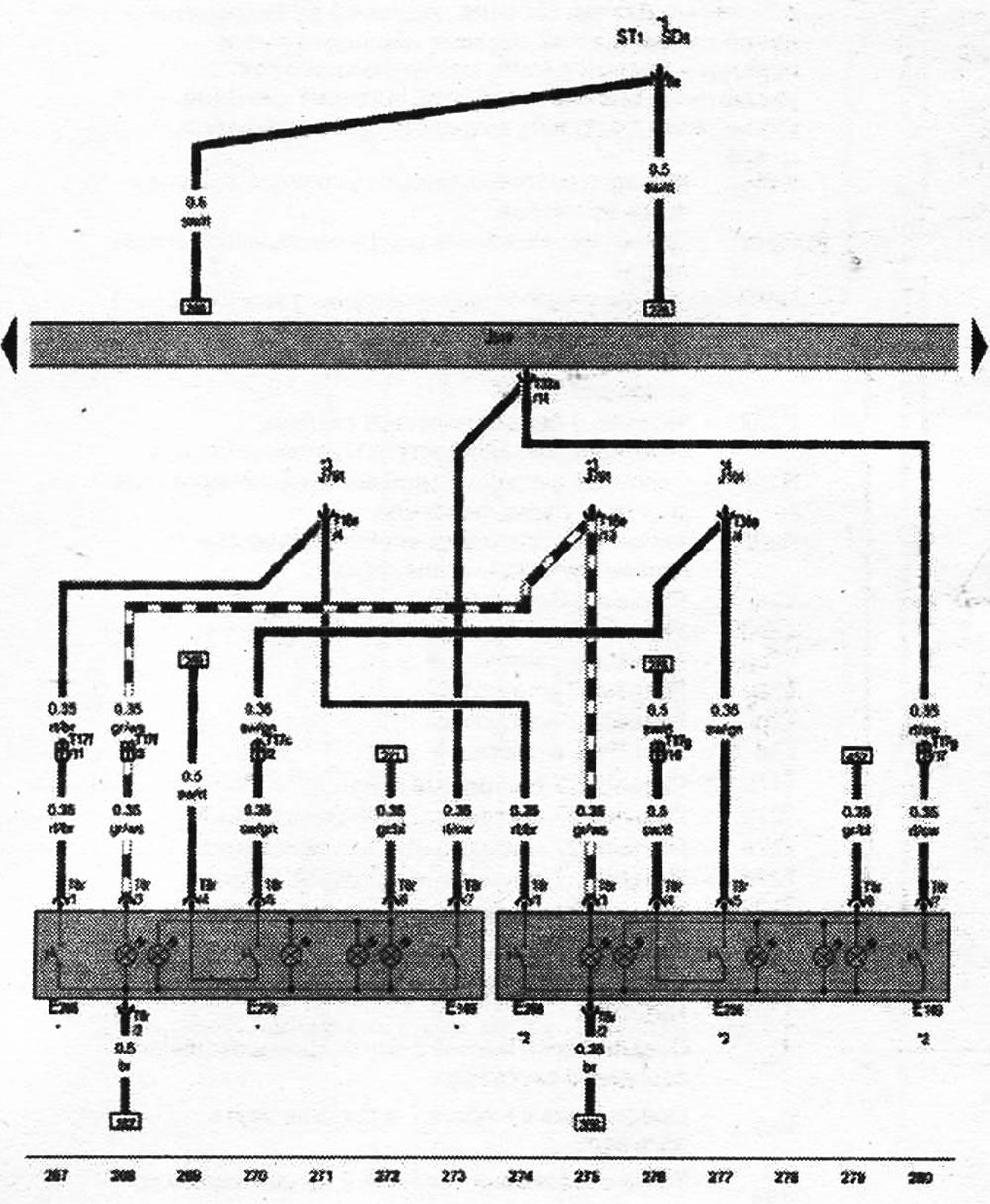

Вимикач шторки заднього скла; Клавіша відключення ASR та ESP; Клавіша паркувального помічника
| Е149 | Вимикач шторки заднього скла |
| Е256 | Клавіша відключення ASR та ESP |
| Е266 | Клавіша паркувального помічника |
| J104 | Блок керування ABS |
| J519 | Блок управління бортовою мережею |
| J791 | Блок керування паркувального автопілота |
| ST1 | Блок запобіжників 1 |
| SD6 | Запобіжник 6 у блоці запобіжників D |
| Т8r | Роз'єм, 8-контактний |
| Т16е | Роз'єм, 16-контактний |
| Т17с | Роз'єм, 17-контактний, у комутаційному блоці лівої стійки А |
| Т17f | Роз'єм, 17-контактний, у комутаційному блоці правої стійки А |
| Т17d | Роз'єм, 17-контактний, у комутаційному блоці правої стійки А |
| Т32а | Роз'єм, 32-контактний |
| Т38а | Роз'єм, 38-контактний |
* - тільки для а/м із навігаційною системою.
*2 – тільки для а/м без навігаційної системи.
*3 - тільки для а/м з асистентом для паркування (PDC).
*4 - див. актуальну схему електроустаткування ABS.
*5 - див. актуальну схему розташування запобіжників.
- ws = білий
- sw = чорний
- ro = червоний
- rt = червоний
- br = коричневий
- gn = зелений
- bl = синій
- gr = сірий
- li = фіолетовий
- vi = фіолетовий
- gе = жовтий
- or = помаранчевий
- rs = рожевий
